AT24C256C

订购信息

型号 封装 在线定购
AT24C256C-SSHL(查看) SOIC8

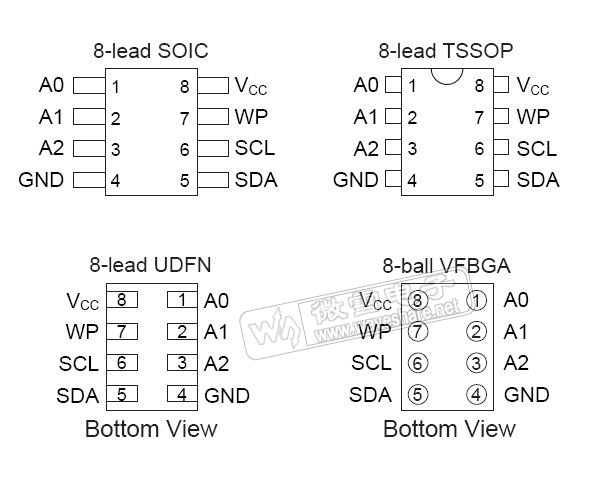

引脚布局

(点击图片看大图)
技术资料—— AT24C256C PDF技术资料

AT24C256C 概述

AT24C256的AT24C256C版本:

AT24C256C提供262,144位的串行电可擦写可编程只读存储器(EEPROM),组织形式为32,768字×8位字长。AT24C256C适用于许多要求低功耗和低电压操作的工业级或商业级应用。

AT24C256C可选节省空间的8脚 JEDEC SOIC,8脚 TSSOP, 8脚 UDFN 和8脚 VFBGA封装,并通过2-wire串行接口存取。

除此之外,AT24C256C支持1.7 (1.7至5.5V)版本。

AT24C256C 特性

    AT24C256的AT24C256C版本:
  • 低压和标准电压操作
    — 1.7 (Vcc = 1.7 to 5.5V)
  • 内部组织 32,768 x 8 (256K)
  • 2-Wire串行接口
  • 施密特除法器,过滤输入,实现噪音抑制
  • 双向数据传输协议
  • 1 MHz (5.0V, 2.7V, 2.5V), 兼容400 KHz (1.7V)
  • 写保护引脚,实现硬件数据保护



  • 64字节页写模式
  • 允许页面局部写入
  • 自定时写入周期(最大5 ms)
  • 高可靠性
    — 耐久度:1百万次写周期
    — 数据保存:40年
  • 无铅/无卤素 器件
