74HC154

订购信息

型号 封装 在线定购
74HC154D(查看) SO24
74HC154N(查看) DIP24

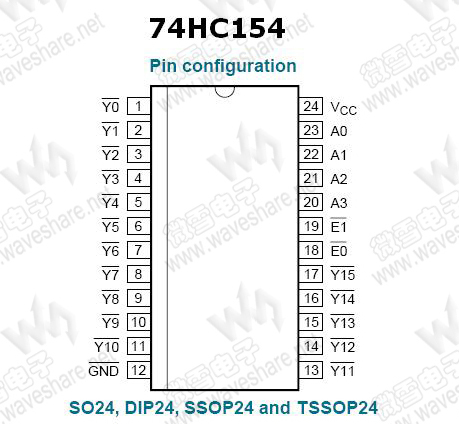

引脚布局

(点击图片看大图)
技术资料—— 74HC154 PDF技术资料

74HC154 概述


  74HC154是一款高速CMOS器件,74HC154引脚兼容低功耗肖特基TTL(LSTTL)系列。
  74HC154译码器可接受4位高有效二进制地址输入,并提供16个互斥的低有效输出。74HC154的两个输入使能门电路可用于译码器选通,以消除输出端上的通常译码“假信号”,也可用于译码器扩展。该使能门电路包含两个“逻辑与”输入,必须置为低以便使能输出端。任选一个使能输入端作为数据输入,74HC154可充当一个1-16的多路分配器。当其余的使能输入端置低时,地址输出将会跟随应用的状态。
74HC154 参数
74HC154 基本参数
电压   2.0~6.0V
驱动电流   +/-5.2 mA
传输延迟   11 ns@5V
74HC154 其他特性
逻辑电平   CMOS
功耗考量   低功耗或电池供电应用
74HC154 封装与引脚
SO24, SSOP24, DIP24, TSSOP24

74HC154 特性

  • 16线多路分配功能
  • 4位二进制码输入译码至16个互斥输出
  • 兼容JEDEC标准no.7A
  • 温度范围
    • -40~+85 ℃
    • -40~+125 ℃
  • ESD保护
    • HBM EIA/JESD22-A114D超过2000 V
    • MM EIA/JESD22-A115-A超过200 V
