74系列 74HC11

74HC11

芯片信息

型号 封装 在线定购
74HC11D（查看） SO14
74HC11N（查看） DIP14

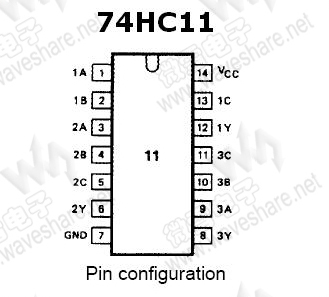

引脚布局

（点击图片看大图）
技术资料—— 74HC11 PDF技术资料

74HC11 概述


　　74HC11是一款高速CMOS器件，74HC11引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC11遵循JEDEC标准no.7A。
　　74HC11实现了3输入与门功能。
74HC11 参数
74HC11 基本参数
电压   2.0～6.0V
驱动电流   +/-5.2 mA
传输延迟   10 ns@5V
74HC11 其他特性
逻辑电平   CMOS
功耗考量   低功耗或电池供电应用
74HC11 封装与引脚
SO14, SSOP14, DIP14, TSSOP14

74HC11 特性

  • 输出性能：标准
  • Icc类别：SSI
