674C1542211-A11

主要参数
型号 674C1542211-A11
规格
品牌 Wells
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 78 75 72 70
含5%普税 81.9 78.75 75.6 73.5
含17%增税 91.26 87.75 84.24 81.9
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对TSOP54的IC芯片进行烧写、测试
适用封装 TSOP54,引脚间距0.8mm
特点 底部引出引脚为不规则排列

规格尺寸

TSOP54 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
674C1542211-A11 0.8 54 11.76 10.16 - 22.55 19.9 27.2 13.4 3.3

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

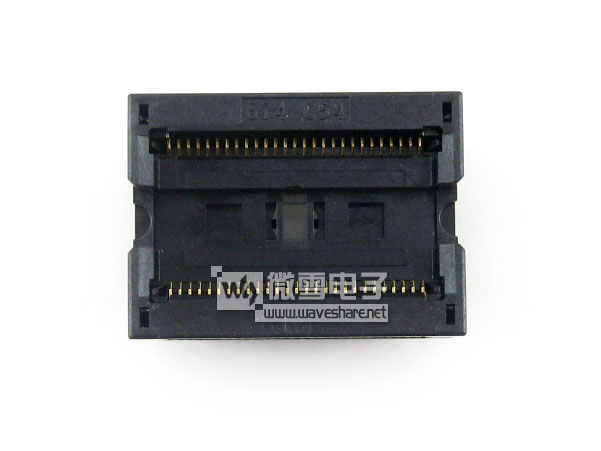

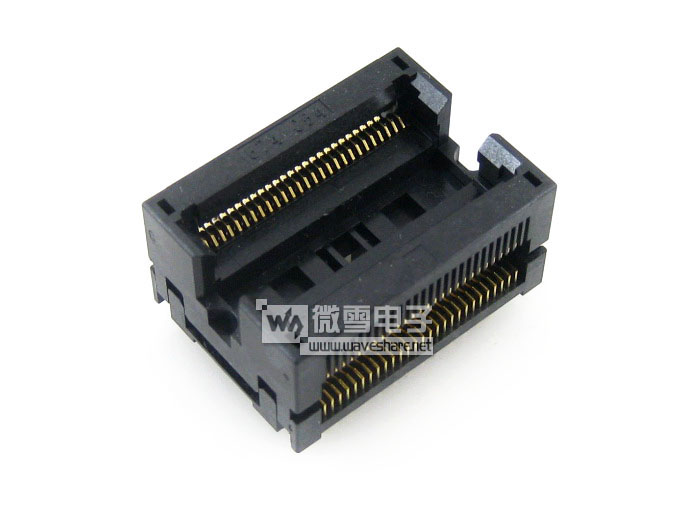

TSOP54 编程座/测试座实物图片,点击图片查看高清大图:
