本产品为ST原装新版本STM32F429I-DISC1,兼容旧版本STM32F429I-DISCO

产品简介

32F429IDISCOVERY 是ST公司推出的一款针对高性能STM32F4系列设计的Cortex-M4开发板。

开发板基于STM32F429ZIT6设计,开发板还集成了ST-LINK/V2-B仿真下载器(但仅对外提供SWD接口),免除您另外采购仿真器或下载器的麻烦。更增添了一块2.4寸的QVGA TFT 液晶屏,外扩64 Mbits SDRAM,L3GD20陀螺仪,用户指示灯,按键和一个micro-AB型USB接口。

ST提供丰富的示例程序,让您更快速的入门STM32F4单片机。一起来释放您的创造力吧!

特点

  • STM32F429ZIT6微控制器
    • 2048KB FLASH,256 KB RAM
    • 144引脚,LQFP封装
  • 开发板集成ST-LINK/V2-B的仿真调试器(但仅对外提供SWD接口)
  • 支持mbed™
  • USB功能
    • 仿真接口
    • 虚拟COM口
    • 大容量存储
  • 指示灯
    • LD1:USB通信指示灯
    • LD2:3.3V电源指示灯
    • LD3:用户指示灯
    • LD4:用户指示灯
    • LD5:USB OTG LED(VBus)
    • LD6:USB OTG LED(over-current)
  • 按键
    • 复位按钮
    • 用户按钮
  • 电源
    • 可通过USB接口供电5V,也可从外部接入5V或3V电源。
    • 可对外提供5V和3V电源。
  • USB OTG FS
    • micro-AB
  • 传感器L3GD20 (数字陀螺仪)
  • SDRAM 64Mbits
  • 2.4" QVGA TFT LCD
  • 规则的引出了所有未被占用的IO口,方便做相关实验
【资源简介图】


产品图片

本产品有蓝色和绿色两个颜色的PCB版本,颜色随机发货。

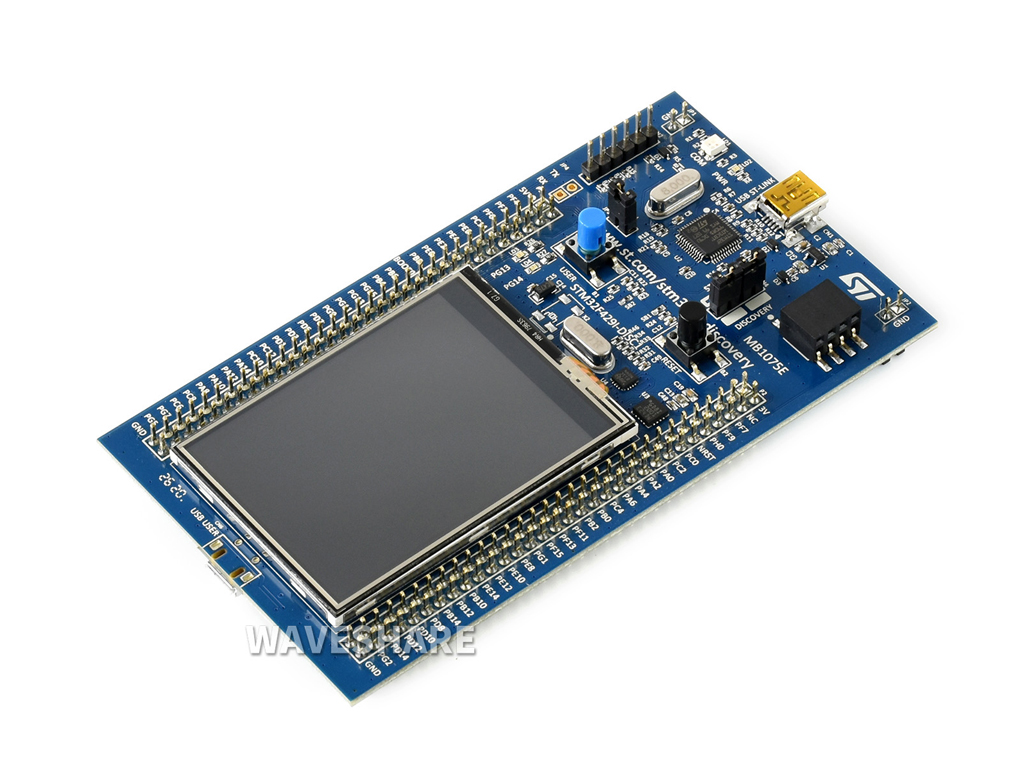

32F429IDISCOVERY 蓝色背侧

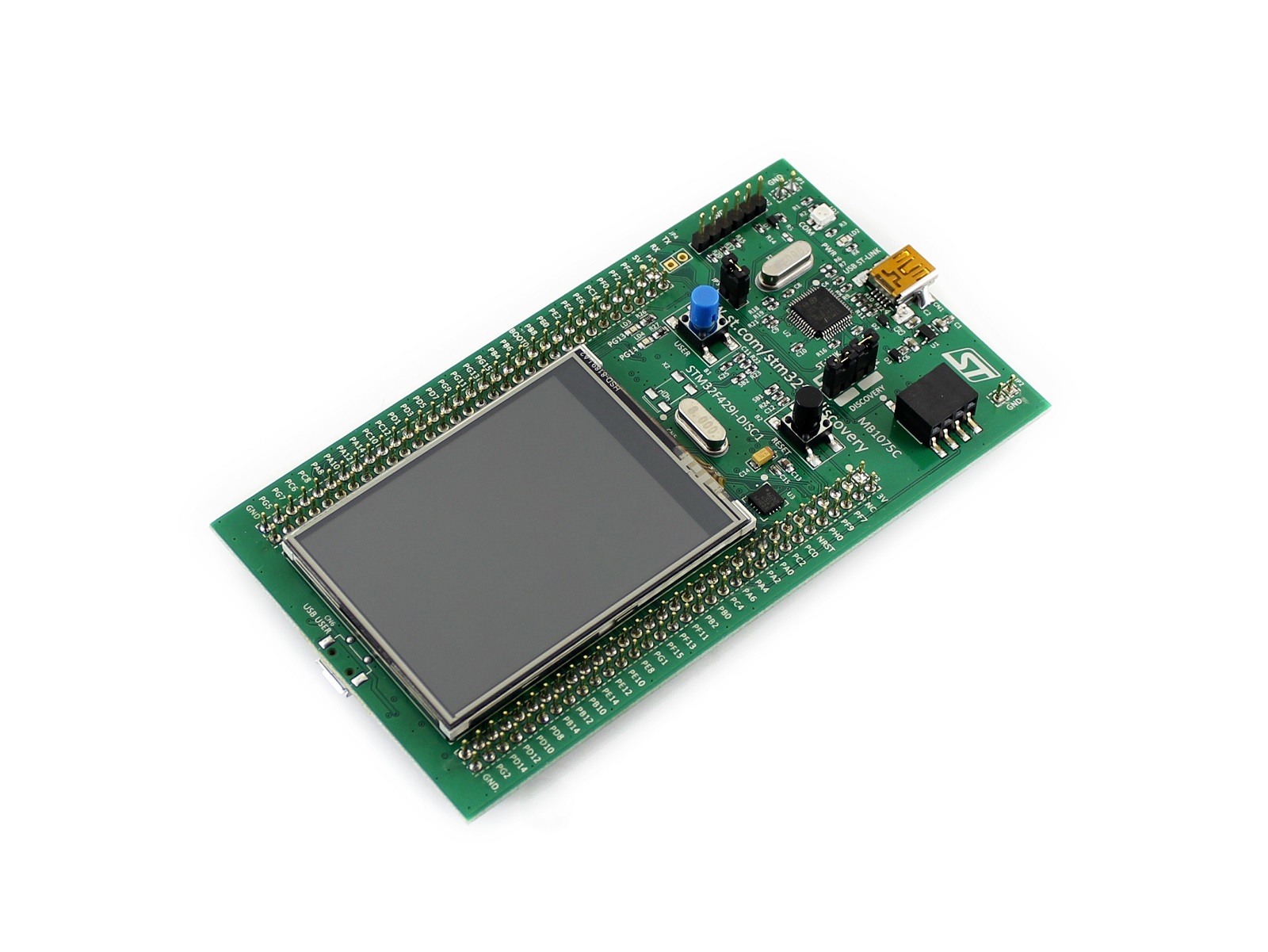

32F429IDISCOVERY 绿色正侧

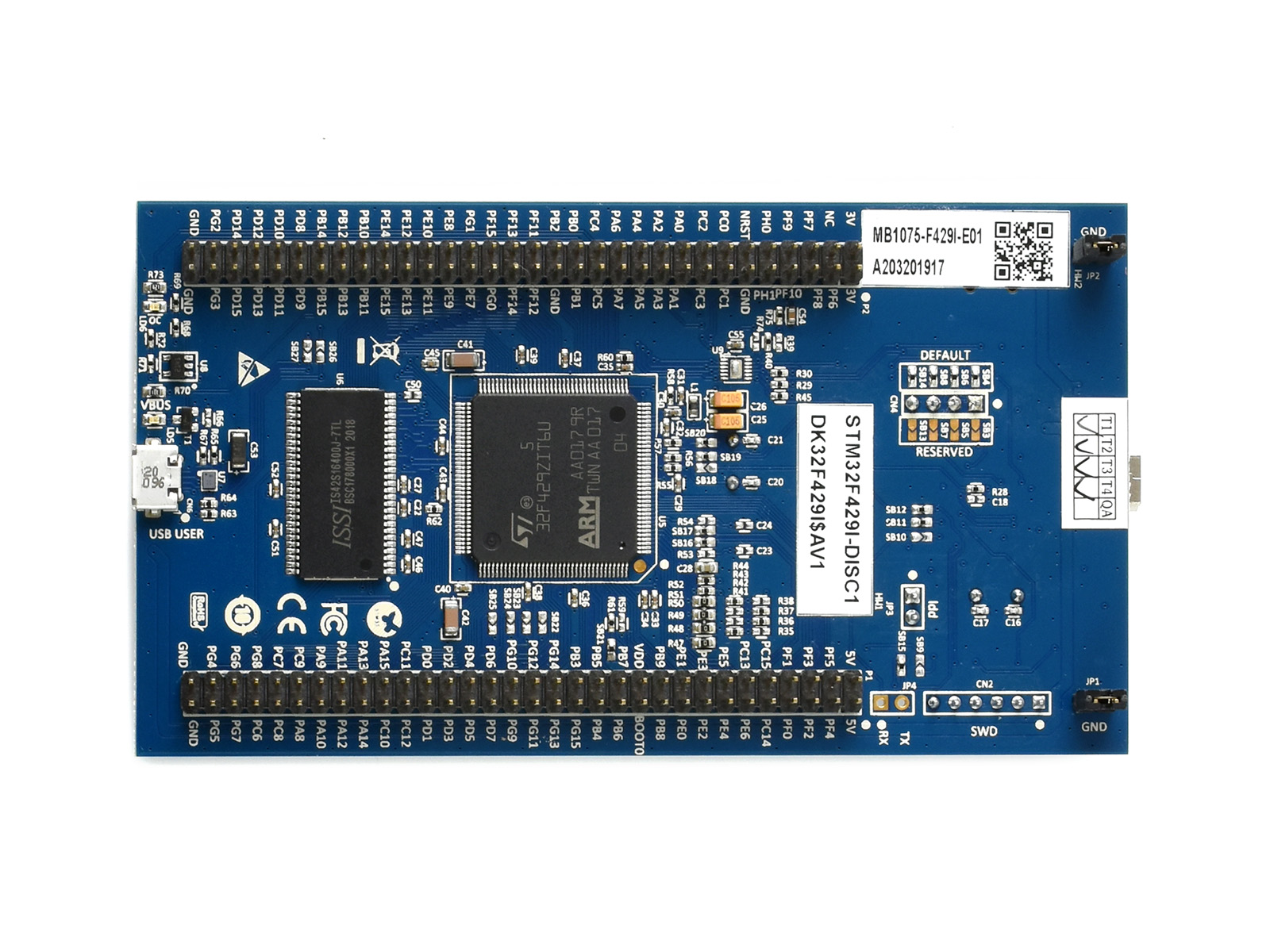

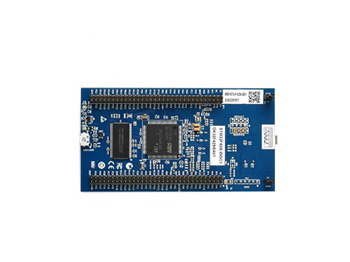

32F429IDISCOVERY 蓝色背面

32F429IDISCOVERY 绿色正面

外形尺寸

开发资料

32F429IDISCOVERY 目前没有配送光盘,客户需登陆ST官网下载: http://www.st.com/web/catalog/tools/FM116/SC959/SS1532/LN1199/PF259090

32F429IDISCOVERY 出厂演示视频 www.waveshare.net/wiki/32F429IDISCOVERY

配置清单

特别注意: 本开发板为原装标配产品,没有配送USB (mini)连接线,如需 USB (mini)连接线 请另行采购。

  1. 32F429IDISCOVERY x 1
