产品简介

【简要概述】
我是2.8寸IPS显示屏,320×240分辩率,带电阻触摸。

【我的特点】
  • 板载触摸控制芯片,触摸效果更流畅(相比直接使用AD引脚控制触摸板的方案)
  • 使用SPI控制,确保不会占用太多接口引脚资源
  • 背光灯可编程控制,更省电
  • 提供完善的配套资料手册(STM32/AVR/PIC等示例程序)

【我的参数】

  • 驱动芯片:HX8347D
  • 触控芯片:XPT2046
  • 屏幕类型:IPS
  • 通信接口:SPI
  • 显示颜色:RGB,65K彩色
  • 分  辨  率:320 × 240
  • 背        光:LED
  • 显示尺寸:57.6mm × 43.2mm
  • 外形尺寸:79.9mm × 50.8mm
  • 触控方式:四线电阻式
  • 供电电压:5V
  • 逻辑电平:3.3V

产品图片

2.8inch Resistive Touch LCD 模块 实物图片:

接口定义

标识 描述
5V 电源正(5V电源输入)
GND 电源地
MISO SPI数据输出
MOSI SPI数据输入
SCLK SPI时钟信号
LCD_CS LCD片选
LCD_DC LCD数据/命令选择
LCD_RST LCD复位信号
LCD_BL LCD背光控制
TP_CS 触摸面板片选
TP_IRQ 触摸面板中断

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/2.8inch_Resistive_Touch_LCD

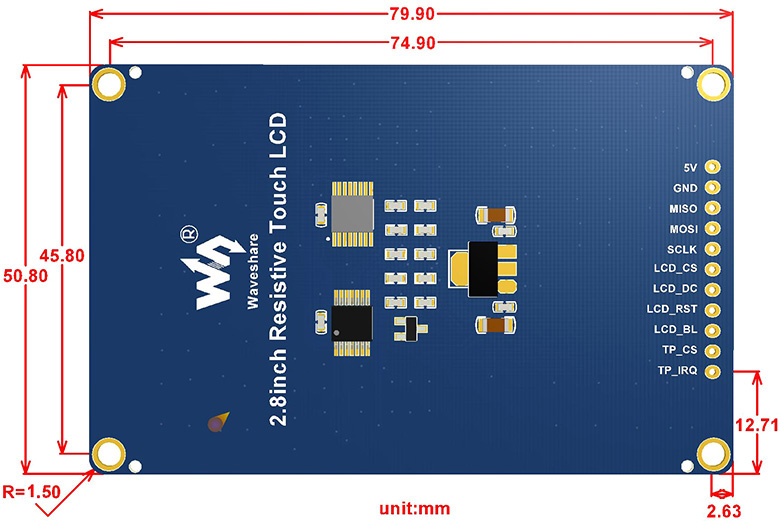

外形尺寸

配置清单

  1. 2.8inch Resistive Touch LCD × 1
