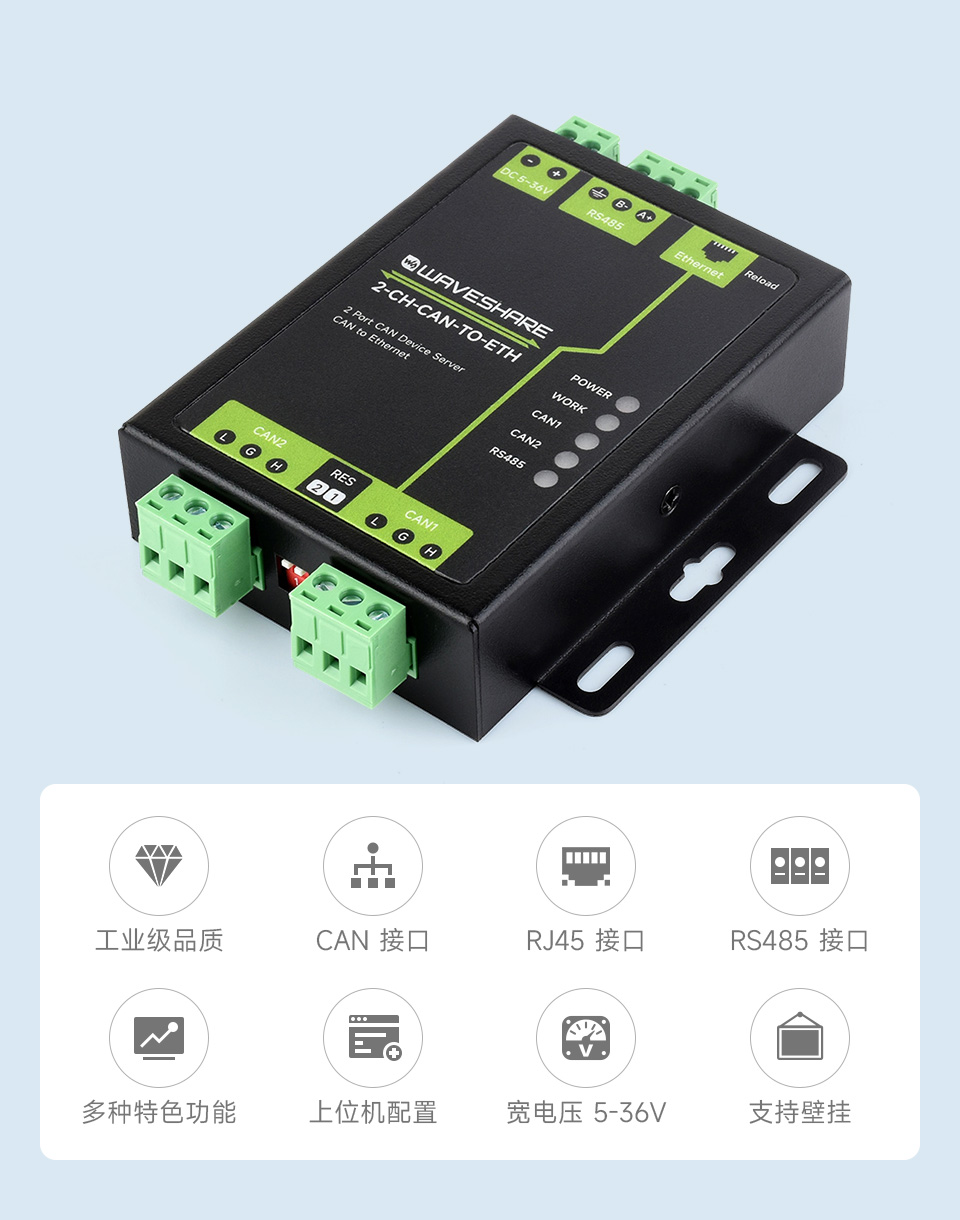

工业级双 CAN 转以太网服务器
两路 CAN + RS485 + 以太网口
支持 CAN 中继、CAN 转 RS485 功能，双 SOCKET
产品简介
2-CH-CAN-TO-ETH 是一款基于 CAN 总线转以太网服务器设备，实现 CAN 设备与网络服务器的数据通信，内部集成了两路 CAN 接口和一路网口以及 TCP/IP 协议栈，可以轻松完成 CAN-bus 网络和 EtherNet 网络的互连互通，进一步拓展 CAN-bus 网络的范围，工业级金属外壳设计，支持壁挂，体积小巧，安装方便，适用于楼宇自控系统、工业自动化系统和电力监控等领域。
产品参数
| 硬件 | 工作电压 | DC 5～36V |
|---|---|---|
| 工作电流 | 26mA（avg）36V 56mA（avg）12V 124mA（avg）5V |
|
| 电源防护 | 电源浪涌等级 3，群脉冲等级 3 | |
| 网口规格 | RJ45、10/100Mbps、交叉直连自适应 | |
| 网口保护 | 1.5KV 电磁隔离 | |
| 串口支持 | RS485 | |
| 串口波特率 | 600bps~115.2Kbps | |
| CAN 波特率 | 10Kbps~1Mbps | |
| CAN 工作方式 | 正常 (basic)、回环 (loopback) | |
| CAN 保护 | 电源隔离、信号隔离 | |
| 软件 | 网络协议 | IPV4，TCP/UDP |
| IP 获取方式 | 静态 IP、DHCP | |
| 用户配置 | 网页配置，串口/网络 AT 指令 | |
| TCP Server 连接 | 支持至多 4 路 TCP 连接 | |
| CAN 接收能力 | 8000 帧/秒 (每路) | |
| CAN 发送能力 | 8000 帧/秒 (每路) | |
| 120Ω 电阻 | 内置可配置 | |
| 网络缓存 | 发送：16Kbyte (总量)； 接收：16Kbyte (总量) |
|
| CAN 缓存 | 发送：200 个完整数据包 (每路)； 接收：200 个完整数据包 (每路) |
|
| 串口缓存 | 发送：2Kbyte；接收：2Kbyte； | |
| 流控 | 无 | |
| 心跳包/注册包 | 支持网口自定义心跳包 (符合透传协议的 CAN 数据包)； 支持自定义、mac、透传云注册包 |
|
| 平均传输延时 | <20ms | |
| 配套软件 | 设置软件、VCOM (不支持自动搜索) | |
| 其他 | 工作温度 | -40~85℃ (工业级） |
| 存储温度 | -40~105℃ | |
| 工作湿度 | 5~95%RH(无凝露) | |
| 存储湿度 | 5~95%RH(无凝露) | |
| 尺寸 | 96.5×94.0×25.0mm |

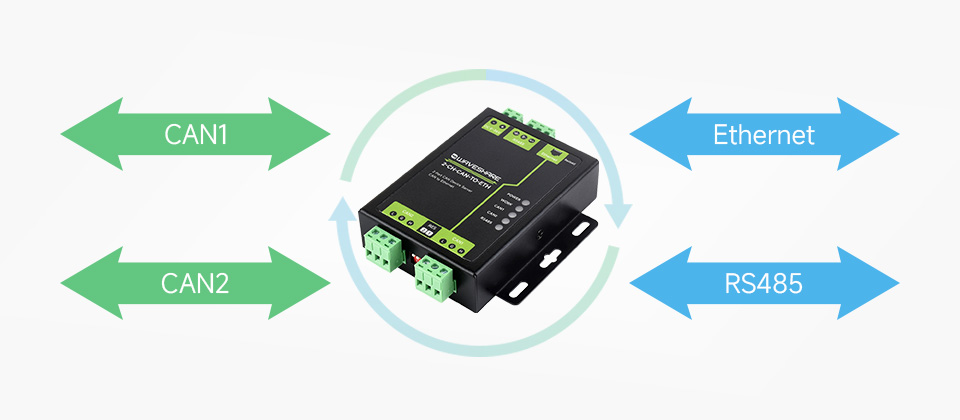

基本功能
支持 CAN 转以太网和 RS485，CAN 中继(CAN 总线接口互相传输)等功能
功能结构图
宽温·宽压
工业级标准设计，适用各种应用现场温度电压需求
内置多种保护

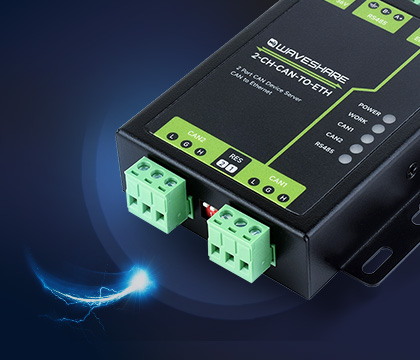

接口保护
电源防反接、过压保护，CAN 接口防浪涌、数字隔离保护
电快速脉冲群 EFT
保证线路中出现瞬间大电流(如雷击，电源切换等)时，设备硬件不损坏

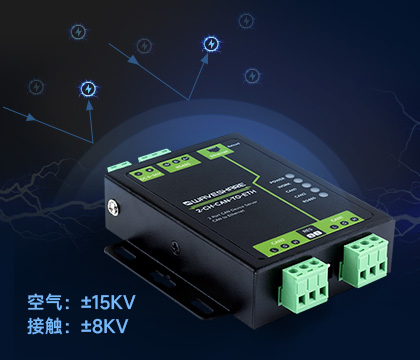

静电防护 ESD
防止静电对设备的损害，如：粉尘静电，电力环境电弧等
软硬双看门狗
设有外部看门狗电路，二十四小时不宕机，稳定运行，且抗干扰能力更强
多种工作模式
TCP Server 模式
CAN 转以太网服务器监听设定的端口并等待 TCP 客户端连接
CAN 设备发送的数据将通过 CAN 服务器透明传输给所有连接成功的客户端
TCP Client 模式
CAN 转以太网服务器向设定的 IP 地址发起 TCP 连接：
若连接失败，CAN 服务器将不断尝试重连直到成功；
若连接成功，服务端就可以与 CAN 设备双向透明传输数据
UDP 模式
CAN 转以太网服务器将 CAN 设备的数据通过 UDP 包形式发送给指定的 IP 网络设备；
CAN 转以太网服务器同时监听端口，将所有接收的数据转发给 CAN 设备

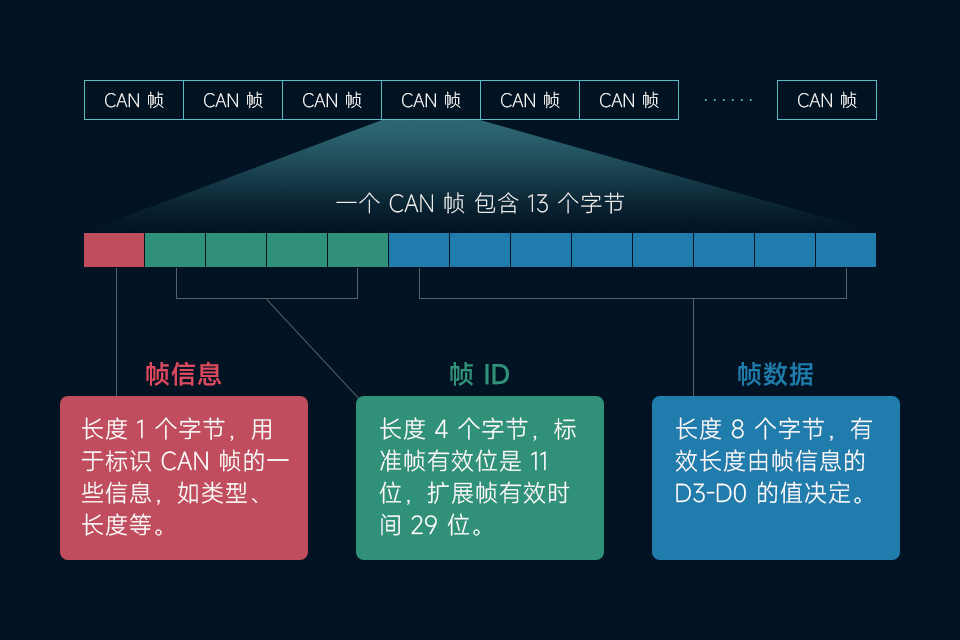

CAN 数据透传协议
每路 Socket 工作模式传输中的帧结构包括帧信息、帧 ID、帧数据，符合 CAN 2.0B规范，并且支持任何操作系统对其进行操作
特色功能

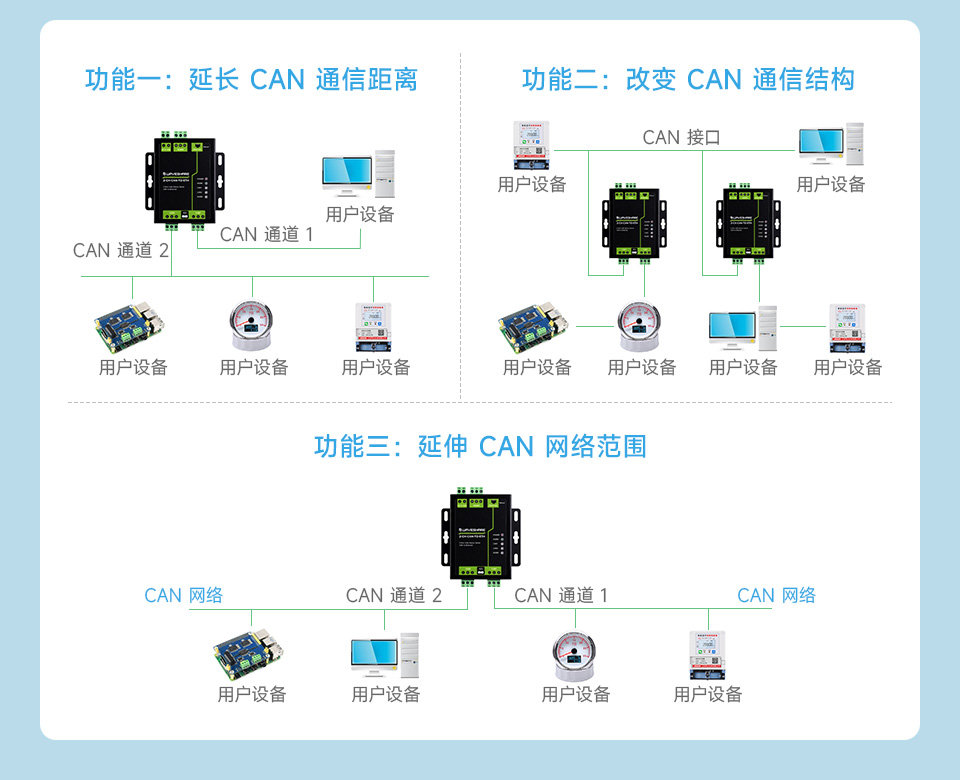

CAN 中继功能
可解决 CAN 网络传输速率和传输距离的矛盾，同时扩大通信网络数量

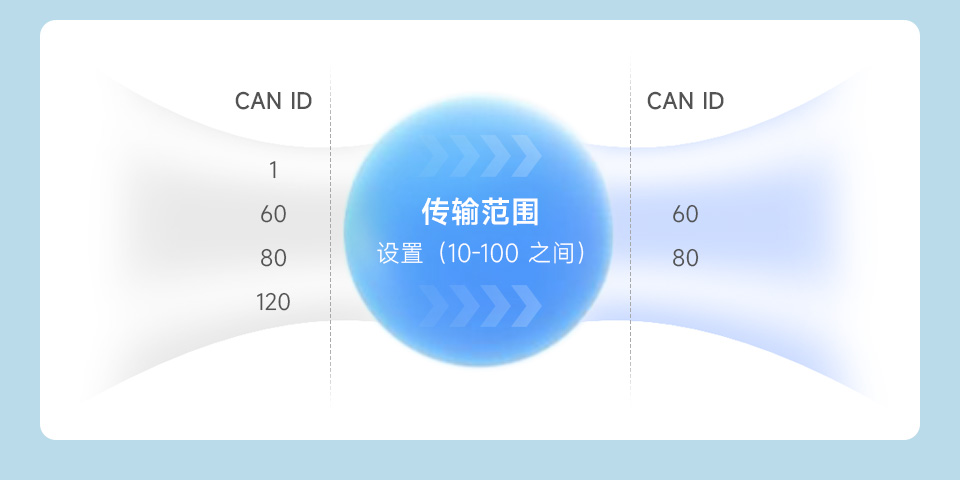

CAN ID 过滤
仅接收设置范围内的 CAN ID 的数据，过滤掉不符合接收范围的 CAN 帧
心跳包功能
CAN 心跳包：作为固定的查询指令，通过心跳包的方式发送到 CAN 网络
网络心跳包：通知服务器处于活跃状态，并保持与服务器的正常网络连接
注册包功能
让服务器能够识别数据来源设备，或作为获取服务器功能授权的密码
应用案例

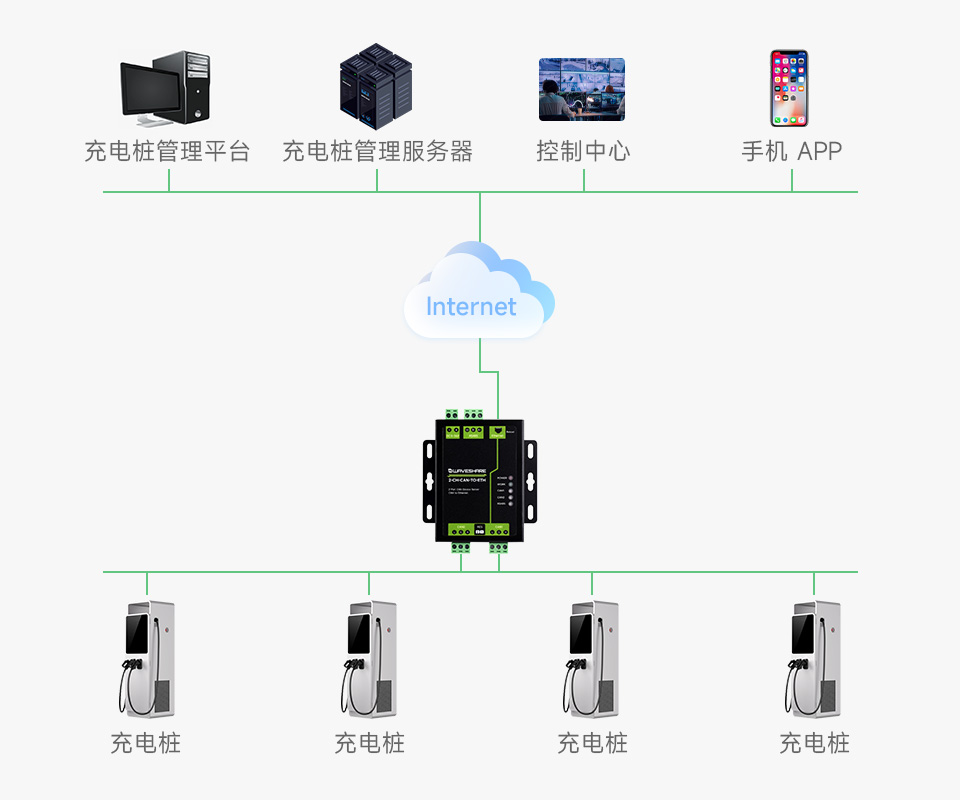

充电桩解决方案
扩大充电桩管理范围，节省成本；
支持 CAN 中继功能，增加设备通信距离；
实时监测每一个充电桩状态，及时把控项目状态

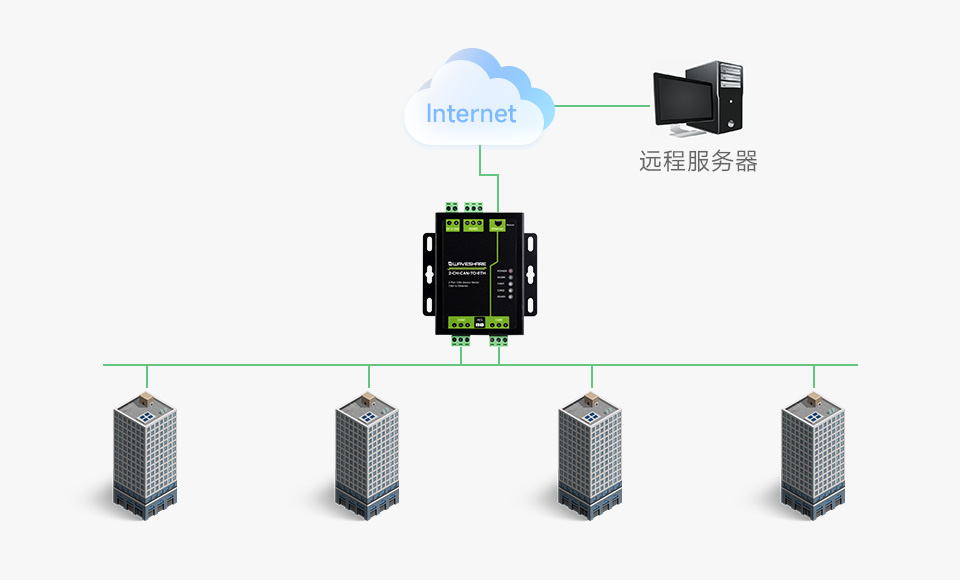

楼宇控制解决方案
工业级设计，适应户外恶劣环境的考验；
兼顾不同楼宇实时信息，传输给远程服务器统筹协调
接口简介

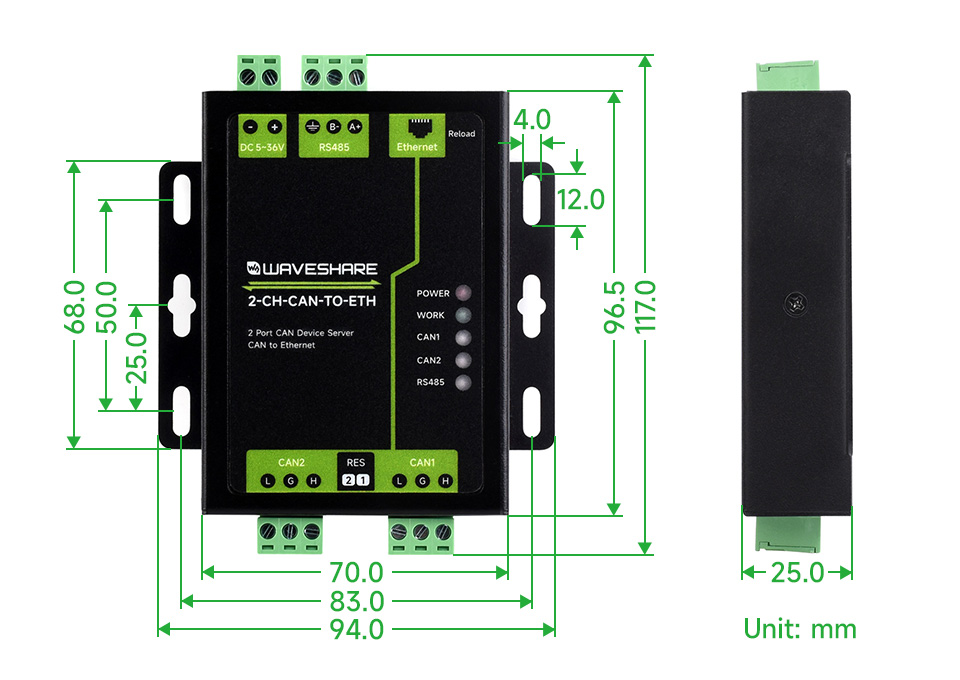

产品尺寸
