1.3寸黑白memory LCD显示屏 - 低功耗 强光下仍可显示

主要参数
型号 1.3inch Memory LCD
SKU 15883 库存
规格   品牌 Waveshare
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 94 91.5 89.5 -
含5%普税 98.7 96.08 93.98 -
含16%增税 109.04 106.14 103.82 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一句话自我介绍】
我是一款1.3寸黑白memory LCD显示屏,144×168分辩率,带有内部存储器,使用SPI接口通信。
我相比普通LCD,具有超低功耗的优点。 相比e-paper,我的刷新率更高,并且不会有残影问题。

【我的特点】
  • 144×168分辨率,对比度高,显示更清晰
  • 使用SPI控制,确保不会占用太多接口引脚资源
  • 低功耗,宽视角,在阳光下也可正常显示
  • 提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)

【我的参数】

  • 屏幕类型:Memory LCD
  • 支持接口:SPI
  • 显示颜色:黑白
  • 分  辨  率:144 × 168
  • 可视区域:20.88mm × 24.36mm
  • 工作电压:3.3V / 5V
  • 功        耗:1mW(typ.)

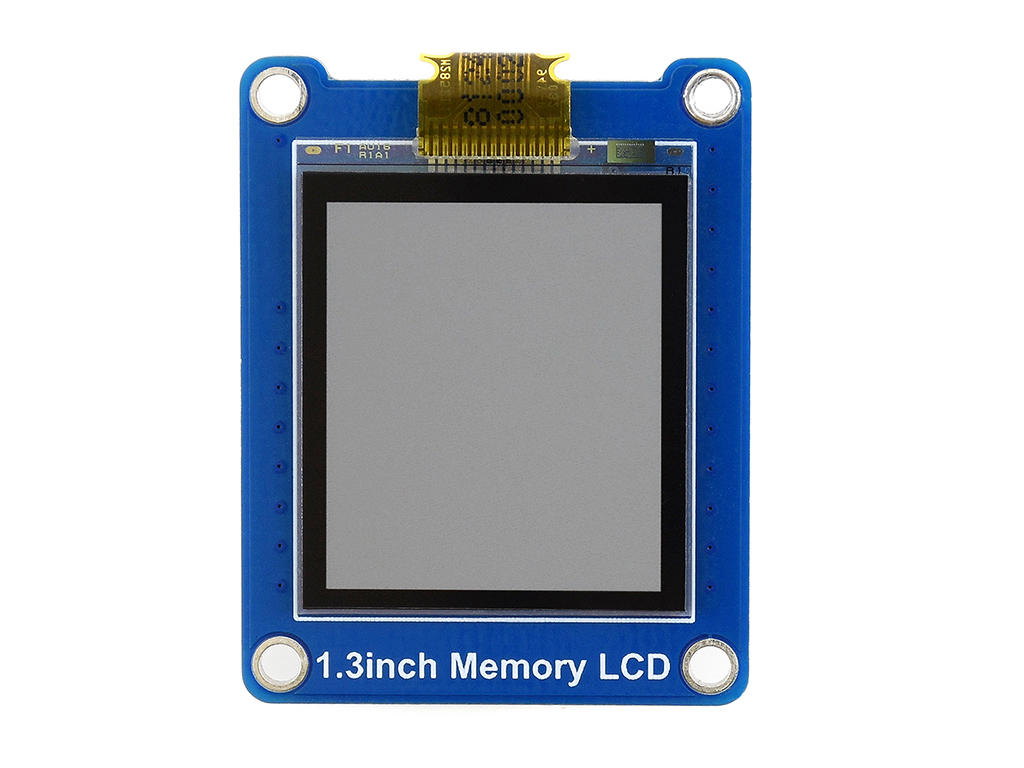

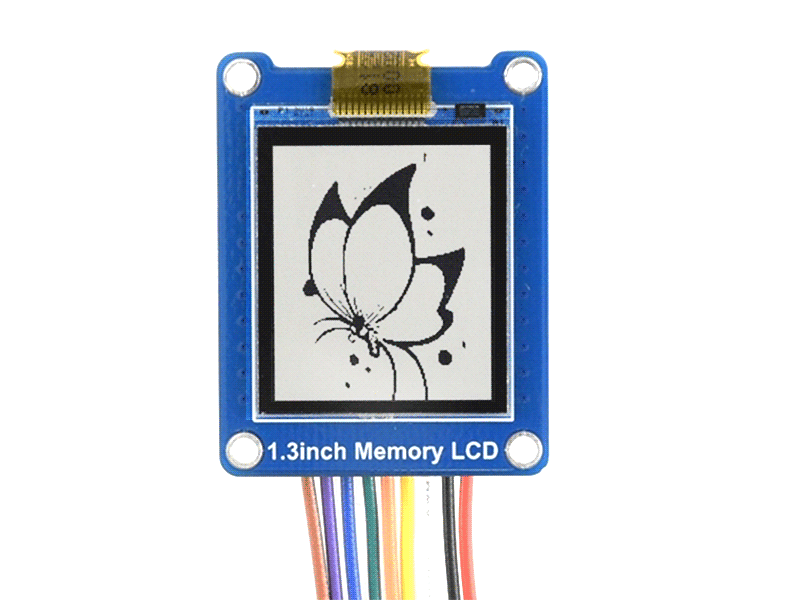

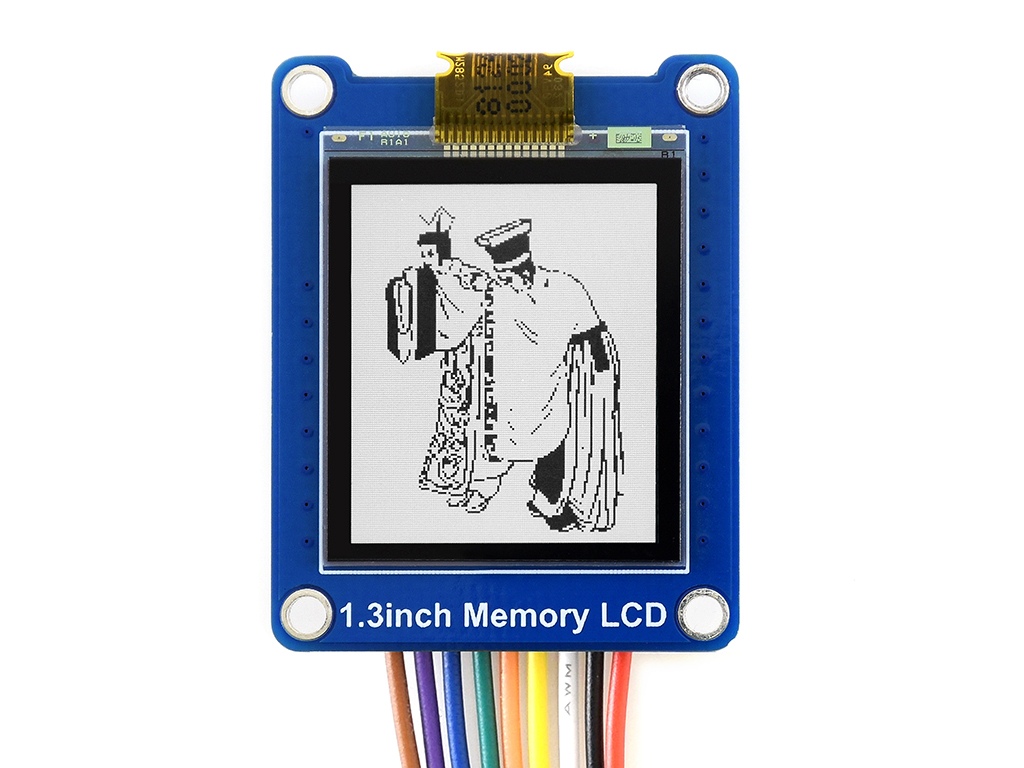

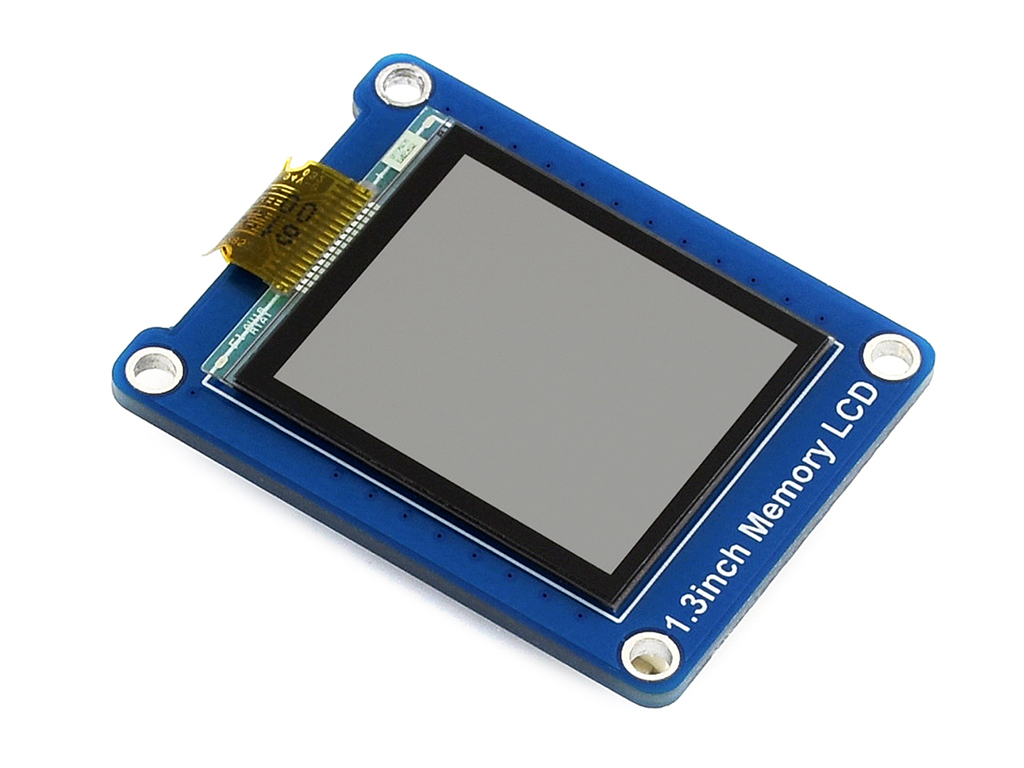

产品图片

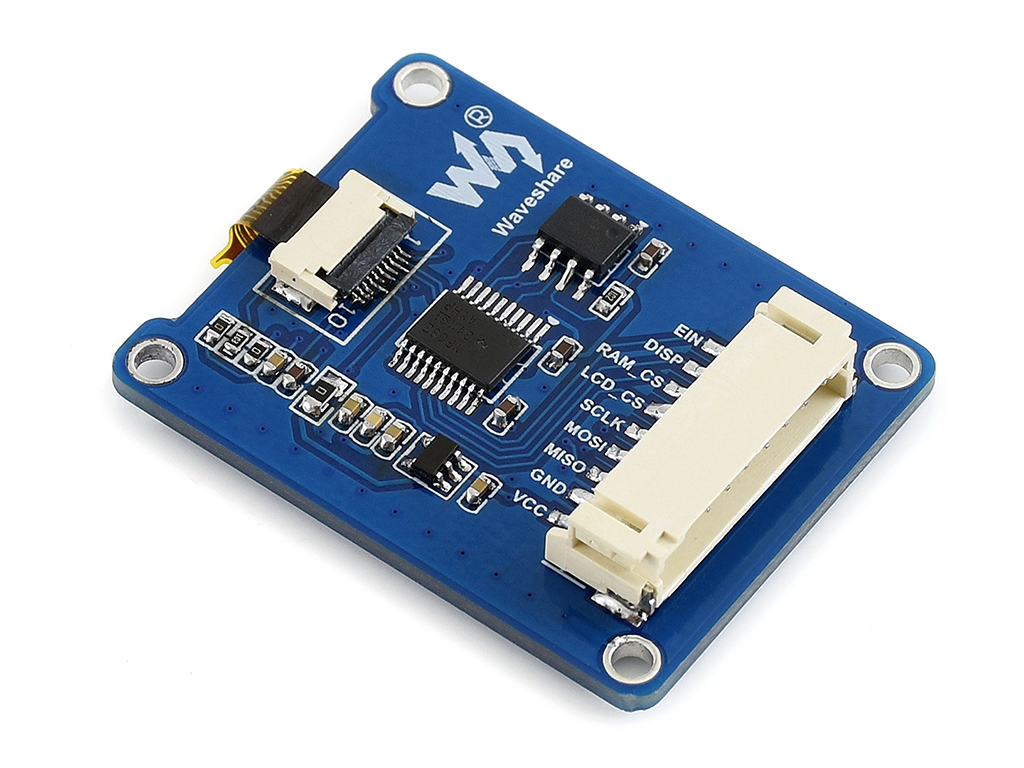

接口定义

引脚号 标识 描述
1 VCC 电源正(3.3V或5V电源输入)
2 GND 电源地
3 MISO 模块SPI数据输出
4 MOSI 模块SPI数据输入
5 SCLK 模块SPI时钟输入
6 LCD_CS Memory LCD片选信号
7 RAM_CS SPI RAM片选信号
8 DISP 显示开/关信号
9 EIN    外部Vcom信号

产品资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/1.3inch_Memory_LCD

外形尺寸

配置清单

  1. 1.3inch Memory LCD × 1
  2. PH2.0 9PIN连接线 × 1
1
2

保修信息

保修12个月。
