树莓派1.3寸IPS LCD扩展板

主要参数
型号 1.3inch LCD HAT
SKU 14972 库存
规格   品牌 Waveshare
备注 树莓派1.3寸IPS LCD扩展板
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 68 65 63 -
含5%普税 71.4 68.25 66.15 -
含16%增税 78.88 75.4 73.08 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一分钟自我介绍】
我是一款树莓派专用的1.3寸IPS显示屏,240x240分辨率,带有内部控制器,可使用SPI接口通信。
你的树莓派是否需要一款迷你的显示屏?小小身躯的我也可以显示桌面播放视频。

【我的特点】
  • 适用于Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
  • IPS屏幕,广视角,显示效果出众
  • 小尺寸高分辨率,高清显示
  • 板载一个摇杆和三个按键,简单实用
  • 提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)

【我的参数】

  • 驱动芯片:ST7789
  • 支持接口:SPI
  • 显示颜色:RGB,65K彩色
  • 分  辨  率:240x240
  • 背       光:LED
  • 工作电压:3.3V

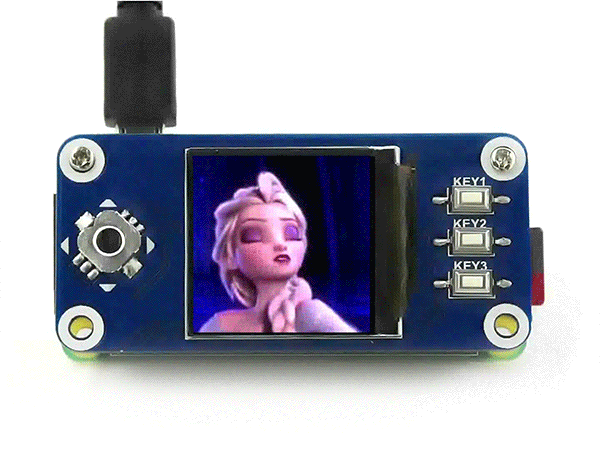

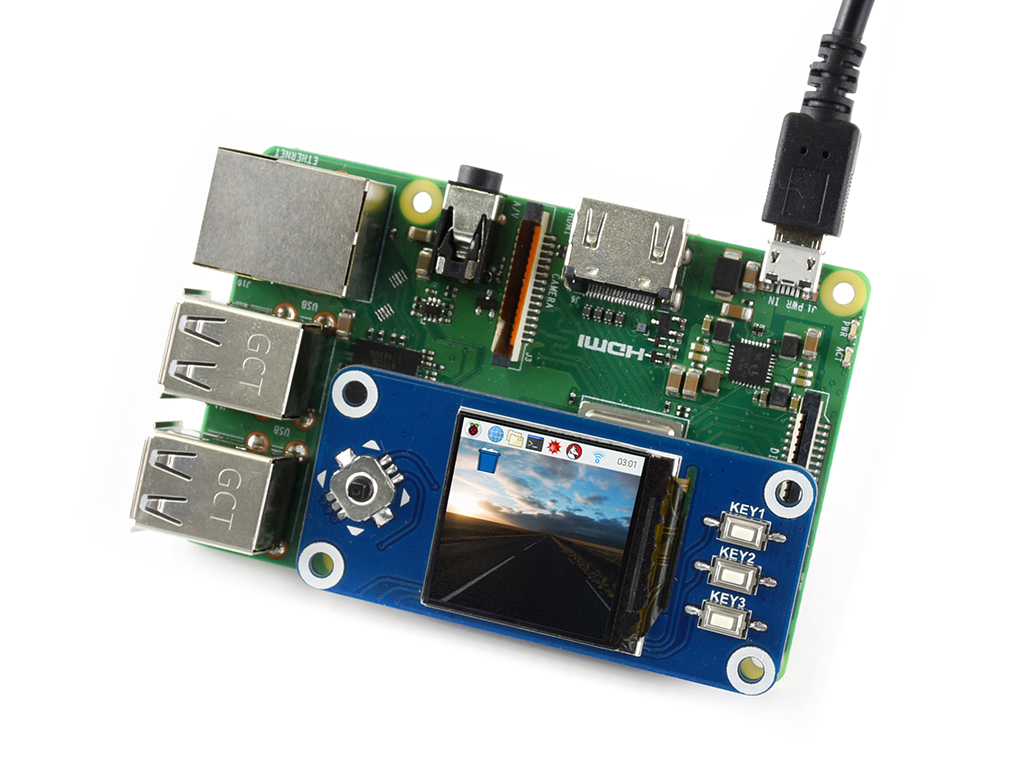

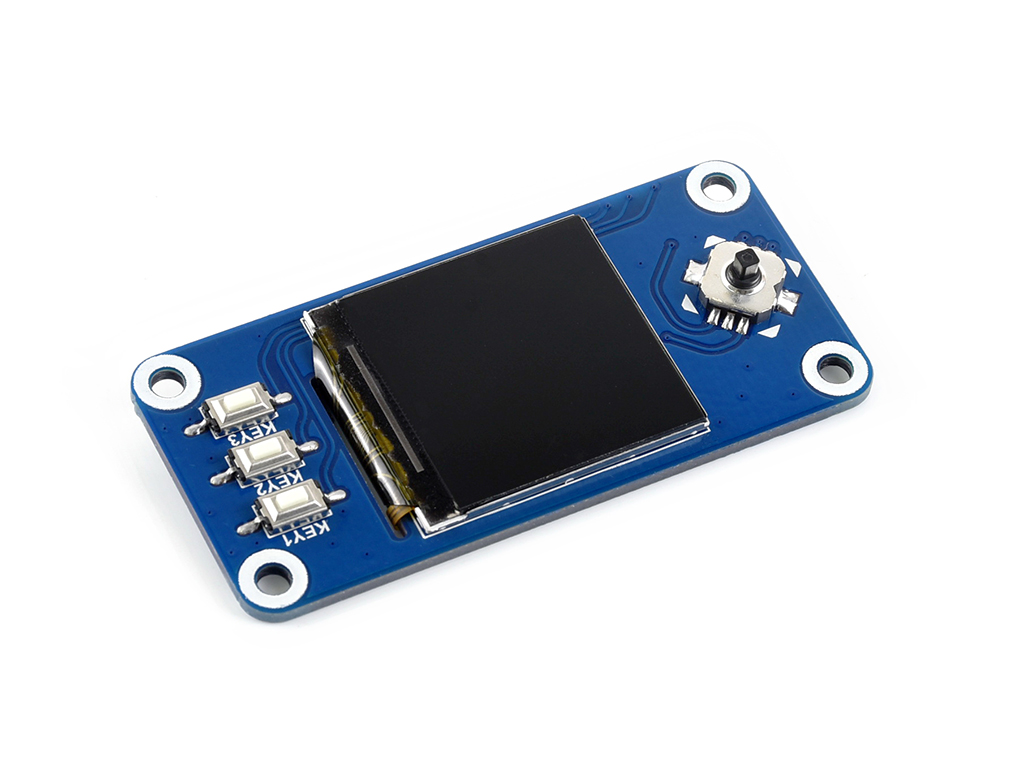

产品图片

接口定义

功能引脚 树莓派接口(BCM) 描述
KEY1 P21 按键1/GPIO
KEY2 P20 按键2/GPIO
KEY3 P16 按键3/GPIO
摇杆Up P6 摇杆上
摇杆Down P19 摇杆下
摇杆Left P5 摇杆左
摇杆Right P26 摇杆右
摇杆Press P13 摇杆按下
SCLK P11/SCLK SPI时钟信号输入
MOSI P10/MOSI SPI数据输入
DC P25 数据/命令,低电平为命令,高电平为数据
CS P8/CE0 片选,低电平有效
RST P27 复位,低电平有效
BL P24 背光

产品资料

资料包括:

  • 用户手册
  • 演示视频
  • 原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/1.3inch_LCD_HAT

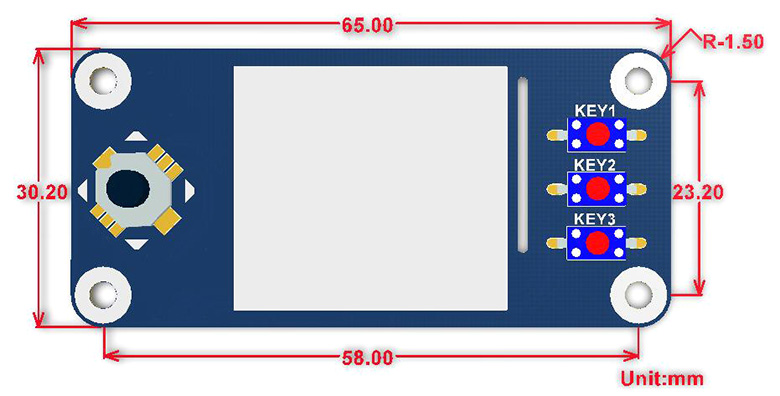

外形尺寸

配置清单

  1. 1.3inch LCD HAT × 1
  2. RPi铜柱包(2PCS套) × 1
1
2

保修信息

保修12个月。
