0.96inch SSD1306 OLED

主要参数
型号 0.96inch SSD1306 OLED
SKU 9023 库存
规格   品牌 Waveshare
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 20 14 12.8 -
含5%普税 21 14.7 13.44 -
含16%增税 23.2 16.24 14.85 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品特性:

驱动芯片 SSD1306
支持接口 6800、8080并行接口、 3-wire SPI、4-wire SPI、I2C
分辨率 128×64
显示尺寸 0.96英寸
显示颜色 黄蓝双色块
外形尺寸(mm) 26.7×31.26×1.4
玻璃尺寸(mm) 26.7×19.26×1.4
显示区域(mm) 21.74(W)×11.2(H)
点间距(mm) 0.17×0.17
点大小(mm) 0.15×0.15
重量(g) 1.54
对比度 >2000:1
视角 >160°
工作温度 -20℃~70℃
存储温度 -30℃~80℃
工作电压 3.3V / 5V

应用案例:

  • 智能手表、MP3播放器、温度计、仪器仪表、便携医疗仪等。



产品图片

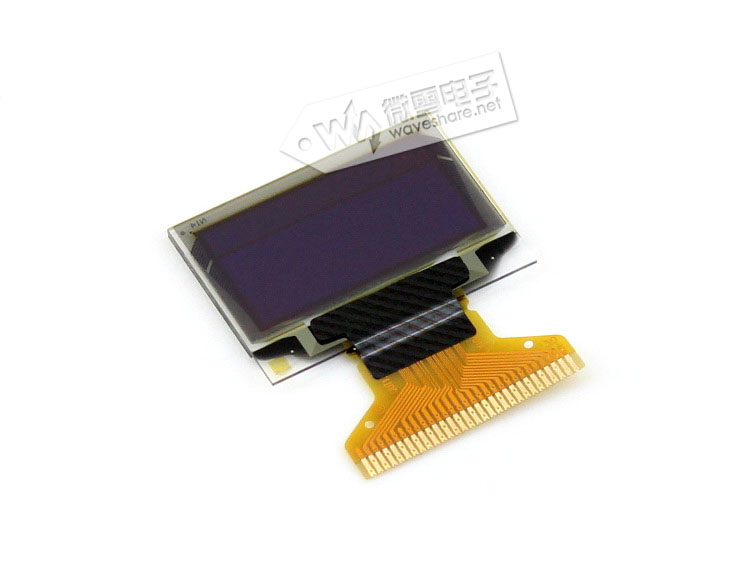

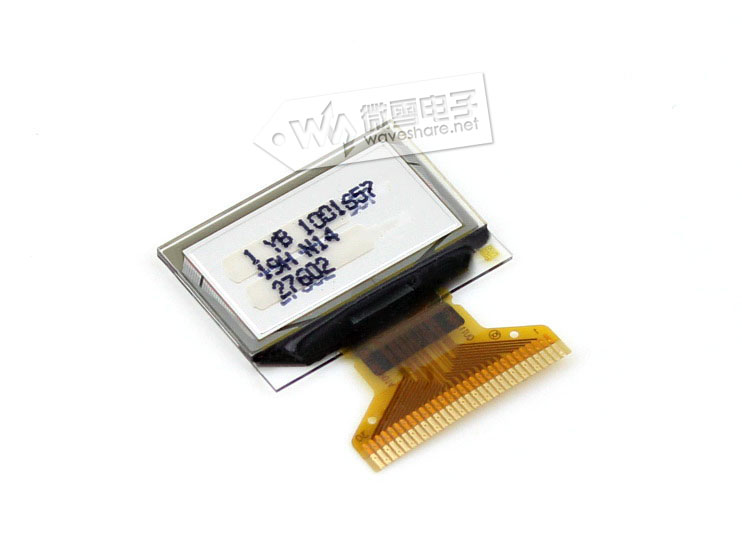

0.96inch SSD1306 OLED 0.96inch SSD1306 OLED

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/0.96inch_SSD1306_OLED

配置清单

  1. 0.96inch SSD1306 OLED × 1
该产品为裸屏,推荐选购该产品的现成OLED模块,方便你测试对比:0.96inch OLED (A)0.96inch OLED (B)
