下面就AVR32 UC3系列进行分析。

　　电源线路

　　接入电源
　　分为两种情况：
· 采用外部电源输入。建议采用输出纹波较小的电源，并加入10uF、1uF、0.1uF电容。
· 采用USB电源输入。由于USB相对来说是比较干净，可以仅加入1uF、0.1uF电容，甚至不加入任何电容。
　　接入电源一般经过3.3V的稳压再提供给AVR32作为主输入电源。

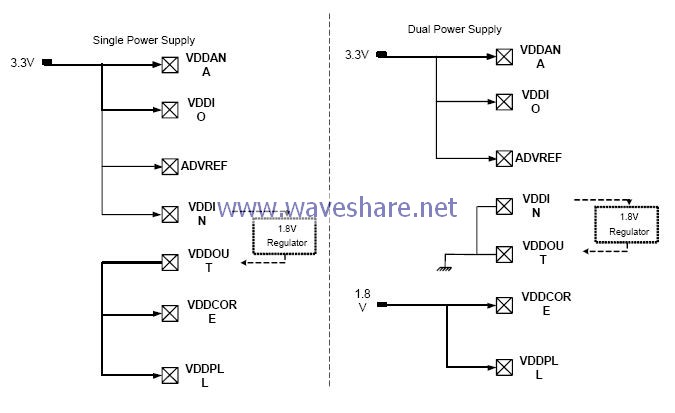

　　供电方式
　　AVR32的供电方式分为两种方式：
· 单电源供电
· 双电源供电
这两种供电方式如下图所示：


　　VDDIO
　　VDDIO引脚定义：IO电源供电引脚。每个引脚接入电容：100nF，33nF，总输入端：4.7uF。

　　VDDCORE
　　VDDCORE引脚定义：内核电源供电引脚。每个引脚接入电容：100nF，33nF，2.7nF。

　　VDDPLL
　　VDDPLL引脚定义：PLL电源供电引脚。每个引脚接入电容：2.2uF，33nF，2.7nF。

　　VDDOUT
　　VDDOUT引脚定义：LDO电源输出引脚。每个引脚接入电容：2.2uF，470pF。

　　VDDIN
　　VDDIN引脚定义：LDO电源输入引脚。每个引脚接入电容：100nF，33nF。

　　VDDAVA及ADVREF
　　VDDAVA引脚定义：AD电源引脚。ADVREF引脚定义：AD参考电压引脚。共同接入电容：100nF，33nF。

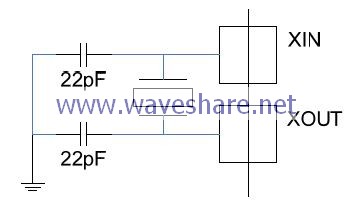

　　时钟线路
　　UC3有两个主时钟：OSC0、OSC1可接450KHz至16MHz的晶体振荡器。
　　另外，UC3已内置32K振荡源，其精度已经很高，若确需更高精度的控制，那么可外接晶振。
　　OSC0使用的PIN是： XIN0，XOUT0；OSC1使用的PIN是： XIN1，XOUT1；OSC32使用的PIN是： XIN32，XOUT32。
　　它们的振荡电路如下图进行设计，振荡电容可取22pF。

　　　　　　（点击图片放大）

　　RESET线路
AVR32已内置复位电路，一般不需要外加任何复位电路，或仅仅加一个上拉电阻。
如果需要按键复位电路，可以如下图进行设计，下面的电路中外加的电容为按键消抖作用，并加一个上拉电阻。
　　
　　　　　　（点击图片放大）

　　USB线路

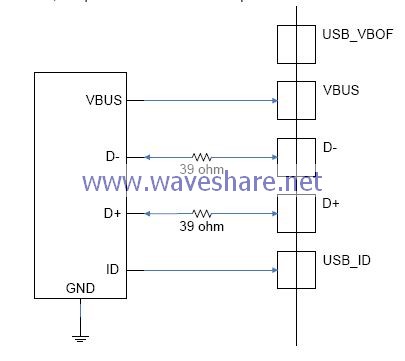

· USB从机模式，USB总线供电方式：

　　　　　　（点击图片放大）
说明：工作于非USB OTG模式，ID引脚可以不进行相连。

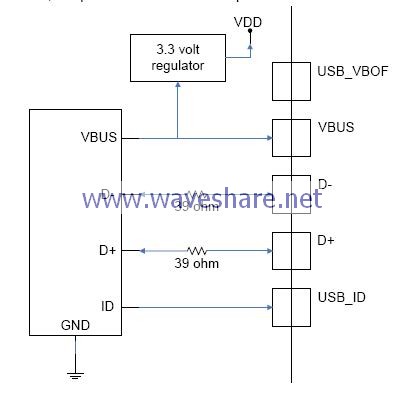

· USB主机模式，自供电方式：

　　　　　　（点击图片放大）
说明：工作于非USB OTG模式，ID引脚可以不进行相连。

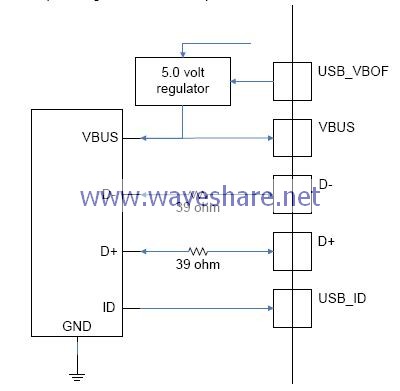

· USB OTG模式，自供电方式：

　　　　　　（点击图片放大）
说明：工作于USB OTG模式，ID引脚需要相连，并且，USB_VBOF输出控制5V可调控制器的允许端，从而控制供电。

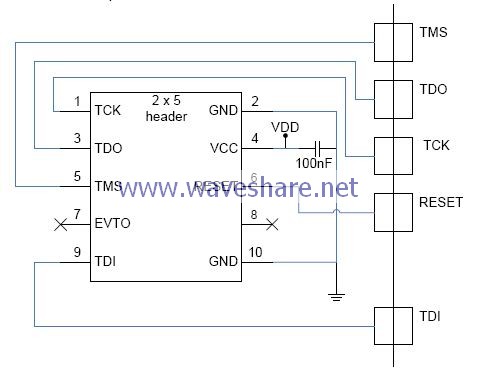

　　JTAG线路

说明：AVR32的JTAG接口不需要使用到PIN7、PIN8。

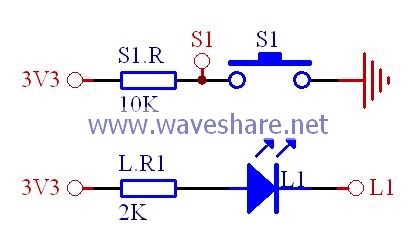

　　按键线路与LED线路

说明：AVR32的按键需要接上拉电阻，另外，LED采用低电平输出驱动，这样对AVR32系统来说更有利。
