ATmega8 时钟源

以下资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!

ATmega8芯片有如下几种通过Flash熔丝位进行选择的时钟源。时钟输入到AVR时钟发生器,再分配到相应的模块。

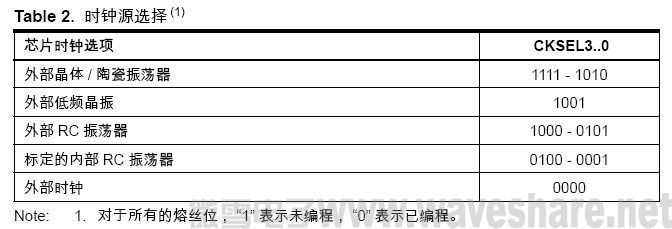

ATmega8 时钟源选择

不同的时钟选项将在后续部分进行介绍。当CPU 自掉电模式或省电模式唤醒之后,被选 择的时钟源用来为启动过程定时,保证振荡器在开始执行指令之前进入稳定状态。当CPU 从复位开始工作时,还有额外的延迟时间以保证在MCU 开始正常工作之前电源达到稳定 电平。这个启动时间的定时由看门狗振荡器完成。看门狗溢出时间所对应的WDT 振荡器 周期数列于Table 3。看门狗振荡器的频率由工作电压决定,详见“ATmega8 典型特性”。 芯片出厂时CKSEL = “0001”, SUT = “10” (1 MHz 片内RC 振荡器,电源缓慢上升)。

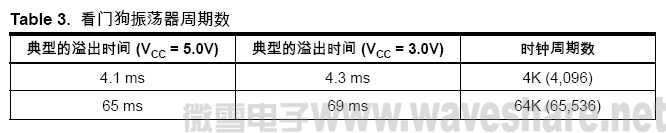

ATmega8 看门狗振荡器周期数
