ATtiny13 掉电模式

以下资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!

当 SM1..0 为 10 时,SLEEP 指令将使 MCU 进入掉电模式。在此模式下,外部晶体停振, 而外部中断及看门狗(如果使能的话)继续工作。只有外部复位、看门狗复位、BOD 复 位、外部电平中断 INT0 或引脚变化中断可以使 MCU 脱离掉电模式。这个睡眠模式停止 了所有的时钟,只有异步模块可以继续工作。

当使用外部电平中断方式将 MCU 从掉电模式唤醒时,必须保持外部电平一定的时间。具 体请参见 P51“ 外部中断 ” 。

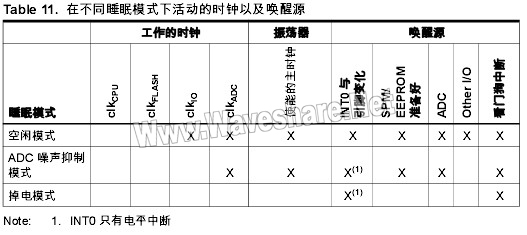

ATtiny13 在不同睡眠模式下活动的时钟以及唤醒源
