ATmega64 时钟源

以下资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!

时钟源

ATmega64 芯片有如下几种通过熔丝位选择的时钟源。时钟输入到AVR 时钟发生器,并通往其他合 适的模块。

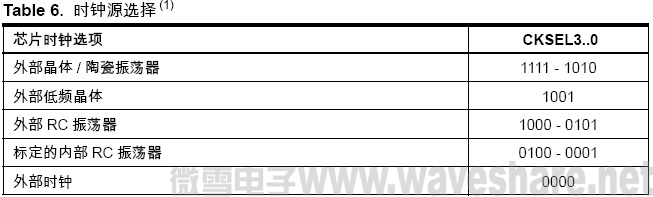

ATmega64 时钟源选择
Note: 1. 对于所有的熔丝位, “1” 表示未编程, “0” 代表已编程。

每个时钟源在后续部分单独介绍。当CPU 自掉电模式或省电模式唤醒之后,被选择的时 钟源用来为启动过程定时,保证振荡器在开始执行指令之前进入稳定状态。当CPU 从复 位开始工作时,还有额外的延迟时间以保证在开始正常工作之前电源达到稳定电平。看门 狗振荡器用来为自己的启动时间定时。看门狗溢出时间所对应的WDT 振荡器周期数列于 Table 7。看门狗振荡器的频率与工作电压有关,具体请参见 P328“ATmega64 典型特性 – 初始数据” 。

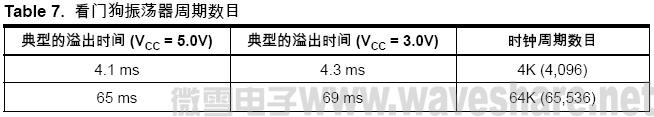

ATmega64 看门狗振荡器周期数

缺省时钟源

ATmega64 芯片出厂时CKSEL = “0001”, SUT = “10”。这个缺省设置的时钟源是内部RC 振荡器, 启动时间为最长。这种设置保证用户可以通过ISP 或并行编程器得到所需的时钟源。
