AVR应用笔记 AVR单片机内核剖析 ATmega128 指令执行时序

ATmega128 指令执行时序

以下资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!

这一节介绍指令执行和内存访问时序。AVR CPU 由系统时钟clkCPU 驱动。此时钟由外部 晶体直接产生。芯片内没有时钟分频。

Figure 6 说明了由Harvard 结构决定的并行取指和指令执行,以及快速访问寄存器文件的 概念。这是一个基本的、达到1 MIPS/MHz,具有优良的性价比、功能/ 时钟比、功能/ 功耗比的流水线概念。

ATmega128 并行取指和指令执行

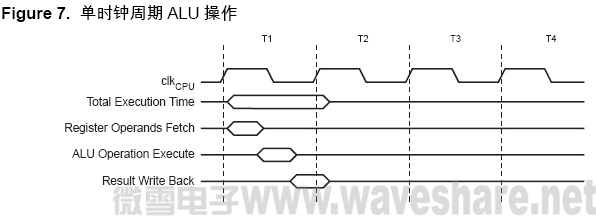

Figure 7 演示的是寄存器文件内部时序。在一个时钟周期里,ALU 可以同时对两个寄存器 操作数进行操作,同时将结果存回到其中的一个寄存器中去。

ATmega128 单时钟周期ALU 操作
