ATmega8 MCU控制寄存器MCUCR

以下资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!

MCU 控制寄存器包含了电源管理的控制位。

ATmega8 MCU 控制寄存器

• Bit 7 – SE: 休眠使能
为了使MCU 在执行SLEEP 指令后进入休眠模式, SE 必须置位。为了确保进入休眠模 式是程序员的有意行为,建议仅在SLEEP 指令的前一条指令置位SE。MCU 一旦唤醒立 即清除SE。

• Bits 6..4 – SM2..0: 休眠模式选择位 2、1 和0
如 Table 13 所示,这些位用于选择具体的休眠模式。

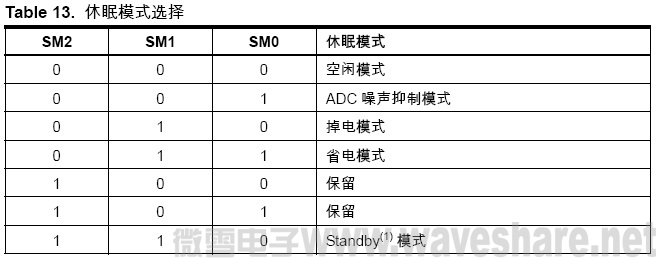

ATmega8 休眠模式选择
Note: 1. 仅在使用外部晶体或谐振器时Standby 模式才可用。
