debugWIRE 仿真器 ATmega48 ATmega8 ATmega88

基本属性

型号	USB AVR dW mkII V3.0
规格	套
品牌	WaveShare
备注

价格表（RMB元，每套）
数量	1set+	2set+	3set+	4set+
不含税价	430	420	415	410
含税价	455.8	445.2	439.9	434.6

详细描述

　　产品简介

问：USB AVR dW mkII V3.0 与 V2.0、1.0 的区别？
答：USB驱动IC不同，V1.0版本采用的USB芯片是ARK3116，V2.0 版本采用的USB芯片是PL2303，V3.0版本采用的USB芯片是FT232，它的兼容性，稳定性最佳。

· 基于ATMEL原厂生产的JTAGICEmkII仿真器而设计生产：
支持AVRStudio，简单易用，稳定可靠。

· 支持的软件：
- 直接支持AVRStudio、WINAVR(GCC)
- 支持IAR、ICCAVR、CVAVR等生成的调试与烧写文件
（点击查看各类软件开发流程）

· debugWIRE仿真支持的型号：
支持所有具备debugWIRE接口的AVR（相比JTAGICEmkII仿真器少了JTAG仿真功能）。

至2007.12.01，支持以下型号：（使用的AVRStudio版本为4.13）

debugWIRE仿真支持型号

　　ATmega系列

ATmega48 ATmega48P ATmega88 ATmega88P ATmega168 ATmega168P

　　ATtiny系列

ATtiny13 ATtiny2313 ATtiny24 ATtiny44 ATtiny84 ATtiny25 ATtiny45 ATtiny85 ATtiny261 ATtiny461 ATtiny861

　　其它型号

AT90PWM3 AT90PWM3B AT90PWM2 AT90PWM2B AT90USB162

　新器件不断增加中......

· debugWIRE功能、性能：
与ATMEL原装JTAGICE仿真器仿真功能相同。支持全速运行、单步调试、断点调试等各种调试方法，可查看IO状态，变量数据等，仿真速度可设置提高至115200bps等等。

· ISP下载支持的型号：
支持所有具备debugWIRE和JTAG接口的AVR（与JTAGICEmkII仿真器功能相同）。

至2007.12.01，支持以下型号：

ISP编程支持的型号

JTAG
　　ATmega系列

ATmega16 ATmega162 ATmega32 ATmega64 ATmega128 ATmega169 ATmega169P ATmega329 ATmega329P ATmega3290 ATmega3290P ATmega649 ATmega6490 ATmeg164P ATmega324P ATmega644P ATmega165 ATmega325 ATmega325P ATmega3250 ATmega3250P ATmega645 ATmega6450 ATmega640 ATmega1280 ATmega1281 ATmega2560 ATmega2561

　　其它型号

AT90CAN32 AT90CAN64 AT90CAN128 AT90USB162 AT90USB646 AT90USB647 AT90USB1286 AT90USB1287

debugWIRE

　　ATmega系列

ATmega48 ATmega48P ATmega88 ATmega88P ATmega168 ATmega168P

　　ATtiny系列

ATtiny13 ATtiny2313 ATtiny24 ATtiny44 ATtiny84 ATtiny25 ATtiny45 ATtiny85 ATtiny261 ATtiny461 ATtiny861

　　其它型号

AT90PWM3 AT90PWM3B AT90PWM2 AT90PWM2B AT90USB162

　支持低压器件（支持上述器件相应的低压型号，例如后缀带“L”、“V”的AVR：ATmega16L、ATmega48V）
　新器件不断增加中......

· ISP功能、性能：
与ATMEL原装JTAGICEmkII仿真器编程功能相同，可烧写熔丝位、加密位、EEPROM等功能。

· 与PC机的连接接口：
准USB接口（USB To RS232），需要安装驱动程序！
说明：产品外壳使用的是与其它产品公用的模具，而，本产品外壳上的串口为空置，功能无使用。

· 与目标板的连接接口：
- ATMEL指定的ISP_10PIN标准接口（直接连接）
- ATMEL指定的ISP_6PIN标准接口（使用ISP10PIN转ISP6PIN适配线）
- 用户自定义ISP接口（使用彩色散头适配线）

· 固件可升级：
日后，ATMEL将会推出更多AVR型号，亦会将新的器件型号添加入AVRStudio的器件支持列表，当您在未来开发中需要使用最新的型号，升级AVRStudio，升级固件程序，下载器便得以支持新的型号！
升级方式为自动升级，与市面上的手动升级产品不同。

· USB供电：
当使用USB连接PC机时，调试器自身由USB供电，但不对外供电（目标板则需要供电）！
说明：产品外壳使用的是与其它产品公用的模具，而，本产品外壳上的串口为空置，功能无使用。

· debugWIRE与ISP可相互切换：
与市面上的同类开发工具不同，不会造成使用debugWIRE，无法恢复ISP。

· 适用于开发ATMEGA8：
由于该仿真器支持ATMEGA88，而ATMEGA88与ATMEGA8引脚兼容，并具备ATMEGA8的功能，硬件电路与源代码只需做少量修改而运行于ATMEGA8上，开发期间使用ATMEGA88，量产改为ATMEGA8（降低了MCU的成本）。

　　产品图片

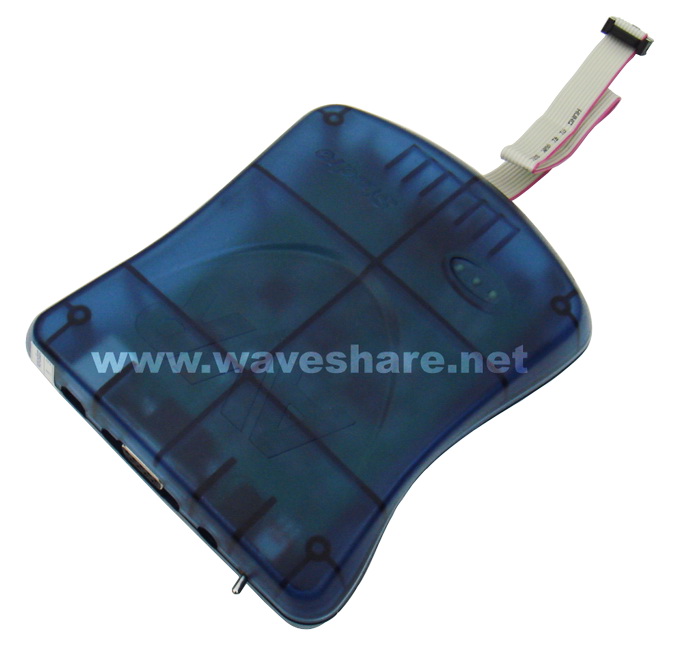

仿真器正面抓拍裸照（点击图片放大）

仿真器侧面抓拍裸照（点击图片放大）

有壳子，不是全裸。。。（点击图片放大）

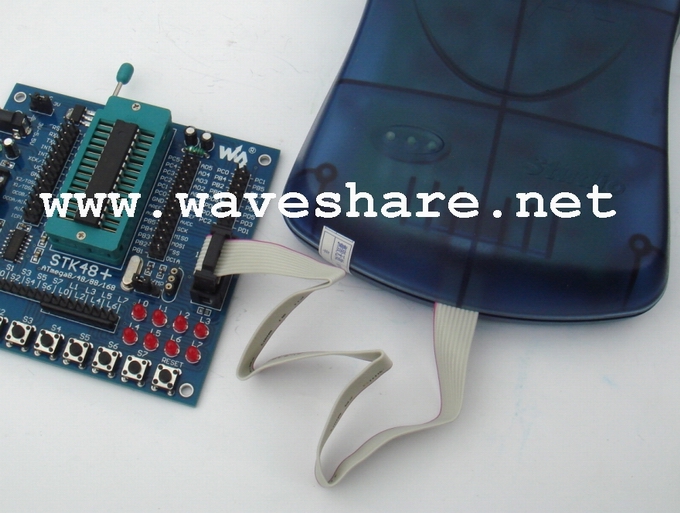

仿真器接入目标板接口进行编程、仿真（点击图片放大）

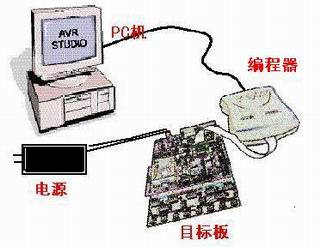

连接示意图（点击图片放大）

由于发现市面上某些不法商人抄袭沿用我们的产品名称，造成混乱，如：www.avrtool.***，www.sdmcu.**等，
从2007年6月25日后销售的本开发工具主机壳子底部将贴有以下仿伪贴标：

　　硬件接口

：AVR的ISP接口是如何定义的？
：我来告诉你！（点击查看）

·　兼容ISP_10PIN标准接口
目标板具备ISP_10PIN标准接口，使用引出的10PIN连接线直接连接目标板即可。
下面是接口图：

ISP_10PIN接口

说明：ISP接口兼容ATMEL指定的ISP_10PIN标准接口，但不输出ISP的PIN4 “GND”，它对应JTAG的PIN4为“VCC”。这样，若您的目标板采用ATMEL指定的标准接口依然可以正常连接，但改进后，带来以下优点：ISP错插入MCU的JTAG接口，不会导致烧器件（需要目标板的JTAG、ISP接口做相关处理）。

·　兼容ISP_6PIN标准接口
目标板具备ISP_6PIN标准接口，使用配套的ISP10PIN转ISP6PIN彩线连接目标板即可。
下面是接口图：

ISP_6PIN接口

·　支持用户自定义ISP接口
目标板的ISP接口为非标准排列，使用使用彩色散头适配线连接目标板即可。
由于电路板的布板空间不足或特殊设计等因素，用户板的ISP接口需要根据实际情况而定。这时，使用彩色散头适配线即可。

：上面的接口是ISP接口，那么为什么ISP接口不仅可以编程还可以仿真呢？
：由于debugWIRE接口使用的数据线仅是RESET线一根，而ISP接口已经带有RESET线，所以，整合功能后，就可以使用ISP接口进行ISP下载编程及debugWIRE仿真调试。

　　配置清单

品名规格数量

主机 1 台

USB连接线(点此查看) 1 条

10PIN连接线（备用）(点此查看) 1 条

ISP10PIN转ISP6PIN适配线(点此查看) 1 条

彩色10PIN散头适配线(点此查看) 1 条

产品使用说明目录 1 份

产品保修卡(点此查看) 1 张

资料光盘（除了说明书外，送示例程序、软件教程、开发资料）(点此查看) 1 张

保修、售后服务

　● 保修服务：
　　保修期限：一年
　　－免费保修（正确使用下产生的质量问题，免费保修）
　　－收费保修（非正确使用情况下产生的质量问题，视损坏程度收取5%-30%维修费）
　　－请妥善保留好收据、发票；
　　－若有往来的运费产生，运费由客户方承担。

　● 售后服务：
　　服务期限：一年
　　－售后服务仅限产品的使用服务，不包括教导相关软件使用等（配套光盘已有产品使用说明书及软件使用教程）
　　－不负责上门服务。

　● 服务方式：
　　可通过以下方式联系我们：
　　－通过Email、电话（见网页底部）。
