仿真接口:带JTAG接口的AVR使用JTAG接口进行仿真,带debugWIRE的接口使用debugWIRE接口进行仿真
编程接口:带JTAG接口的AVR使用JTAG及ISP接口进行编程,带debugWIRE的接口使用ISP接口进行编程
:AVR的JTAG接口是如何定义的?
:我来告诉你!(点击查看)
· 兼容JTAG标准接口

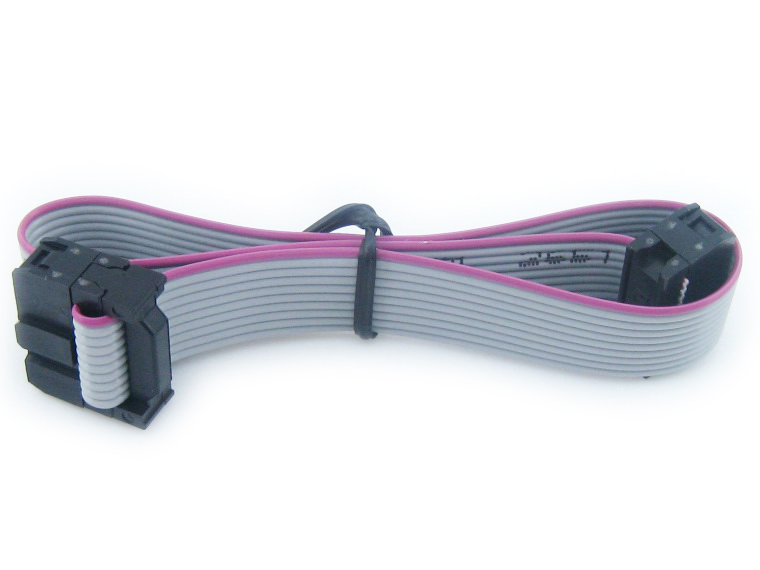

目标板具备JTAG标准接口,使用引出的10PIN连接线直接连接目标板即可。
下面是接口图:

JTAG接口(AVR仿真器连接线直接接入)
说明:JTAG接口兼容ATMEL指定的JTAG标准接口,但不输出JTAG的PIN2 “GND”,它对应ISP的PIN2为“VCC”。 这样,若您的目标板采用指定的标准接口依然可以正常连接,但改进后,带来以下优点:JTAG错插入MCU的ISP接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。
· 支持用户自定义JTAG接口

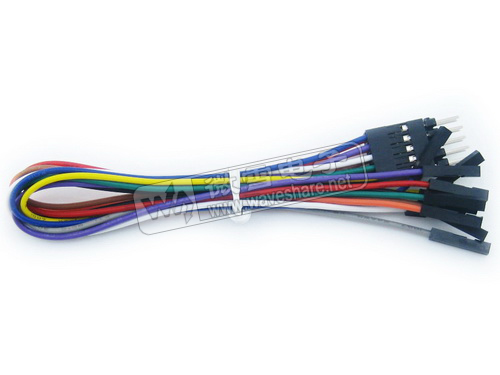

目标板的JTAG接口为非标准排列,使用彩色散头适配线连接目标板即可。
由于电路板的布板空间不足或特殊设计等因素,用户板的JTAG接口需要根据实际情况而定。这时,使用彩色散头适配线即可。
:AVR的ISP接口是如何定义的?
:我来告诉你!(点击查看)
· 兼容ISP_10PIN标准接口

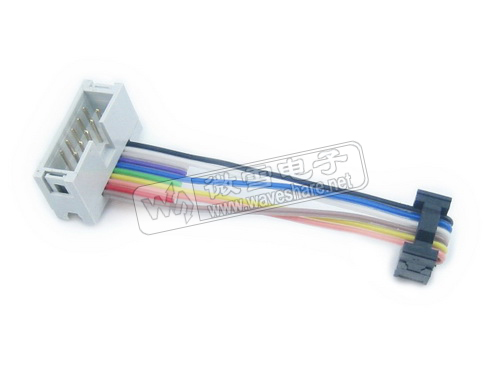

目标板具备ISP_6PIN标准接口,使用JTAG转ISP10PIN适配线连接目标板即可。
下面是接口图:

ISP_10PIN接口(AVR仿真器经ISP_10PIN适配线转换后接入)
说明:ISP接口兼容ATMEL指定的ISP_10PIN标准接口,但不输出ISP的PIN4 “GND”,它对应JTAG的PIN4为“VCC”。 这样,若您的目标板采用ATMEL指定的标准接口依然可以正常连接,但改进后,带来以下优点:ISP错插入MCU的JTAG接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。
· 兼容ISP_6PIN标准接口
目标板具备ISP_6PIN标准接口,使用JTAG转ISP6PIN适配线连接目标板即可。
下面是接口图:

ISP_10PIN接口(AVR仿真器经ISP_6PIN适配线转换后接入)
· 支持用户自定义ISP接口
目标板的ISP接口为非标准排列,使用使用彩色散头适配线连接目标板即可。
由于电路板的布板空间不足或特殊设计等因素,用户板的ISP接口需要根据实际情况而定。这时,使用彩色散头适配线即可。
