USB AVRISP XPII

主要参数
型号 USB AVRISP XPII
规格
品牌 WaveShare
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 198 192 188 186
含5%普税 207.9 201.6 197.4 195.3
含17%增税 231.66 224.64 219.96 217.62
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

· 基于AT AVRISP mkII 设计
本款AVR ISP下载器使用方法同AT AVRISP mkII下载器完全相同。简单易用,稳定可靠。
为了与“AT AVRISP MKII”区分开来,我们命名为“USB AVRISP XPII”。

· 采用AT AVRISP mkII 固件
在AVRStudio里识别为AVRISP mkII,所以,在AVR Studio里面选择的是mkII。(为了与mkII区分开来,产品命名为“XPII”)

· 支持的软件
- 直接支持AVRStudio、WINAVR(GCC)
- 支持IAR、ICCAVR、CVAVR等生成的烧写文件
(点击查看各类软件开发流程)

· 支持的器件
与AT AVRISP mkII下载器支持的器件型号相同,支持XMEGA。
- 支持所有带ISP、PDI接口的AVR(主流AVR带ISP接口,xmega带PDI接口)

AVR Studio 6支持以下器件型号:

AVR Mega系列
AT90CAN128 AT90CAN32 AT90CAN64 AT90PWM1 AT90PWM161 AT90PWM216 AT90PWM2B AT90PWM316 AT90PWM3B AT90PWM81 AT90USB1286 AT90USB1287 AT90USB162 AT90USB646 AT90USB647 AT90USB82 ATA5702M322 ATA5782 ATA5790 ATA5790N ATA5795 ATA5831 ATA5832 ATA5833 ATA6285 ATA6286 ATA6612C ATA6613C ATA6614Q ATA6616C ATA6617C ATA664251 ATmega128 ATmega1280 ATmega1281 ATmega1284 ATmega1284P ATmega1284RFR2 ATmega128A ATmega128RFA1 ATmega128RFR2 ATmega16 ATmega162 ATmega164A ATmega164P ATmega164PA ATmega165A ATmega165P ATmega165PA ATmega168 ATmega168A ATmega168P ATmega168PA ATmega168PB ATmega169A ATmega169P ATmega169PA ATmega16A ATmega16HVA ATmega16HVB ATmega16HVBrevB ATmega16M1 ATmega16U2 ATmega16U4 ATmega2560 ATmega2561 ATmega2564RFR2 ATmega256RFR2 ATmega32 ATmega324A ATmega324P ATmega324PA ATmega325 ATmega3250 ATmega3250A ATmega3250P ATmega3250PA ATmega325A ATmega325P ATmega325PA ATmega328 ATmega328P ATmega329 ATmega3290 ATmega3290A ATmega3290P ATmega3290PA ATmega329A ATmega329P ATmega329PA ATmega32A ATmega32C1 ATmega32HVB ATmega32HVBrevB ATmega32M1 ATmega32U2 ATmega32U4 ATmega48 ATmega48A ATmega48P ATmega48PA ATmega48PB ATmega64 ATmega640 ATmega644 ATmega644A ATmega644P ATmega644PA ATmega644RFR2 ATmega645 ATmega6450 ATmega6450A ATmega6450P ATmega645A ATmega645P ATmega649 ATmega6490 ATmega6490A ATmega6490P ATmega649A ATmega649P ATmega64A ATmega64C1 ATmega64HVE2 ATmega64M1 ATmega64RFR2 ATmega8 ATmega8515 ATmega8535 ATmega88 ATmega88A ATmega88P ATmega88PA ATmega88PB ATmega8A ATmega8HVA ATmega8U2

AVR Tiny系列
ATtiny10 ATtiny13 ATtiny13A ATtiny1634 ATtiny167 ATtiny20 ATtiny2313 ATtiny2313A ATtiny24 ATtiny24A ATtiny25 ATtiny26 ATtiny261 ATtiny261A ATtiny4 ATtiny40 ATtiny4313 ATtiny43U ATtiny44 ATtiny441 ATtiny44A ATtiny45 ATtiny461 ATtiny461A ATtiny48 ATtiny5 ATtiny828 ATtiny84 ATtiny841 ATtiny84A ATtiny85 ATtiny861 ATtiny861A ATtiny87 ATtiny88 ATtiny9

AVR Xmega系列
ATxmega128A1 ATxmega128A1U ATxmega128A3 ATxmega128A3U ATxmega128A4U ATxmega128B1 ATxmega128B3 ATxmega128C3 ATxmega128D3 ATxmega128D4 ATxmega16A4 ATxmega16A4U ATxmega16C4 ATxmega16D4 ATxmega16E5 ATxmega192A3 ATxmega192A3U ATxmega192C3 ATxmega192D3 ATxmega256A3 ATxmega256A3B ATxmega256A3BU ATxmega256A3U ATxmega256C3 ATxmega256D3 ATxmega32A4 ATxmega32A4U ATxmega32C3 ATxmega32C4 ATxmega32D3 ATxmega32D4 ATxmega32E5 ATxmega384C3 ATxmega384D3 ATxmega64A1 ATxmega64A1U ATxmega64A3 ATxmega64A3U ATxmega64A4U ATxmega64B1 ATxmega64B3 ATxmega64C3 ATxmega64D3 ATxmega64D4 ATxmega8E5

 支持低压器件:支持上述器件相应的低压型号(例如后缀带“L”、“V”的AVR:ATmega16L、ATmega48V)
 新器件不断增加中,点击查看更多新支持器件列表:MegaSAMTinyXmega

· 功能、性能
- 编程功能:与ATMEL原装AT AVRISP mkII下载器编程功能相同,可烧写FLASH ROM、EEPROM、熔丝位、加密位等功能。
- 极速编程:开发效率大大提高!
采用USB芯片PDIUSBD12,解决了使用串口低速的瓶颈。

下载器 烧写12K程序,带校验
AVRISP 5.5S@926K(AVRISP设置为高速926K)
AVRISP xpII 2.5S@1M(AVRISP xpII设置为中速1M)

说明:
(1)程序越大,编程绝对时间越长,但相对时间则越短,这是起始命令,PC反应速度等因素导致的。
(2)以上测试基于AVR,若用于烧写51型号,则烧写速度较低。
(3)几乎所有AVR MCU出厂时的时钟源使用的是内部1M振荡源,而下载器的下载速度必须低于AVR MCU时钟源的1/4,也就是必须低于250K。初次接入PC机,请根据AVR的实际时钟源,设置相应的烧写速度。对于具备高速时钟源的AVR,如ATMEGA168-20AU若时钟源设置为20M,可采用4M烧写速度,2秒写完16K FLASH ROM!极速烧写体验!

· 采用USB接口连接PC机
- 本款AVR ISP下载器采用PDIUSBD12,实现高速的USB通信。
 每台设备具有独立ID,一台PC机可连接多台本设备

· 与目标板的连接接口
- ATMEL指定的ISP_6PIN标准接口
- ATMEL指定的ISP_10PIN标准接口(使用ISP6PIN转ISP10PIN适配线)
- 用户自定义ISP接口(使用彩色散头适配线)

· 固件可升级
本款AVR ISP下载器使用方法同AT AVRISP mkII下载器完全相同:
- 固件可更新,可将固件更新为支持AVR Studio 4、AVR Studio 5、AVR Studio 6及以上版本
- 如果您的PC机使用的是AVR Studio 4,您可能希望支持AVR Studio 4。降为AVR Studio 4后,您仍可对固件进行升级,升级到支持AVR Studio 6或AVR Studio 7。
- 日后,ATMEL将会推出更多AVR型号,亦会将新的器件型号添加入AVR Studio的器件支持列表。当您在未来开发中需要使用新推出的型号,升级AVR Studio,升级固件程序,便得以支持新的型号。
- 升级方式为自动升级,与市面上的手动升级产品不同,手动升级仅在固件丢失的情况下才需要。

· USB供电
当使用USB连接PC机时,调试器自身由USB供电,但不对外供电(目标板则需要供电)!

· 产品优势
相比ATMEL生产的AT AVRISP MKII:
型号
支持器件型号
支持供电范围
配 置
保 修
 AT AVRISP MKII 新版
ISP& PDI
1.8-5.5V
---
1个月 或 3个月
 USB AVRISP XPII 新版
ISP& PDI
2.1-5.5V
比原装多了许多配件
1年 或 2年

相比部分市面上流通的某些国产AT AVRISP MKII:
- 支持XMEGA。(某些国产MKII仍不支持XMEGA。)
- 配件齐全。(某些国产MKII不提供实用线材、备用线材等。)

产品图片

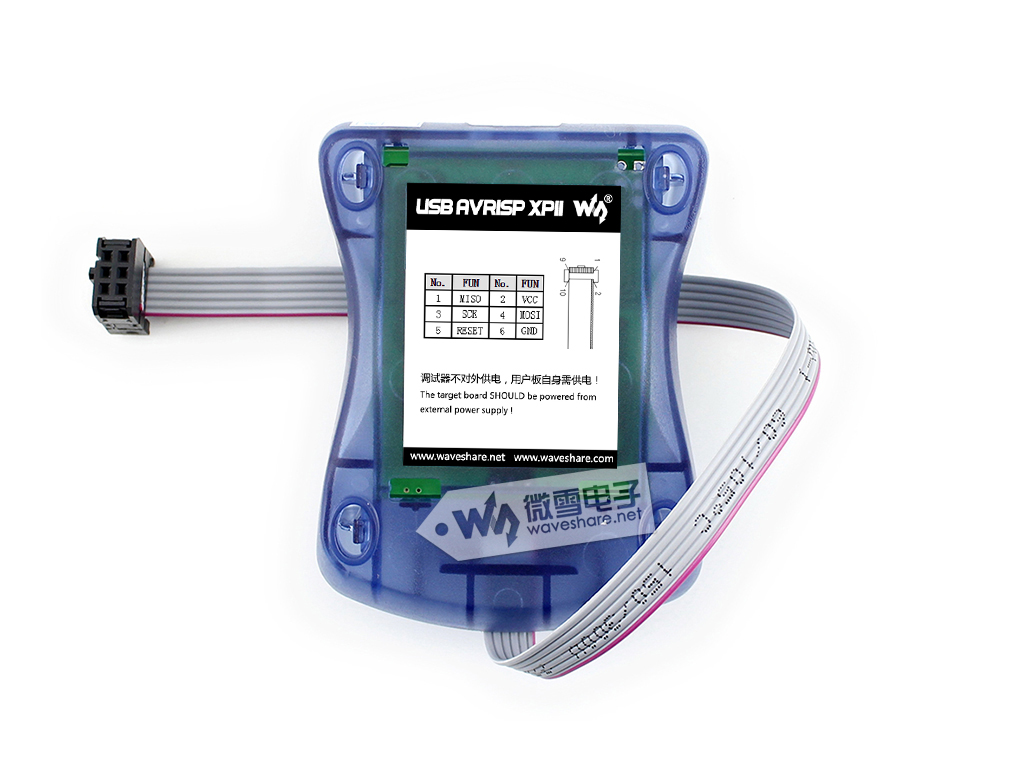

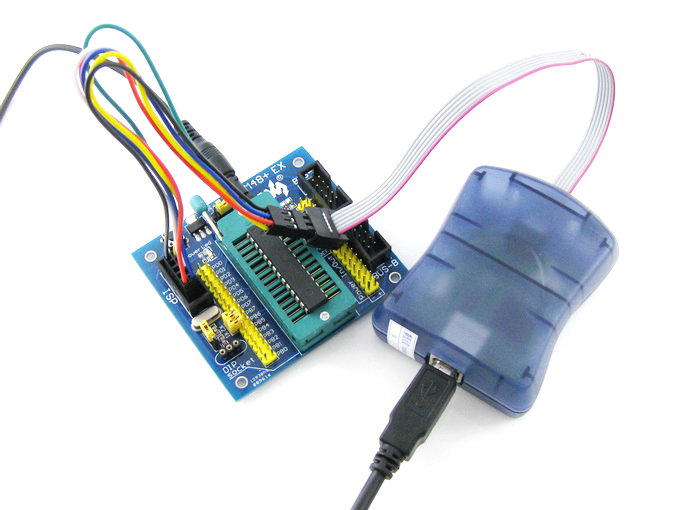

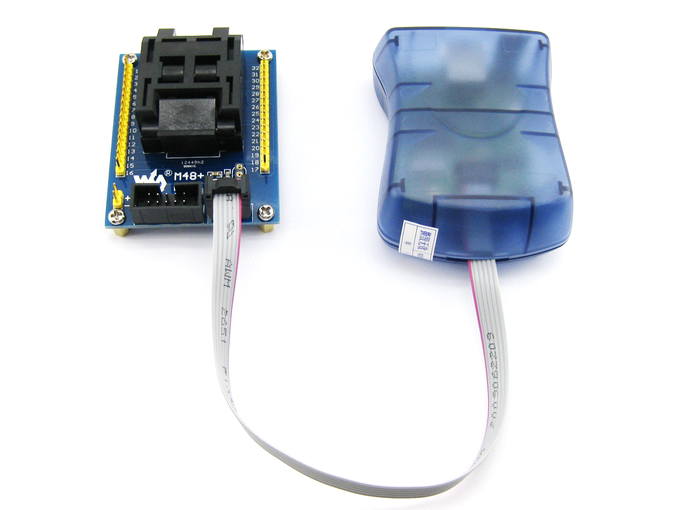

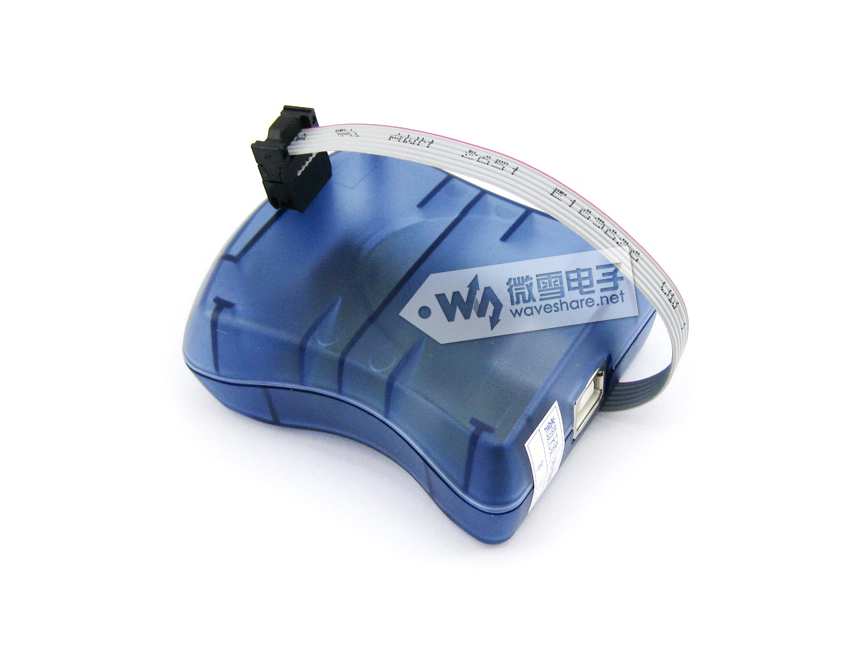

USB AVRISP XPII正面 USB AVRISP XPII背面 USB AVRISP XPII正面 USB AVRISP XPII接开发板 USB AVRISP XPII接芯片烧录座 USB AVRISP XPII包装

硬件接口

问:AVR的ISP接口是如何定义的?
答:我来告诉你!(点击查看)

问:AVR的PDI接口是如何定义的?
答:我来告诉你!(点击查看)

· 兼容PDI_6PIN标准接口
目标板具备PDI_6PIN标准接口,使用引出的连接线直接连接目标板即可。
下面是接口图:


PDI_6PIN接口

· 兼容TPI_6PIN标准接口
目标板具备TPI_6PIN标准接口,使用引出的连接线直接连接目标板即可。
下面是接口图:


TPI_6PIN接口

· 兼容ISP_6PIN标准接口
目标板具备ISP_6PIN标准接口,使用引出的连接线直接连接目标板即可。
下面是接口图:


ISP_6PIN接口

· 兼容ISP_10PIN标准接口
目标板具备ISP_10PIN标准接口,使用ISP_6PIN转ISP_10PIN适配线连接目标板即可。
下面是接口图:


ISP_10PIN接口

说明:ISP接口兼容ATMEL指定的ISP_10PIN标准接口,但不输出ISP的PIN4 “GND”,它对应JTAG的PIN4为“VCC”。 这样,若您的目标板采用ATMEL指定的标准接口依然可以正常连接,但改进后,带来以下优点:ISP错插入MCU的JTAG接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。

· 支持用户自定义ISP和PDI接口
目标板的ISP接口或PDI接口为非标准排列,使用使用彩色散头适配线连接目标板即可。
由于电路板的布板空间不足或特殊设计等因素,用户板的ISP接口需要根据实际情况而定。这时,使用彩色散头适配线即可。


产品选型

型号 ISP-6PIN ISP-10PIN ISP自定义 连接到计算机 烧写速度 支持AVR Studio
USB AVRISP PL 通过适配线 直接支持 通过适配线 USB TO COM (PL2303TA) ★★★ 4及以下
AT AVRISP - 直接支持 - 串口 ★★★ 4及以下
USB AVRISP XPII 直接支持 通过适配线 通过适配线 USB(PDIUSBD12) ★★★★★ 4/5/6/7
AT AVRISP MKII 直接支持 通过适配线 - USB(PDIUSBD12) ★★★★★ 4/5/6/7

产品资料

资料包括:

  • 用户手册
  • 开发软件

下载路径: www.waveshare.net/wiki/USB_AVRISP_XPII

配置清单

  1. USB AVRISP XPII主机 x 1
  2. USB连接线 x 1

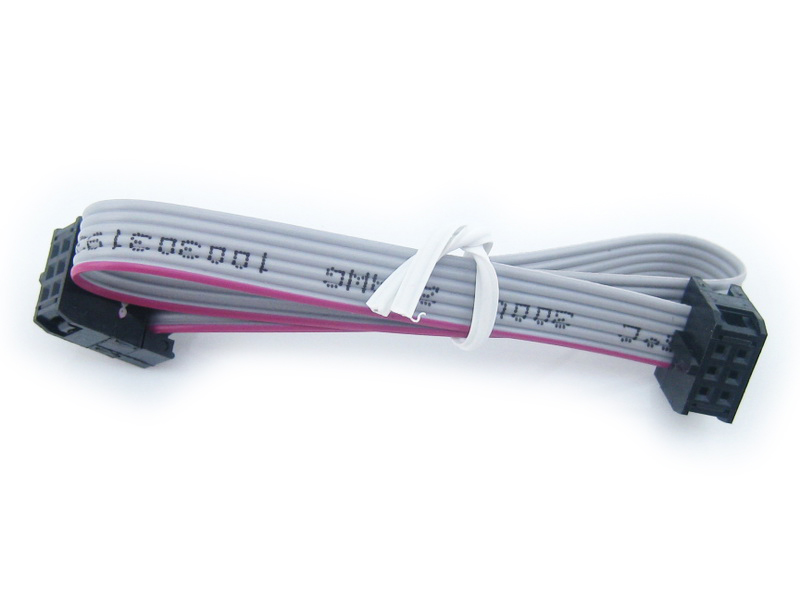

  3. 6PIN连接线(备用) x 1
  4. ISP6PIN转ISP10PIN适配线 x 1
  5. 双排 杜邦线 散头 6PIN转自定义 x 1
  6. 产品保修卡 x 1
  7. 资料光盘 x 1
