T2313+ ADP

主要参数
型号 T2313+ ADP
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
税前 140 135 132 130
含5%普税 147 141.75 138.6 136.5
含17%增税 163.8 157.95 154.44 152.1
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 AVR SOP20 专用测试座、编程座
适用型号 ATtiny2313 SOP20封装及引脚兼容的相关型号,如:
AVR MCU: ATtiny2313,51 MCU:AT89S2051/AT89S4051/AT89LP201/AT89LP4051

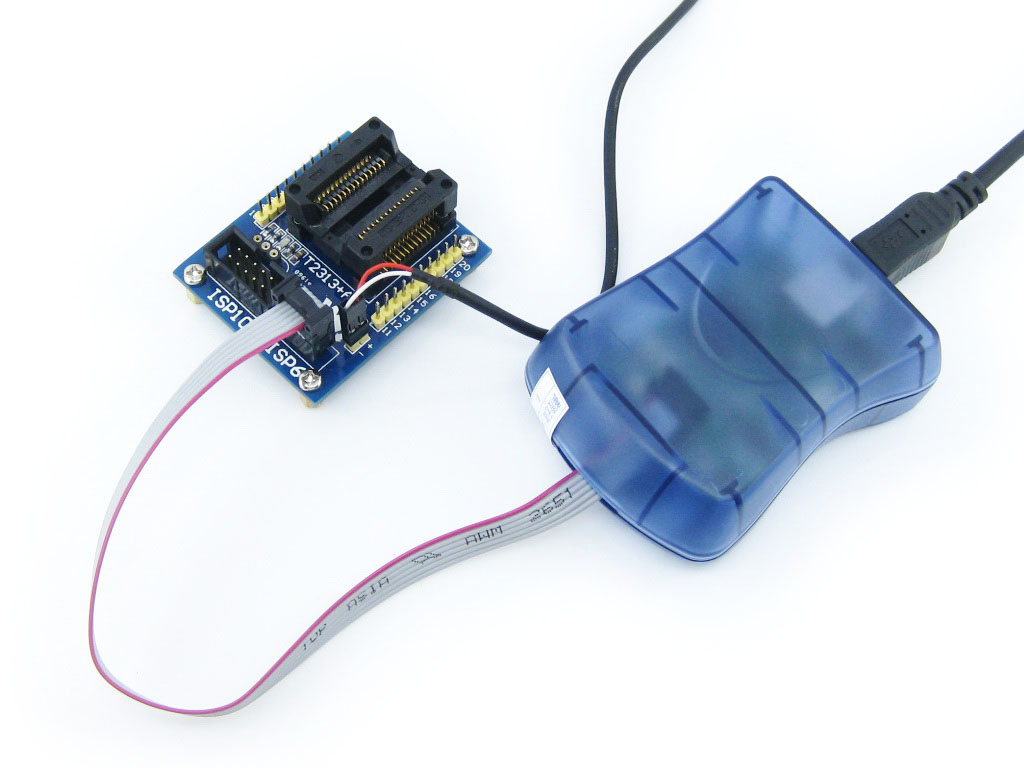

特点 1. 通过ISP接口,可直接对相关型号进行测试、烧写
2. 晶振可更换
3. 以排针方式引出所有引脚,引脚间距为2.54mm(100mil)

规格尺寸

AVR SOP20 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距(mm) 脚位 A(mm) B(mm) C(mm) D(mm) E*F(mm)
OTS-28-1.27-04 1.27 20 10.4±0.2 7.5±0.2 9.2±0.2 - 25.4*27

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

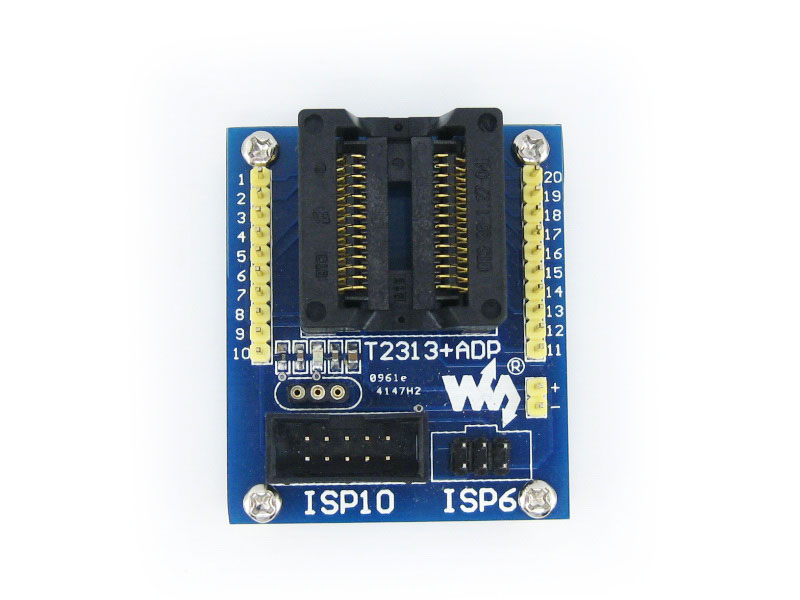

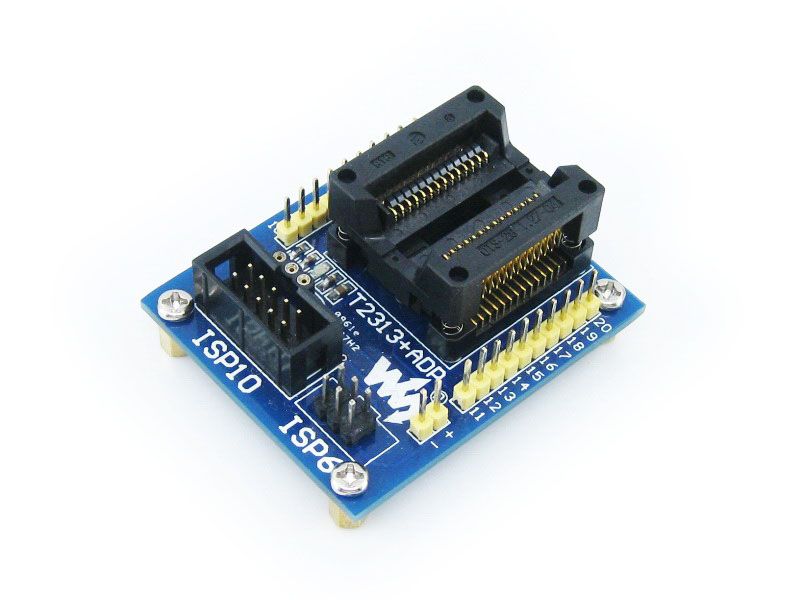

AVR SOP20 测试座实物图片:

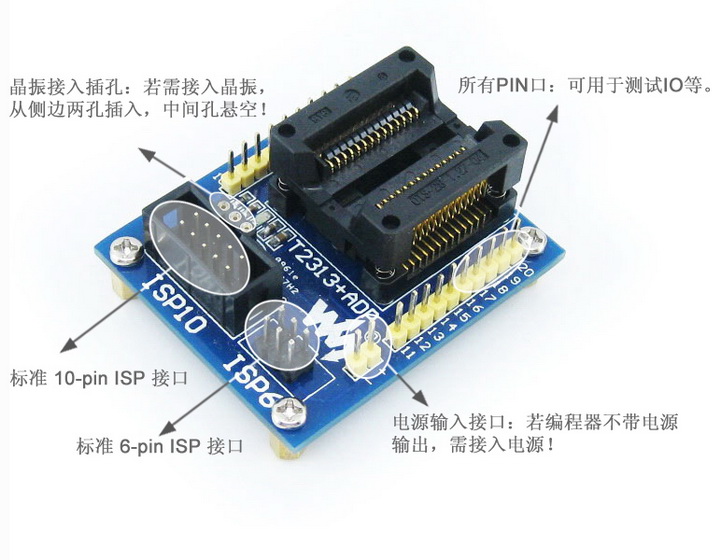

    [ T2313+ ADP 专用测试座简介 ]

  1. MCU引脚排针
    对引脚进行标识,方便测试
  2. 5V电源输入接口
    可通过2PIN接口或圆形接口接入5V电源
  3. 标准6PIN ISP接口
  4. 标准10PIN ISP接口
  5. 晶振插孔
    若需接入晶振,从侧面两边插入,中间悬空!
  6. 电源指示灯

编程接口定义

AVR SOP20 专用编程座/测试座板载ISP标准编程接口,引脚定义如下所示:

10-pin ISP 接口定义
6-pin ISP 接口定义

配置清单

  1. T2313+ ADP × 1
  2. USB取电线 × 1
