产品简介
| 产品用途 |
对STM8的TSSOP20封装0.65mm的引脚间距的单片机进行烧写、测试 |
| 适用型号 |
STM8的TSSOP20封装及引脚兼容的相关型号，如：
STM8L051FxPx / STM8L101FxPx / STM8L151FxPx / STM8S003FxPx
STM8S103FxPx / STM8S903FxPx / STM8SPLNB1
|
| 特点 |
1. 通过SWIM接口，可直接对相关型号进行测试、烧写
2. 晶振可更换
3. 以排针方式引出所有引脚，引脚间距为2.54mm（100mil） |
规格尺寸
TSSOP20 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 |
引脚间距 |
引脚数 |
适用IC尺寸 (参考) |
外型尺寸 (参考) |
| A |
B |
C |
D |
E |
F |
G |
H |
| OTS-20(28)-0.65-01 |
0.65 |
20 |
6.4±0.05 |
4.4±0.05 |
5.2 |
- |
20.2 |
17.6 |
17.5 |
3 |
![]()
示意图
(仅供参考，详细数据请查看编程座PDF及实物) |
产品图片

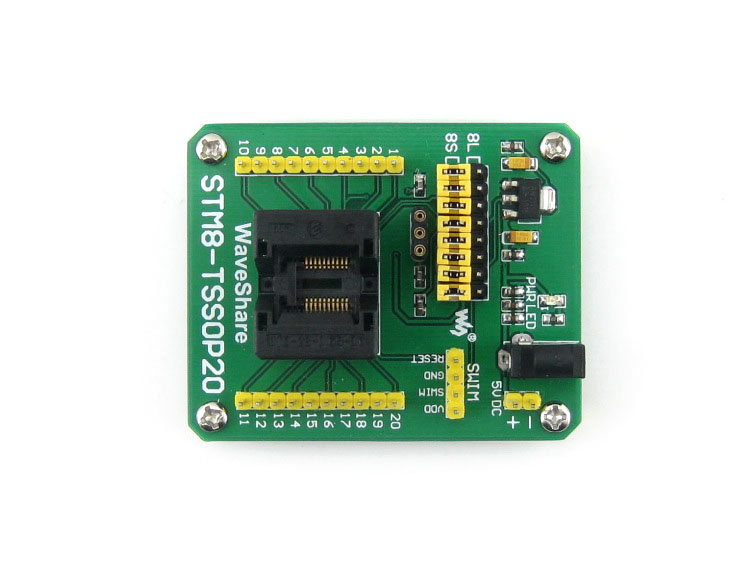

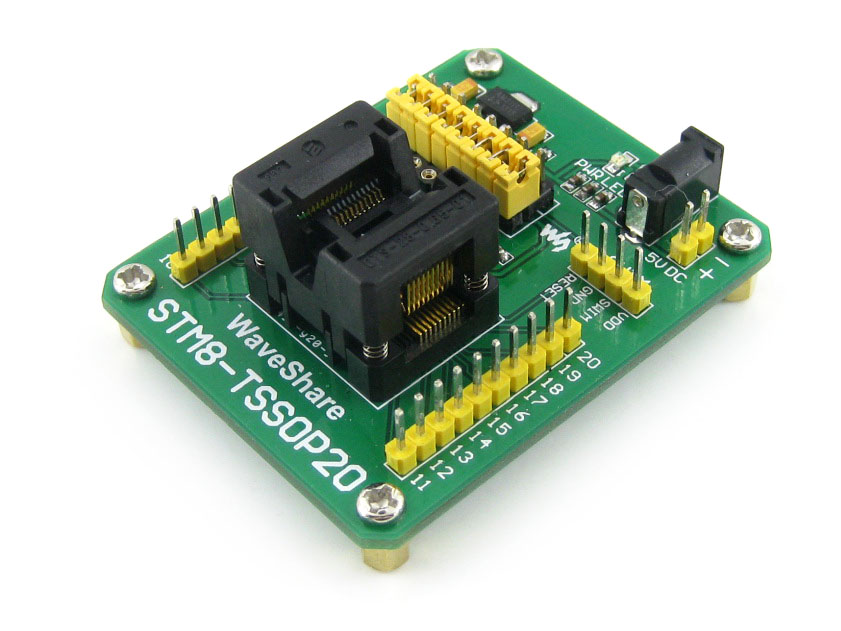

STM8 TSSOP20 编程座/测试座座实物图片：
![]() |

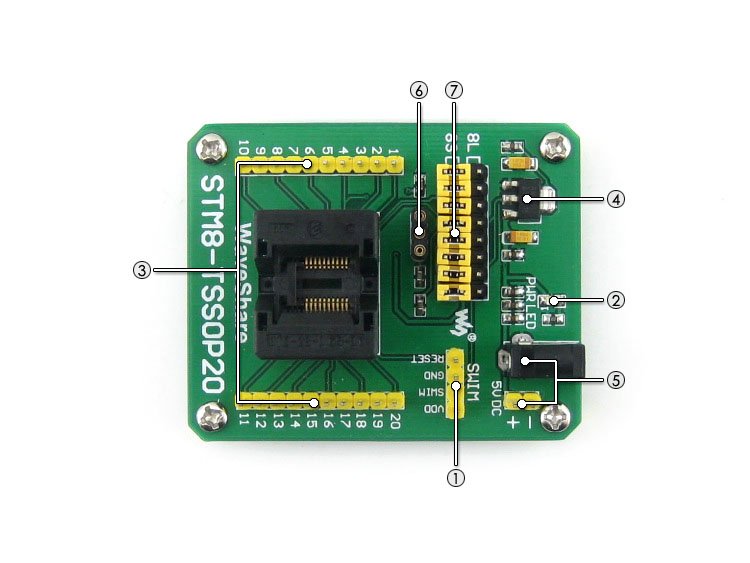

[ STM8-TSSOP20 专用测试座简介 ]
- SWIM仿真/编程接口
兼容ST-LINK
- 电源LED
- MCU引脚排针
对引脚进行标识，方便测试
- 3.3V稳压芯片
板载AMS1117-3.3
- 5V电源输入接口
可通过圆形接口或2PIN接口接入5V电源
- 晶振插孔
接入两侧圆孔（中间孔悬空）
- 型号设置端口
跳到8S：用于STM8S1xx
跳到8L：用于STM8L1xx
|
编程接口定义
STM8 TSSOP20 编程座/测试座板载SWIM标准编程接口，引脚定义如下所示：
SWIM 接口定义
![]()
