STM8-QFP64-0.8

主要参数
型号 STM8-QFP64-0.8
规格
品牌 Yamaichi
备注
价格表
对应数量 @1set @2set @3set @4set
税前 448 440 434 430
含5%普税 470.4 462 455.7 451.5
含17%增税 524.16 514.8 507.78 503.1
版权所有,侵权必究。未经许可,不得用于商业用途。

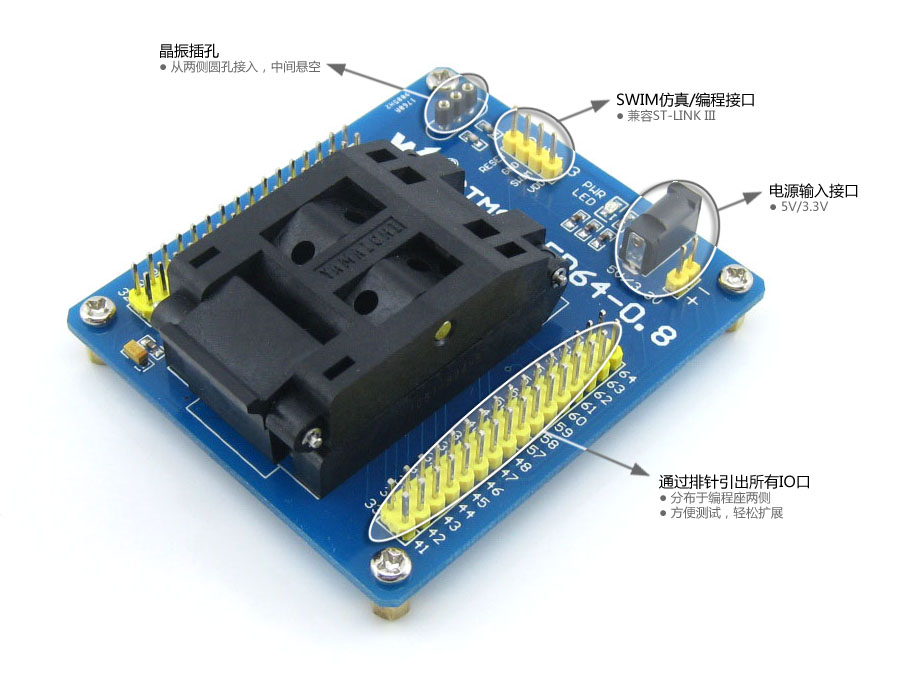

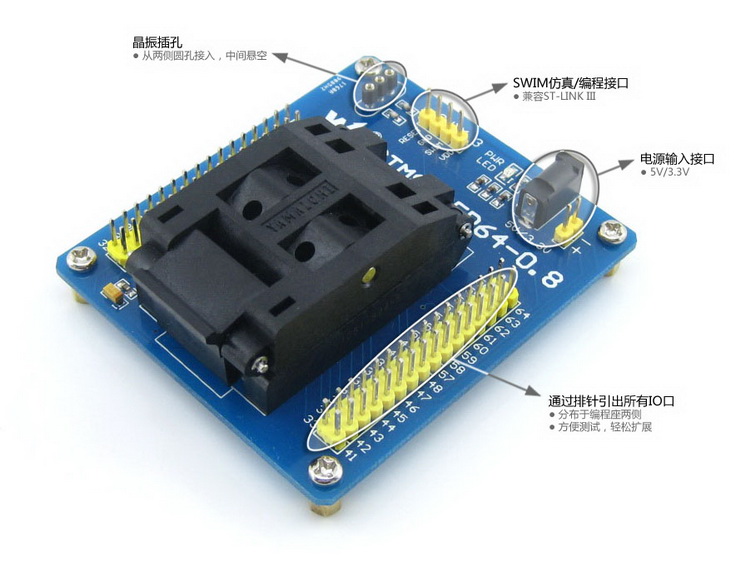

产品简介

产品用途 对STM8的QFP64封装0.8mm的引脚间距的单片机进行烧写、测试
适用型号 STM8的QFP64封装及引脚兼容的相关型号,如:
STM8S207RxTxC / STM8S208RxTxC
特点 1. 通过SWIM接口,可直接对相关型号进行测试、烧写
2. 晶振可更换
3. 以排针方式引出所有引脚,引脚间距为2.54mm(100mil)

规格尺寸

STM8 QFP64 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距(mm) 脚位 A*B(mm) C*D(mm) E(mm) G*H(mm)
IC51-0644-824 0.8 64 14*14 16*16 15.2 30*42.5

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

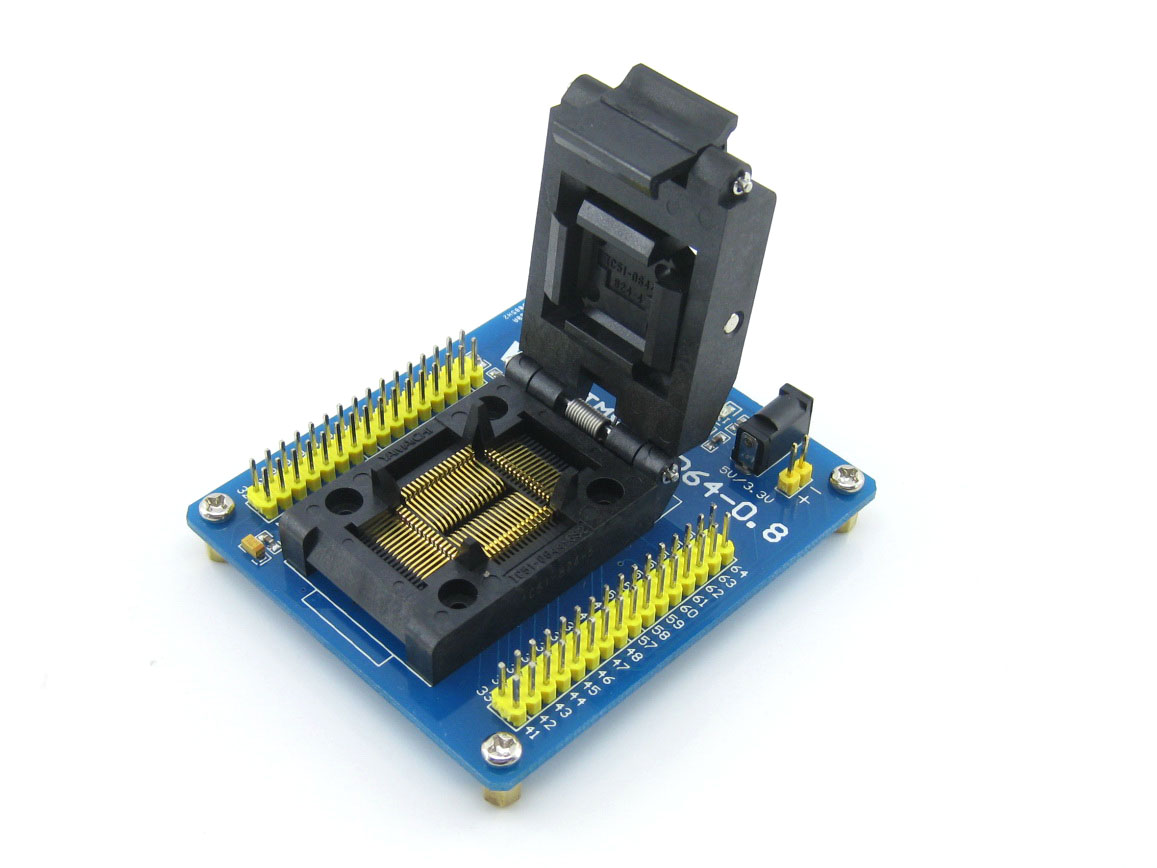

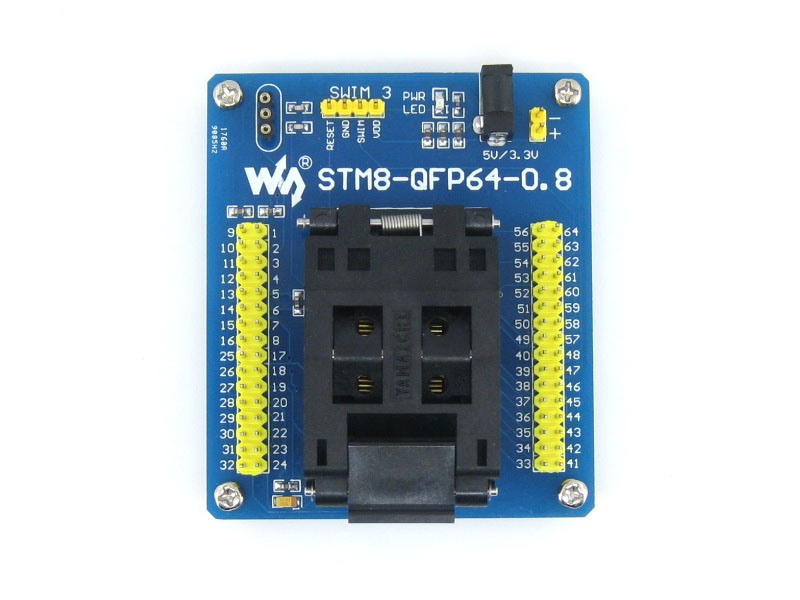

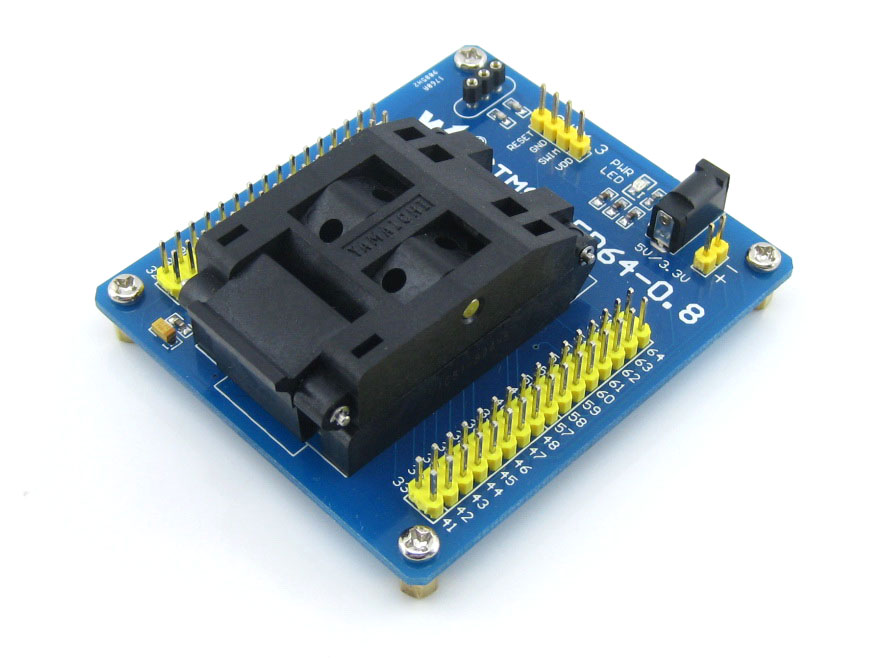

产品图片

STM8 QFP64 编程座/测试座实物图片:

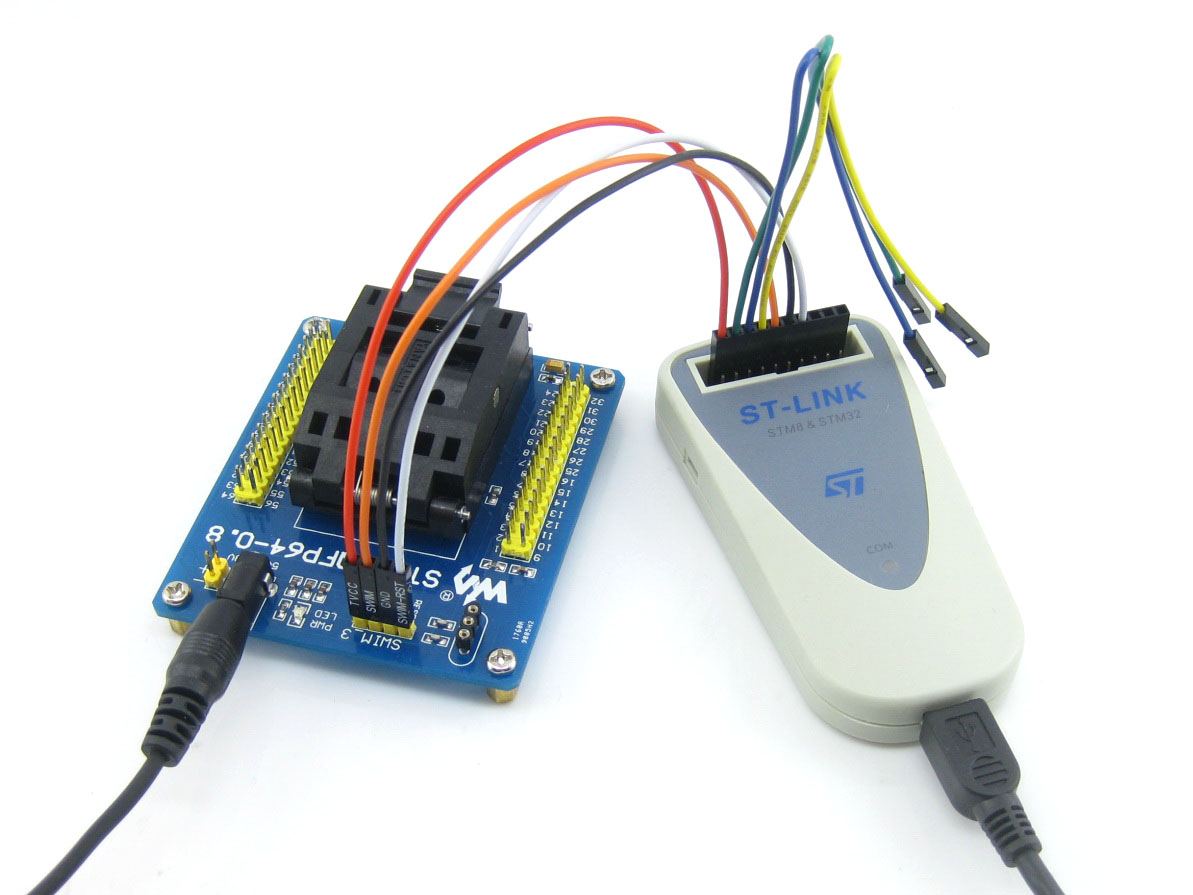

编程接口定义

STM8 QFP64 编程座/测试座板载SWIM标准编程接口,引脚定义如下所示:

SWIM 接口定义

配置清单

  1. STM8-QFP64-0.8 × 1
  2. USB取电线 × 1
