产品简介
产品用途 |
对STM8的QFP48封装0.5mm的引脚间距的单片机进行烧写、测试 |
适用型号 |
STM8的QFP48封装及引脚兼容的相关型号,如:
STM8S105CxTx / STM8S207CxTx / STM8S208CxTx
STM8AF51x8T / STM8AF52x8T / STM8AF61x8T / STM8AF62x8T |
特点 |
1. 通过SWIM接口,可直接对相关型号进行测试、烧写
2. 晶振可更换
3. 以排针方式引出所有引脚,引脚间距为2.54mm(100mil) |
规格尺寸
STM8 QFP48 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:
单位: mm
型号 |
引脚间距 |
引脚数 |
适用IC尺寸 (参考) |
外型尺寸 (参考) |
本体
A x B |
含引脚
C x D |
钳位宽度
E |
1/2 IC 高度
F |
G x H |
IC51-0484-806 |
0.5 |
48 |
7 × 7 |
9 × 9 |
8.2 |
- |
29 × 32 |
示意图
(仅供参考,详细数据请查看编程座PDF及实物) |
产品图片

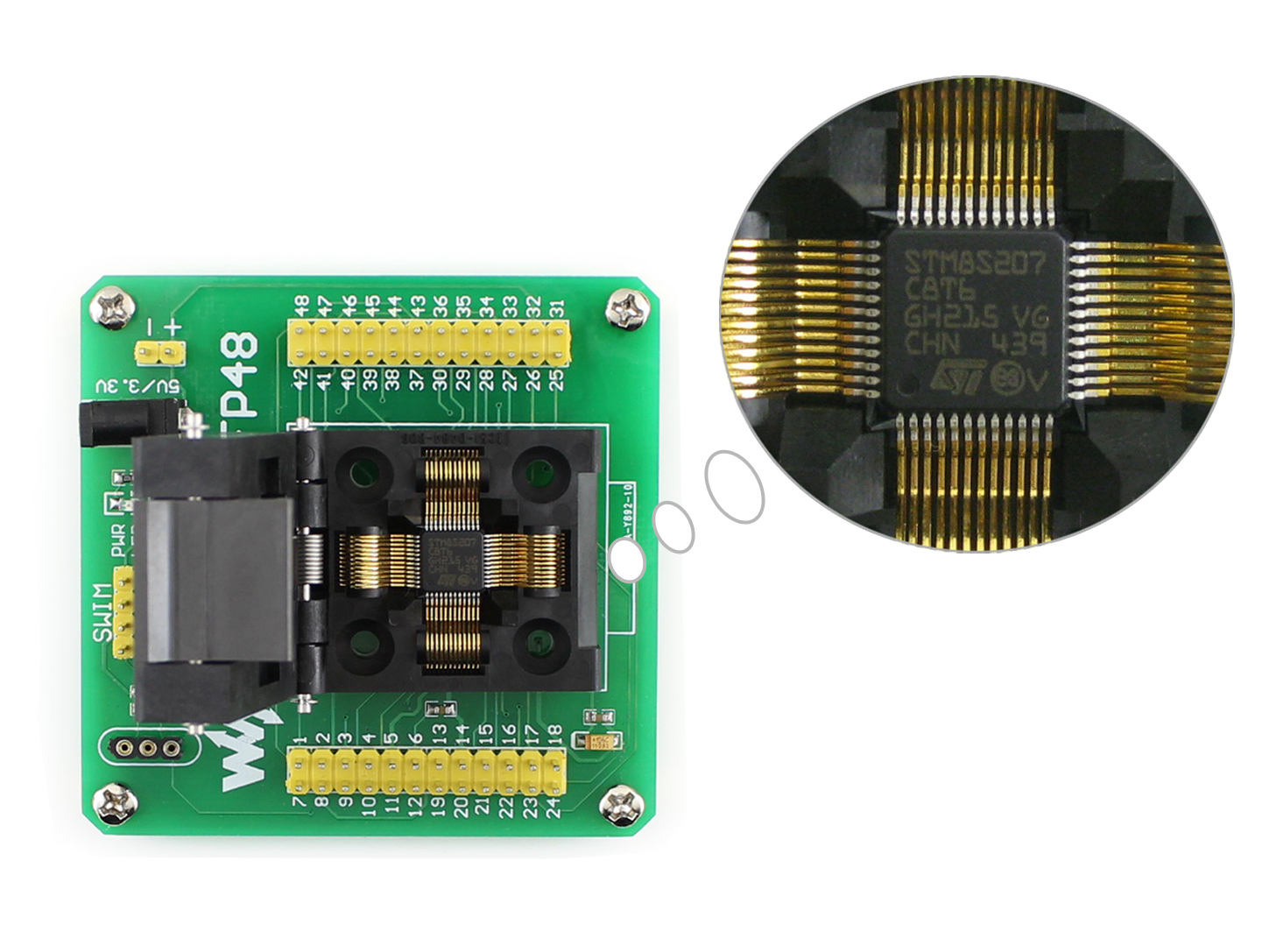

STM8 QFP48 编程座/测试座实物图片:
|
[ STM8-QFP48专用测试座简介 ]
- 晶振插孔
接入两侧圆孔(中间孔悬空)
- SWIM仿真/编程接口
ST-LINK或ST-LINK/V2等编程器接入口
- MCU引脚排针
对引脚进行标识,方便测试
- 电源LED
- 电源输入接口
接入DC5V/3.3V
|
编程接口定义
STM8 QFP48 编程座/测试座板载SWIM标准编程接口,引脚定义如下所示:
SWIM 接口定义
