STM32F3DISCOVERY

主要参数
型号 STM32F3DISCOVERY
规格
品牌 ST
备注
价格表
对应数量 @1set @2set @3set @4set
税前 138 133 130 128
含5%普税 144.9 139.65 136.5 134.4
含17%增税 161.46 155.61 152.1 149.76
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

STM32F3DISCOVERY 是ST公司推出的一款针对高性能STM32F3系列设计的Cortex-M4开发板。

开发板基于STM32F303VCT6设计,开发板还集成了ST-LINK/V2仿真下载器(但仅对外提供SWD接口),免除您另外采购仿真器或下载器的麻烦。更增添了数字陀螺仪L3GD20,助力高精度移动罗盘LSM303DLHC。

ST提供丰富的示例程序,让您更快速的入门STM32F3单片机。一起来释放您的创造力吧!

特点

  • STM32F303VCT6微控制器
    • 256KB FLASH,48 KB RAM
    • 100引脚,LQFP封装
  • 开发板集成ST-Link/V2的仿真调试器(但仅对外提供SWD接口)
  • 指示灯
    • LD1:3.3V电源指示灯
    • LD2:USB通信指示灯
    • LD3:用户指示灯
    • LD4:用户指示灯
    • LD5:用户指示灯
    • LD6:用户指示灯
    • LD7:用户指示灯
    • LD8:用户指示灯
    • LD9:用户指示灯
    • LD10:用户指示灯
  • 按键
    • 复位按钮
    • 用户按钮
  • 电源
    • 可通过USB接口供电5V,也可从外部接入5V或3V电源。
    • 可对外提供5V和3V电源。
  • USB应用接口
    • Mini-B
  • 传感器
    • L3GD20 (数字陀螺仪)
    • LSM303DLHC (三轴电子罗盘/指南针)
  • 规则的引出了所有IO口,方便做相关实验

开发资料

STM32F3DISCOVERY 目前没有配送光盘,客户需登陆ST官网下载:http://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/mcu-eval-tools/stm32-mcu-eval-tools/stm32-mcu-discovery-kits/stm32f3discovery.html

STM32F3DISCOVERY出厂演示视频www.waveshare.net/wiki/STM32F3DISCOVERY

产品图片

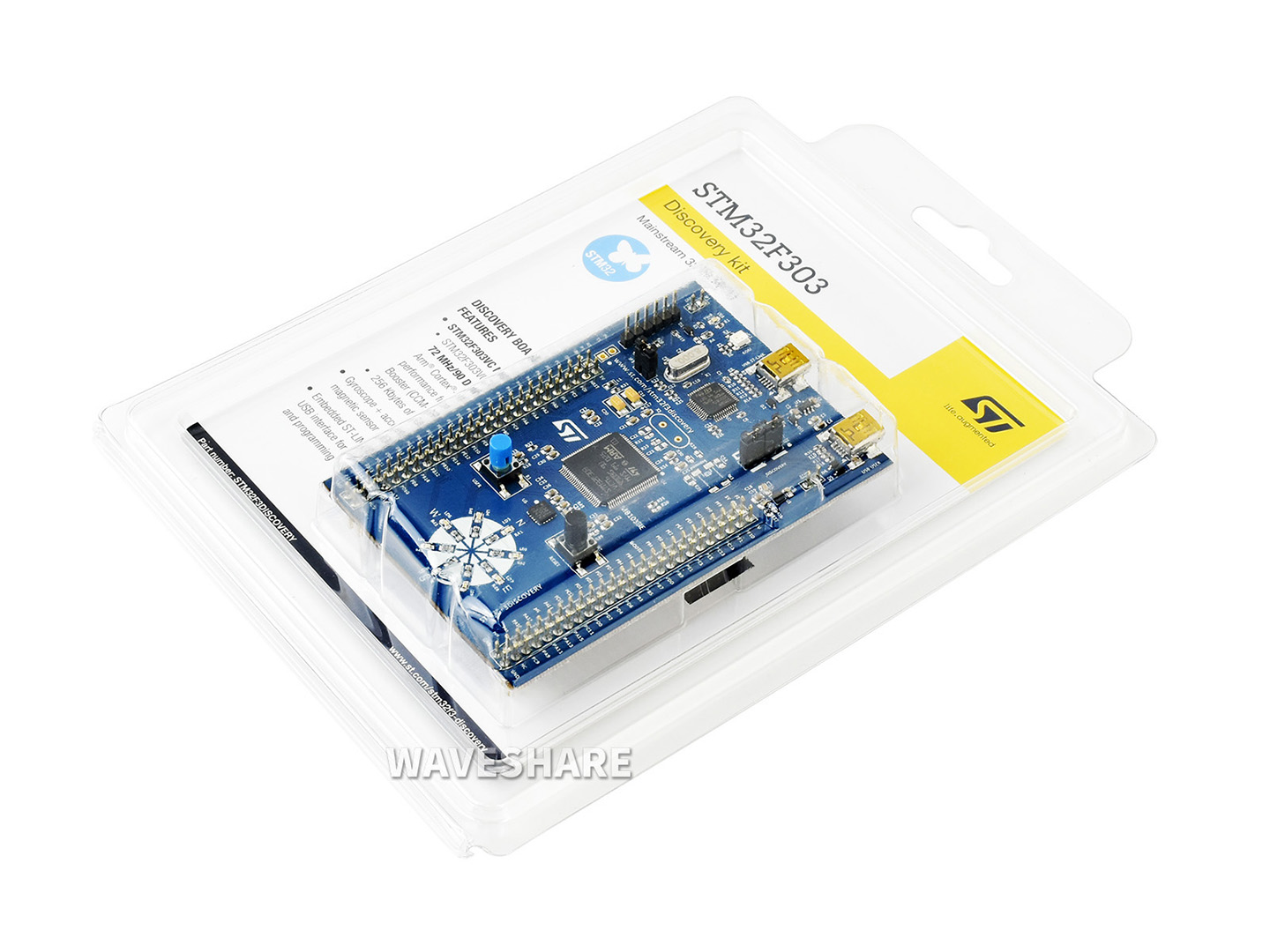

STM32F3DISCOVERY 带包装正面图

STM32F3DISCOVERY 带包装反面图

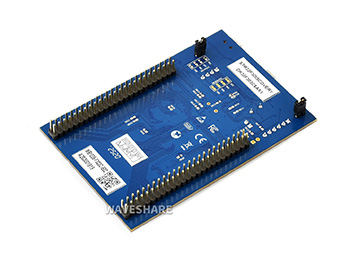

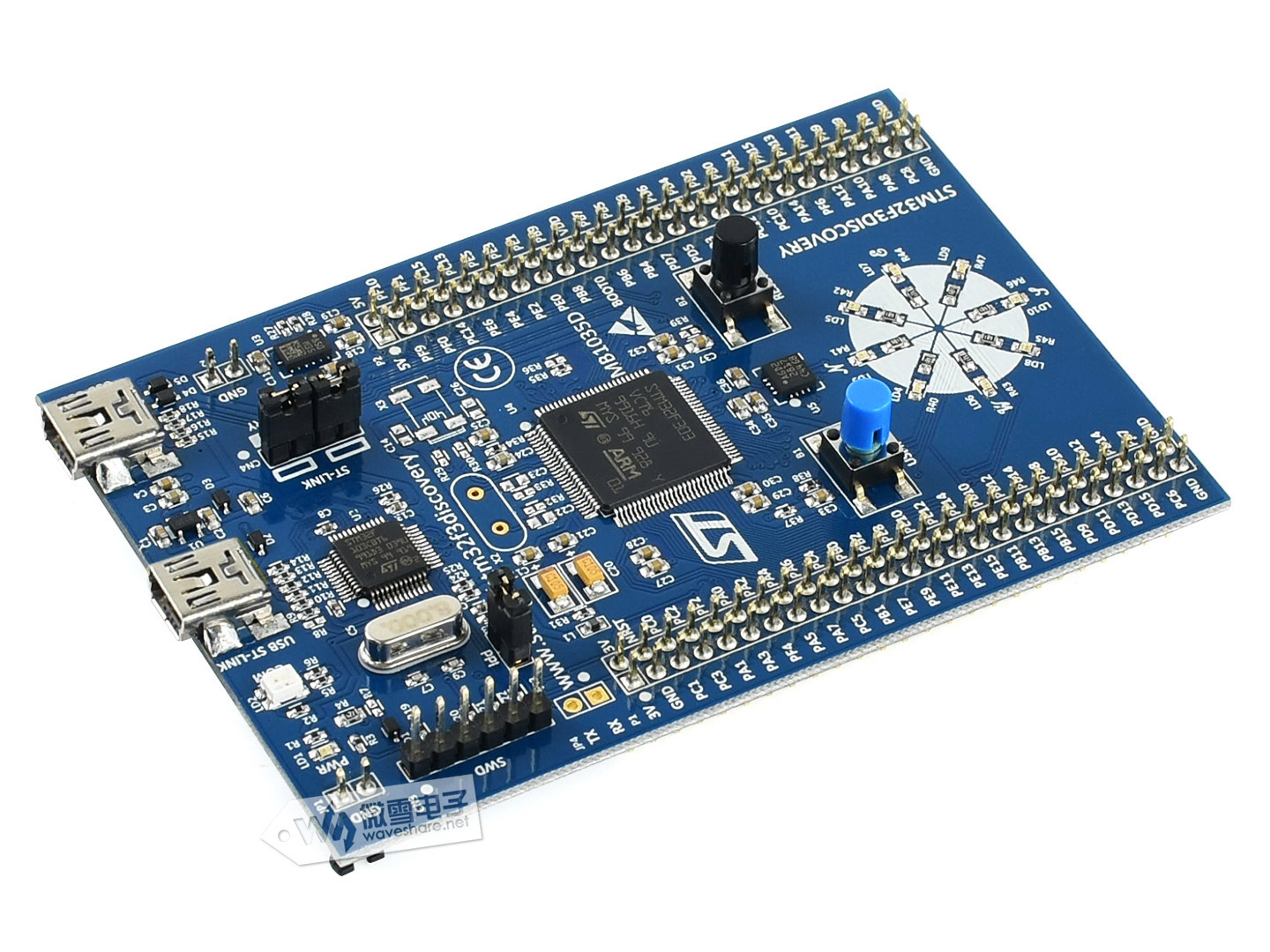

STM32F3 开发板 图一

STM32F3 开发板 图二

STM32F3 开发板 图三

外形尺寸

配置清单

特别注意: 本开发板为原装标配产品,没有配送USB (mini)连接线,如需USB (mini)连接线请另行采购。

  1. STM32F3DISCOVERY x 1
