STM32-QFP64

主要参数
型号 STM32-QFP64
规格
品牌 Yamaichi
备注
价格表
对应数量 @1set @2set @3set @4set
税前 398 392 388 386
含5%普税 417.9 411.6 407.4 405.3
含17%增税 465.66 458.64 453.96 451.62
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 对STM32-QFP64封装的芯片进行测试、编程
适用型号 STM32 QFP64封装:
  • STM32L1xxR系列(如:STM32L151R8,STM32L152RB)
  • STM32F0xxR系列(如:STM32F051RC,STM32F051RB)
  • STM32F1xxR系列(如:STM32F103RC,STM32F100RB)
  • STM32F2xxR系列(如:STM32F207RC,STM32F215RB)
  • STM32F3xxR系列(如:STM32F303R8, STM32F373RB)
  • STM32F4xxR系列(如:STM32F407RC,STM32F415RB)
特点
  • 以排针方式引出芯片所有引脚,引脚间距为2.54mm(100mil)
  • 板载JTAG、SWD、UART1接口,可直接对相关型号进行测试、烧写
  • 板载高速外部晶振插座(晶振可自定义)
  • 板载低速外部晶振(32.768K)
  • 板载两个LED,可用于测试状态指示(可跳开跳线,不占用I/O资源)

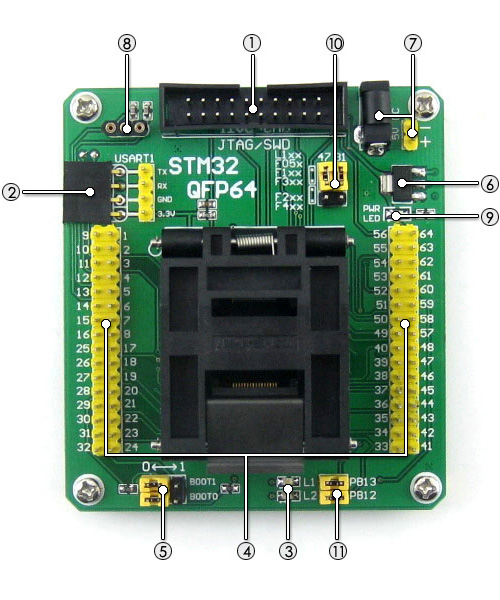

    [ STM32-QFP64 专用测试座简介 ]

  1. JTAG/SWD接口
    兼容ST-LINK / J-LINK / ULINK2 / STX-RLINK
  2. UART1接口
    可用于ISP下载或串口信息调试
  3. LED
    可用于测试状态指示
  4. MCU引脚排针
    对引脚进行标识,方便测试
  5. BOOT0/BOOT1跳线
    可通过跳线选择,采用3种启动方式启动STM32
  6. 3.3V稳压芯片
    板载AMS1117-3.3
  7. 5V电源输入接口
    可通过圆形接口或2PIN接口接入5V电源
  8. 晶振插孔
    接入两侧圆孔(中间孔悬空)
  9. 电源LED
  10. 型号设置端口
    跳到上面:用于STM32F1xx / STM32L1xx / STM32F05x / STM32F3xx
    跳到下面:用于STM32F2xx / STM32F4xx
  11. LED跳线端口
    短接:可使用LED进行测试状态指示,占用I/O
    跳开:不可使用LED进行测试状态指示,不占用I/O
  12. 32.768K晶振 (PCB背面)
    可供内置RTC使用,或用以校准。

规格尺寸

STM32-QFP64 /测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
IC51-0644-807 0.5 64 10.0 x 10.0 12.0 x 12.0 11.3 - 32.0 x 35.0

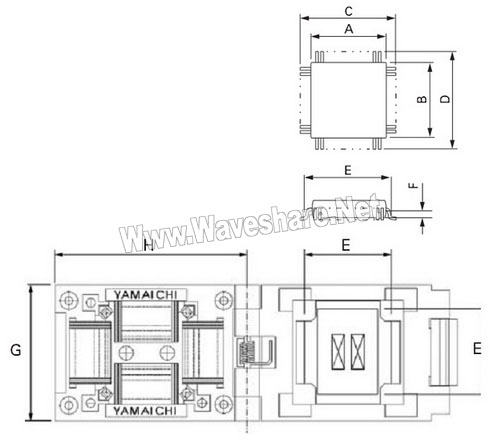

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

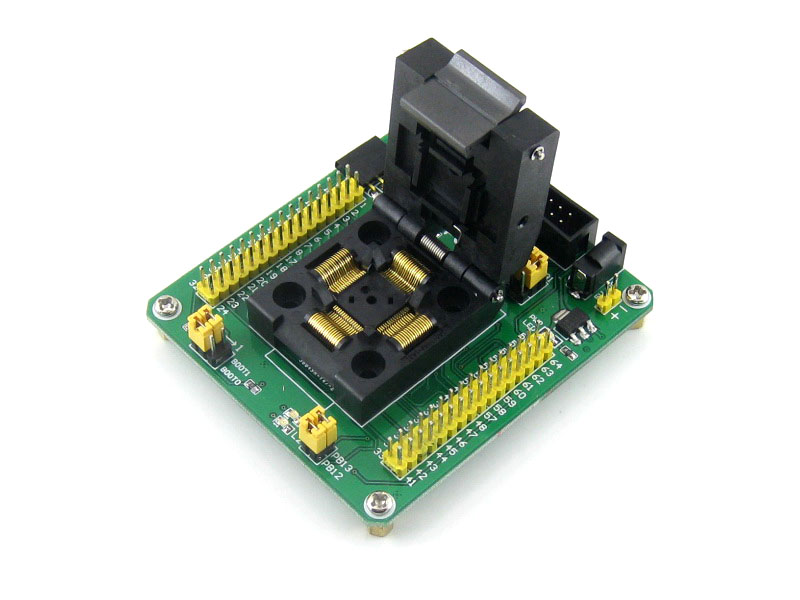

STM32-QFP64 /测试座实物图片:

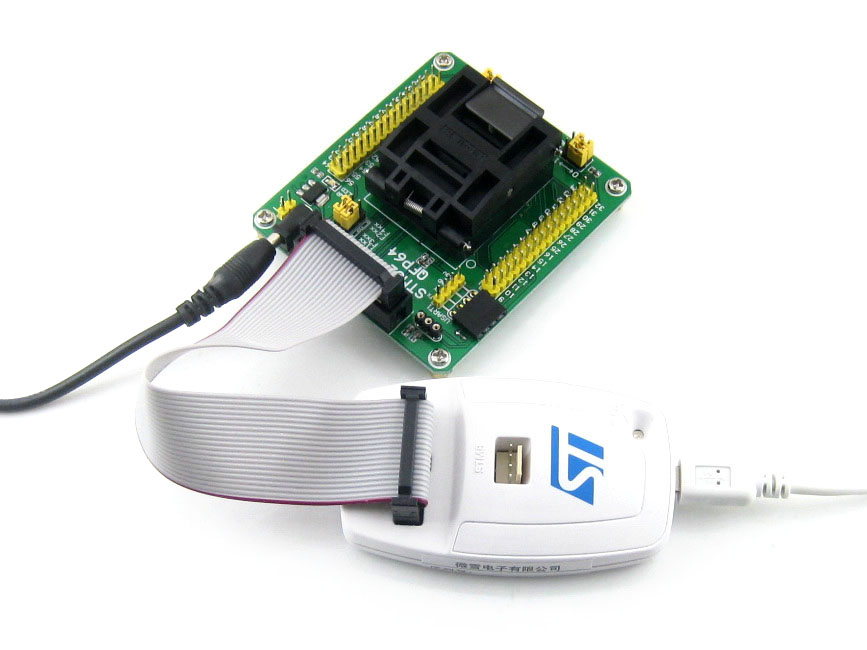

STM32-QFP64测试座接入RLINK示意图 STM32-QFP64测试座接入PL2303模块进行ISP下载示意图 STM32-QFP64测试座接入RS232模块示意图

编程接口定义

STM32-QFP64 /测试座板载JTAG/SWD标准编程接口,引脚定义如下所示:

20-pin JTAG/SWD接口定义

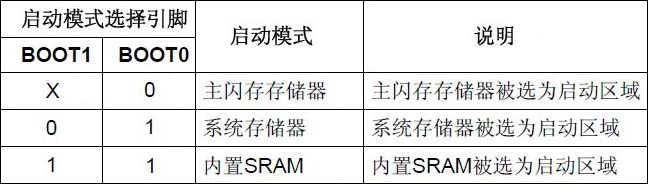

启动模式配置

BOOT接口配置

配置清单

  1. STM32-QFP64 × 1
  2. USB取电线 × 1
