STM32-QFP48

主要参数
型号 STM32-QFP48
规格
品牌 Yamaichi
备注
价格表
对应数量 @1set @2set @3set @4set
税前 338 332 328 326
含5%普税 354.9 348.6 344.4 342.3
含17%增税 395.46 388.44 383.76 381.42
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 对STM32-QFP48封装的芯片进行测试、编程
适用型号 STM32 QFP48封装:
  • STM32L1xxC系列(如:STM32L151C8,STM32L152CB)
  • STM32F0xxC系列(如:STM32F030C8,STM32F051CB)
  • STM32F1xxC系列(如:STM32F103C8,STM32F100CB)
  • STM32F3xxC系列(如:STM32F303C8,STM32F373CB)
特点
  • 以排针方式引出芯片所有引脚,引脚间距为2.54mm(100mil)
  • 板载JTAG、SWD、UART1接口,可直接对相关型号进行测试、烧写
  • 板载高速外部晶振插座(晶振可自定义)
  • 板载低速外部晶振(32.768K)
  • 板载两个LED,可用于测试状态指示(可跳开跳线,不占用I/O资源)

    [ STM32-QFP48 专用测试座简介 ]

  1. JTAG/SWD接口
    兼容ST-LINK / J-LINK / ULINK2 / STX-RLINK
  2. UART1接口
    可用于ISP下载或串口信息调试
  3. LED
    可用于测试状态指示
  4. MCU引脚排针
    对引脚进行标识,方便测试
  5. BOOT0/BOOT1跳线
    可通过跳线选择,采用3种启动方式启动STM32
  6. 5V电源输入接口
    可通过圆形接口或2PIN接口接入5V电源
  7. 晶振插孔
    接入两侧圆孔(中间孔悬空)
  8. 电源LED
  9. LED跳线端口
    短接:可使用LED进行测试状态指示,占用I/O
    跳开:不可使用LED进行测试状态指示,不占用I/O
  10. 32.768K晶振 (PCB背面)
    可供内置RTC使用,或用以校准。
  11. 3.3V稳压芯片 (PCB背面)
    板载AMS1117-3.3

规格尺寸

STM32-QFP48 专业编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
IC51-0484-806 0.5 48 7 × 7 9 × 9 8.2 - 29 × 32

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

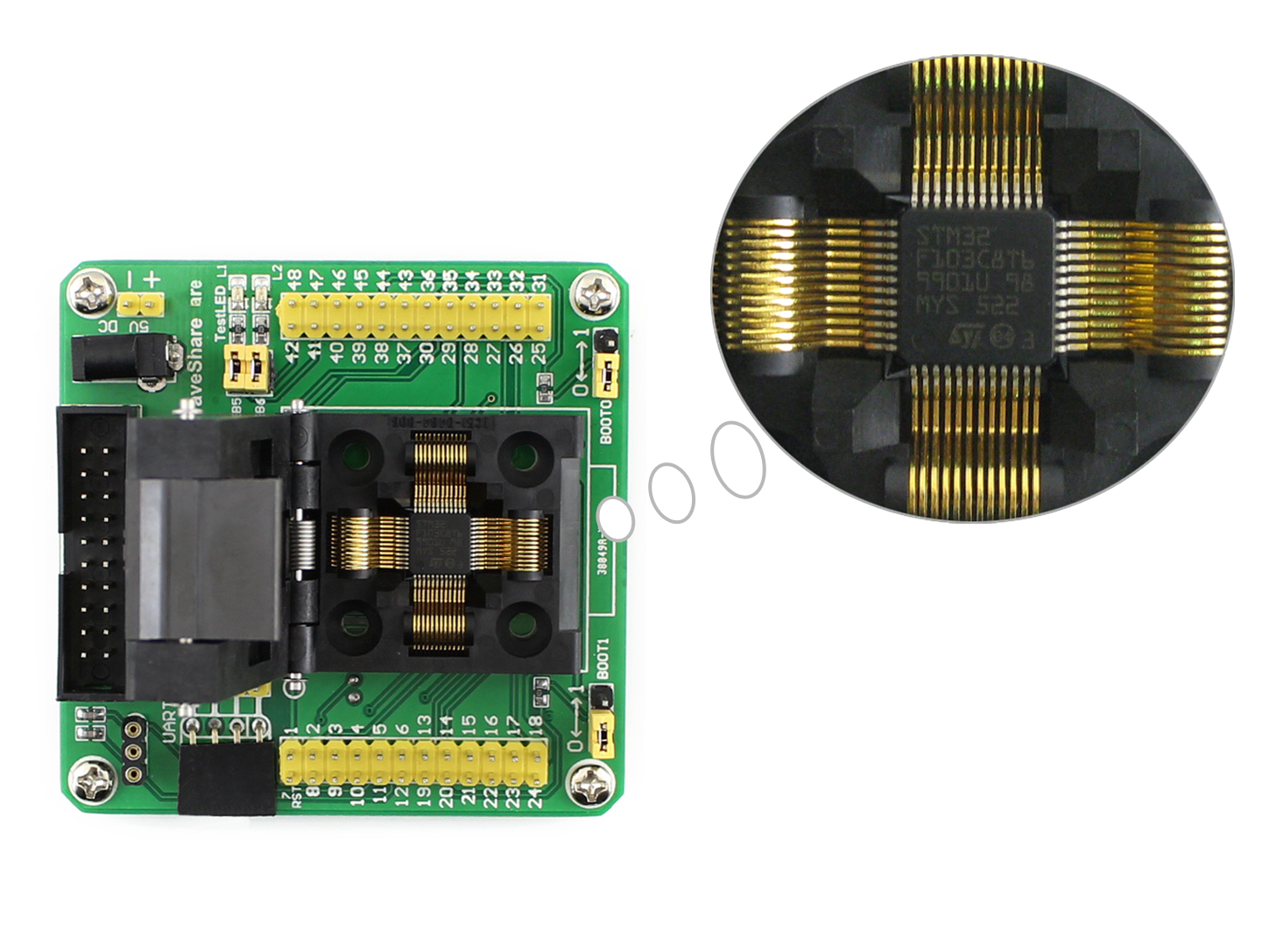

STM32-QFP48 /测试座实物图片:

STM32-QFP48测试座接入RLINK示意图 STM32-QFP48测试座接入PL2303模块进行ISP下载示意图 STM32-QFP48测试座接入RS232模块示意图

编程接口定义

STM32-QFP48 /测试座板载JTAG/SWD标准编程接口,引脚定义如下所示:

20-pin JTAG/SWD接口定义

启动模式配置

BOOT接口配置

配置清单

  1. STM32-QFP48 × 1
  2. USB取电线 × 1
