SN74HC4066

订购信息

型号 封装 在线定购
SN74HC4066D(查看) SOIC14
SN74HC4066N(查看) PDIP14

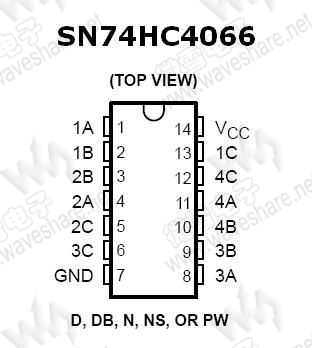

引脚布局

(点击图片看大图)
技术资料—— SN74HC4066 PDF技术资料

SN74HC4066 概述



   74HC4066是一款硅栅COMS四路模拟开关,被设计用于处理模拟和数字信号。74HC4066的各开关允许振幅高达6 V(峰值)的信号进行双向传输。
  74HC4066的各个开关单元拥有各自的使能输入控制(C)。在C端输入高电平将会导通其对应的开关单元。
  74HC4066的应用包括信号选通、斩波、调制解调(modem)、以及用于模数转换/数模转换的信号复用系统。
SN74HC4066 参数
74HC4066 主要参数
电压   2.0~6.0 V
最大传输延迟   15 ns
74HC4066 其他特性
逻辑电平   CMOS
配置   4 X 单刀单掷
74HC4066 封装与引脚
PDIP14, SOIC14, SSOP14, SOP14, TSSOP14

SN74HC4066 特性

  • 宽工作电压范围:2.0~6.0 V
  • 典型开关使能时间:18 ns
  • 低功耗,最大ICC 20μA
  • 低输入电流,最大1μA
  • 高度线性
  • 高输出电压开关率
  • 开关之间低串扰
  • 低导通阻抗:VCC = 6 V时,50 Ω典型值
  • 独立开关控制
