SN74HC11

订购信息

型号 封装 在线定购
SN74HC11D(查看) SOIC14
SN74HC11N(查看) PDIP14

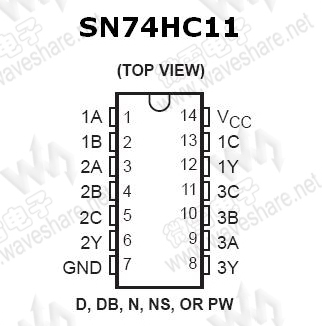

引脚布局

(点击图片看大图)
技术资料—— SN74HC11 PDF技术资料

SN74HC11 概述



   74HC11器件包含3路独立的3输入与门。74HC11的逻辑功能表达式为:Y = A·B·C 或 Y = /(A + B + C),正逻辑
SN74HC11 参数
74HC11 主要参数
电压   2.0~6.0 V
驱动电流   -4/4 mA
最大传输延迟   21 ns
74HC11 其他特性
逻辑电平   CMOS
门数   3
74HC11 封装与引脚
PDIP14, SOIC14, SSOP14, SOP14, TSSOP14

SN74HC11 特性

  • 宽工作电压范围:2.0~6.0 V
  • 输出驱动能力高达10个LSTTL负载
  • 低功耗,最大ICC 20μA
  • 典型tpd = 8 ns
  • 5 V下驱动电流为±4 mA
  • 低输入电流,最大1μA
