RB-STM32F103

产品简介

RB-STM32F103是一款高性价比、多功能的STM32单片机开发平台，配备常用的32位单片机片外资源，仿真接口，配合随板提供的资料及例程，可以让您在最短的时间内，全面的掌握STM32单片机编程技术，特别适合单片机开发者以及电子爱好者使用。

1. CPU：STM32F103ZET6，ARM Cortex-M3内核，512kB Flash，64KB RAM，LQFP 144脚封装
   • 32位RISC性能处理器
   • 32位ARM Cortex-M3结构优化
   • 72 MHz 运行频率/90MIPS(1.25DMIPS/MHz)
   • 硬件除法和单周期乘法
   • 快速可嵌套中断，6~12个时钟周期
   • 具有MPU保护设定访问规则
2. 1MBit *2 的SRAM（ISSI）
3. 128M字节NADN Flash（SAMSUNG）
4. 16M字节NOR Flash（SPANSION）
5. 100M/10M自适应以太网接口(DM9000A)，IEEE802.3x流量控制的全双工模式，16KB SRAM,支持IP/ TCP / UDP校验生成和检查,可从EEPROM自动加载供应商ID和产品标识等优点
6. 16Mbit SPI串行Flash（SST25VF016B）
7. 板载 VS1003B 高性能MP3解码芯片，支持解码音乐格式包括MP3、WMA、WAV、MIDI、P-MIIDI，录音编码格式IMA ADPCM（单声道）。麦克风和线入（Line input）两种输入方式；支持MP3和WAV流；低功耗；具有内部锁相环时钟倍频器；高质量的立体声数模转换器（DAC）；16位可调片内模数转换器（ADC）；高质量的立体声耳塞驱动（30欧）；单独的模拟、数字和IO供电电源；串行的数据和控制接口（SPI）；
8. 外置扬声器，3.5mm接口立体声耳机插座
9. 可调电位器，输入模拟信号
10. 一个5向摇杆，一个Reset按钮、一个wakeup按钮、一个Tamper按键，一个自定义按钮
11. 电压表输入接口
12. BNC输入端子，集成双通道CH1、CH2示波器电路
13. 4个自定义LED
14. RS232串行通信接口(DB9)
15. MicroSD卡插槽(SD模式，不含SD卡)，提供文件系统（FATFS）
16. 标准ARM JTAG 20 PIN仿真接口座(方便连接ST-LINK，JLINK，ULINK2等仿真器)
17. USB HOST接口，嵌入式的主/从设备控制器（SL811HS），可以全速或低速与USB设备通信。
18. LCD插槽，支持3.5寸320*240大屏幕26万色TFT-LCD模块，支持8/16位总线接口，镜面屏，超高清度，FSMC控制,还配备了ADS7843触摸控制器
19. 外接2K IIC接口 EEPROM（24LC02）
20. RS485串行通信芯片（SP3485）
21. CAN2.0A/B通信芯片（SN65VHD230）
22. CAN2.0A/B通信接口，RS485串行通信接口
23. 8M外部石英晶振
24. 32.768KHz石英晶振，提供RTC时钟
25. BOOT选择位，采用开关模式，让用户使用更方便
26. 74HC139地址解码器
27. USB2.0全速DEVICE接口

每块板子出厂的时候都有uCOSII + UCGUI的demo程序，并且光盘附带已经通过编译的uCOSII + UCGUI例程的源代码，让您轻松进入嵌入式的世界！

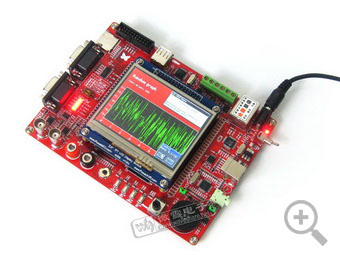

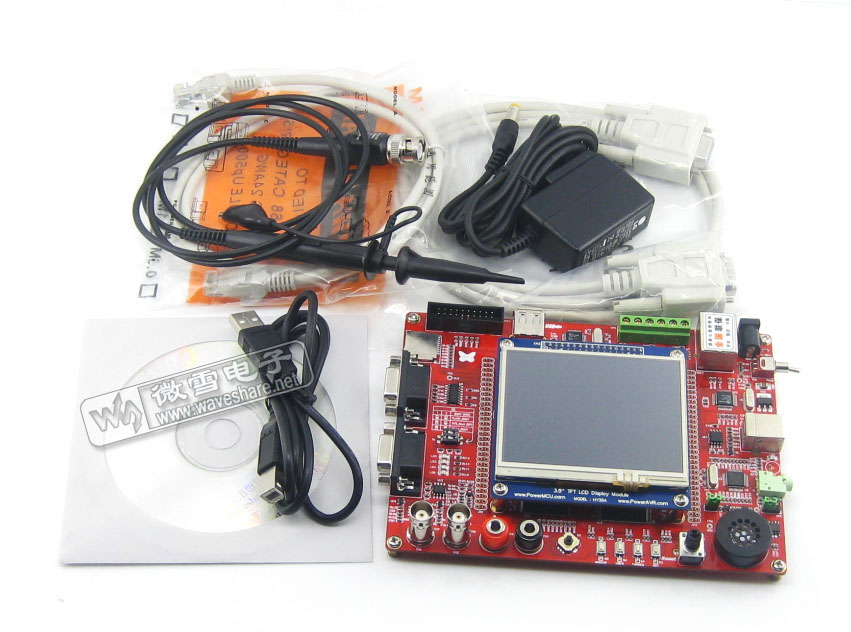

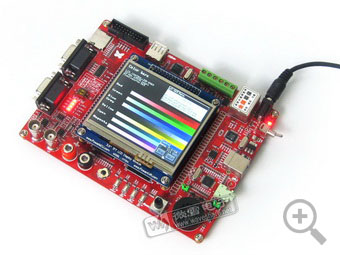

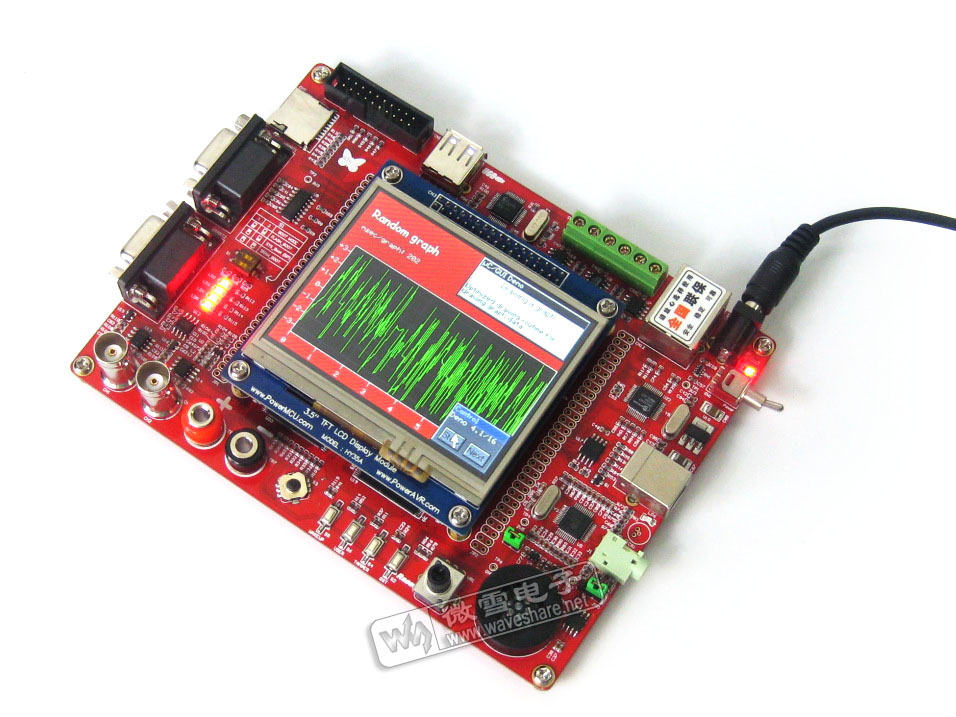

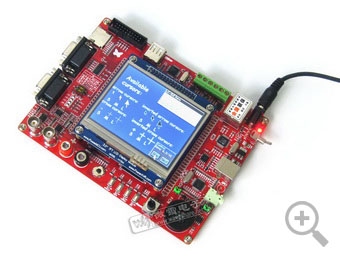

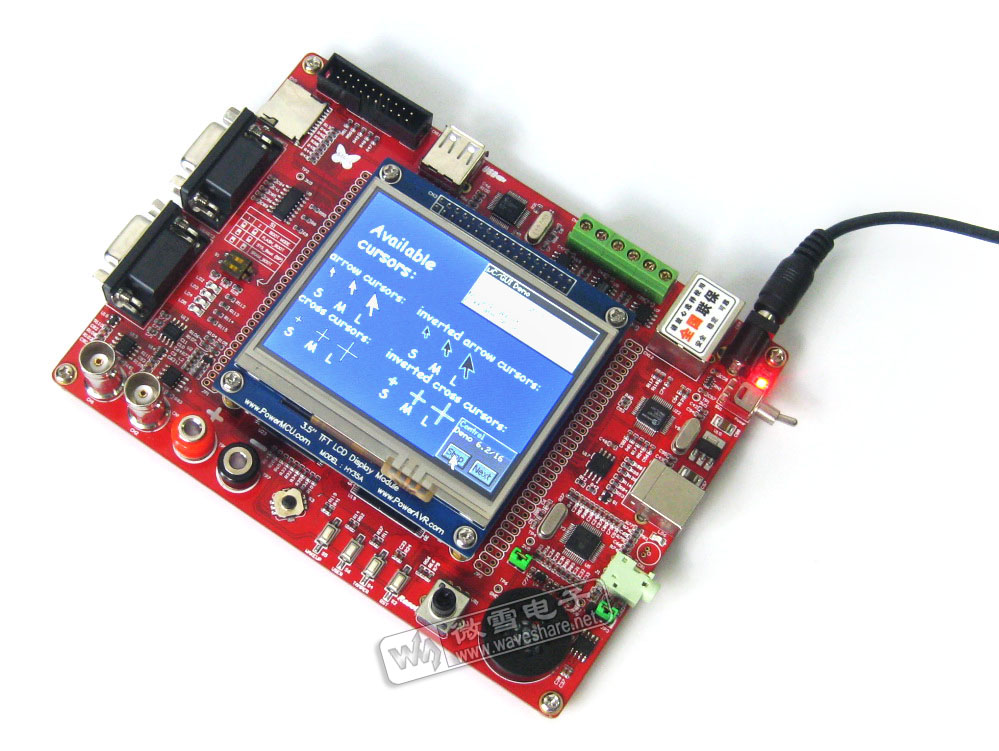

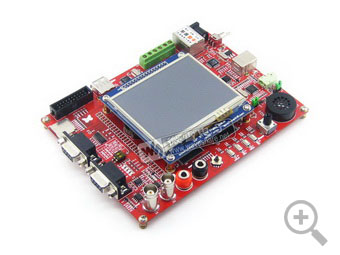

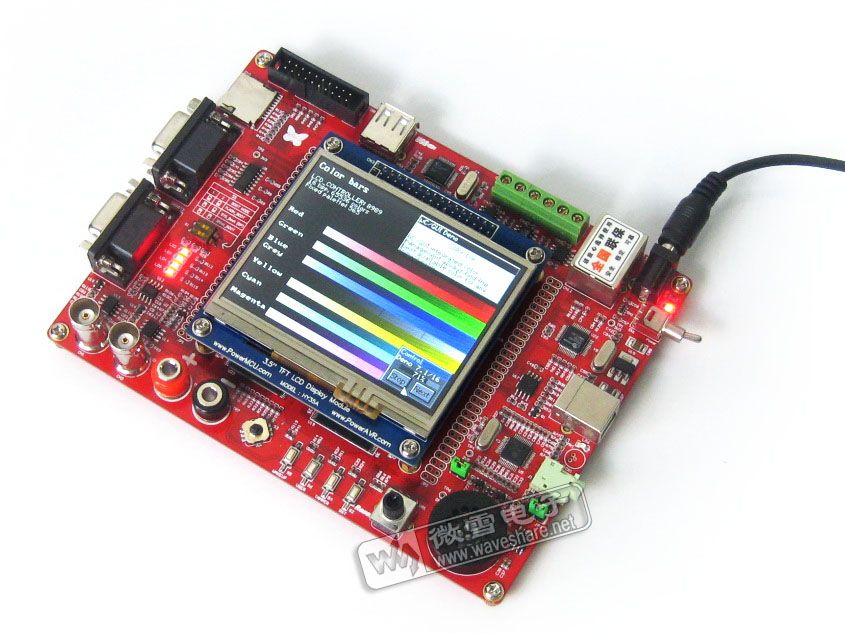

产品图片

配套资料

产品配套光盘中有如下内容：

• 安装软件
  • 包含各种好使好用的软件，是开发的利器
• 驱动库
  • 官方提供的各个外设底层驱动，让开发更快捷
• 实验例程
  • 根据板子硬件内容，包含大量例程
• 文档资料
  • 各个器件的datasheet，让您了解的更详细
• 学习资料
  • 精选STM32的入门学习资料，让您可以快速入门
• 应用文档
  • ST官方所提供的各种应用文档，可以更加深入开发STM32
• 原理图

详细配置
