QL-2006

主要参数
型号 QL-2006
规格
品牌 QLS
备注
价格表
对应数量 @1set @2set @3set @4set
税前 320 312 308 305
含5%普税 336 327.6 323.4 320.25
含17%增税 374.4 365.04 360.36 356.85
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

QL-2006编程器是一款高可靠性,速度快,高性价比的PIC专业烧写器。利用本PIC编程器的自动编程功能,一台电脑可以连接多台QL2006进行大批量烧录,根据芯片的不同您可以在同一台电脑上连接3-5台QL2006烧写器,只要您电脑的USB口够用。由于大多数芯片烧写速度非常快,对一名普通操作人员而言,超过3台编程器可能就需要不停地取放芯片,忙于应付了。

QL-2006编程器配套软件采用较新的PIC烧写算法,保证了烧写的高速及稳定,升级方便,使用可靠。QL-2006编程器支持几百种PIC芯片的烧写、读出、加密等功能,同时具备串口和USB两种通信方式,可以直接用USB供电而无需外接电源,真正一线连机,随身携带方便。另外其超快的烧写速度以及自动编程的功能是您选择它的又一理由;QL-2006在擦除时能自动保护芯片内部时钟校准值不会被擦除(这是较多通用编程器没有的功能),QL-2006采用边编程边校验的方式,为提高烧写OTP芯片的稳定性提供了又一层保障。

QL-2006编程器/烧写器的适用范围:PIC单片机的学习、产品开发、产品调试、PIC单片机的量产烧写。

产品图片

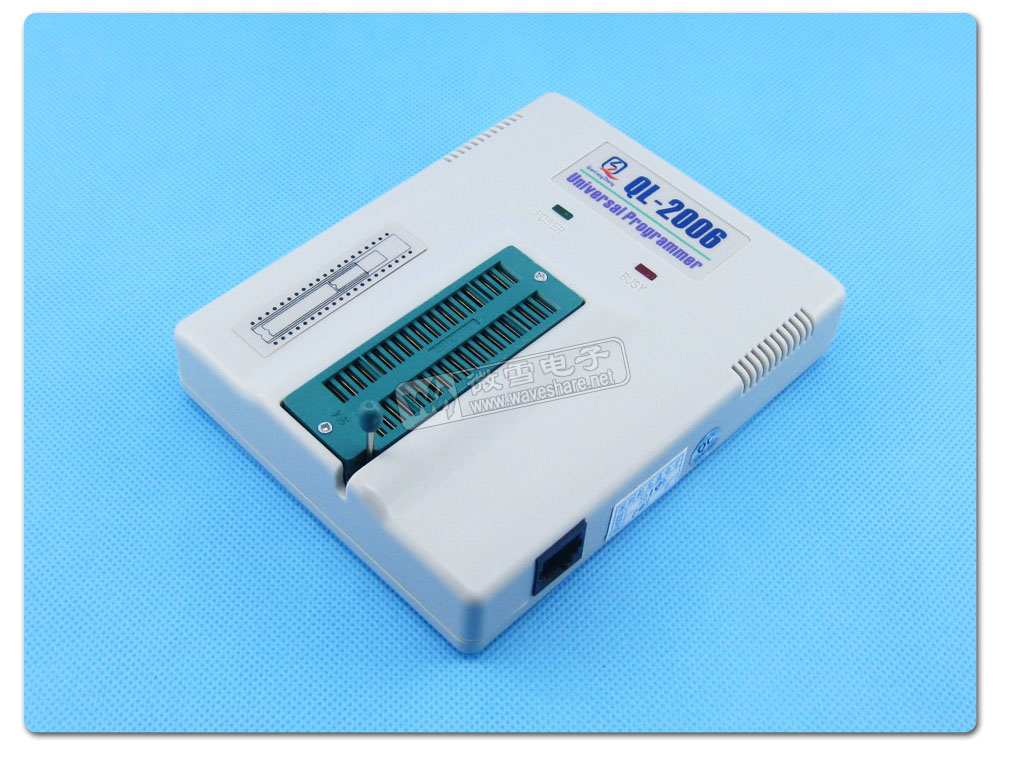

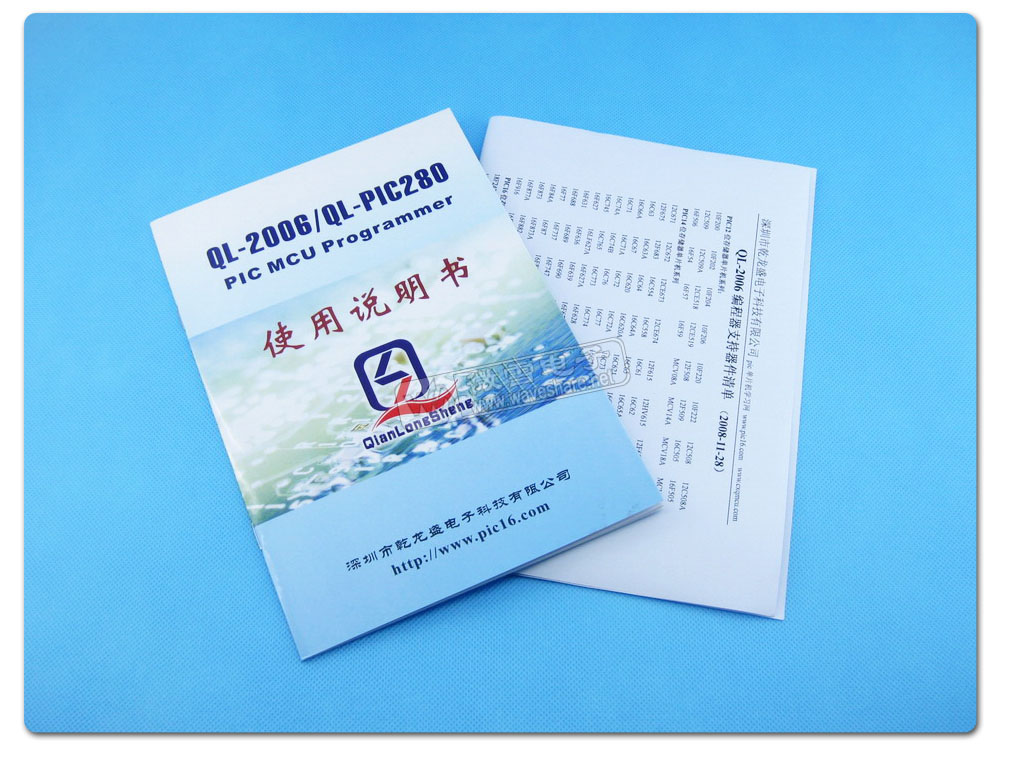

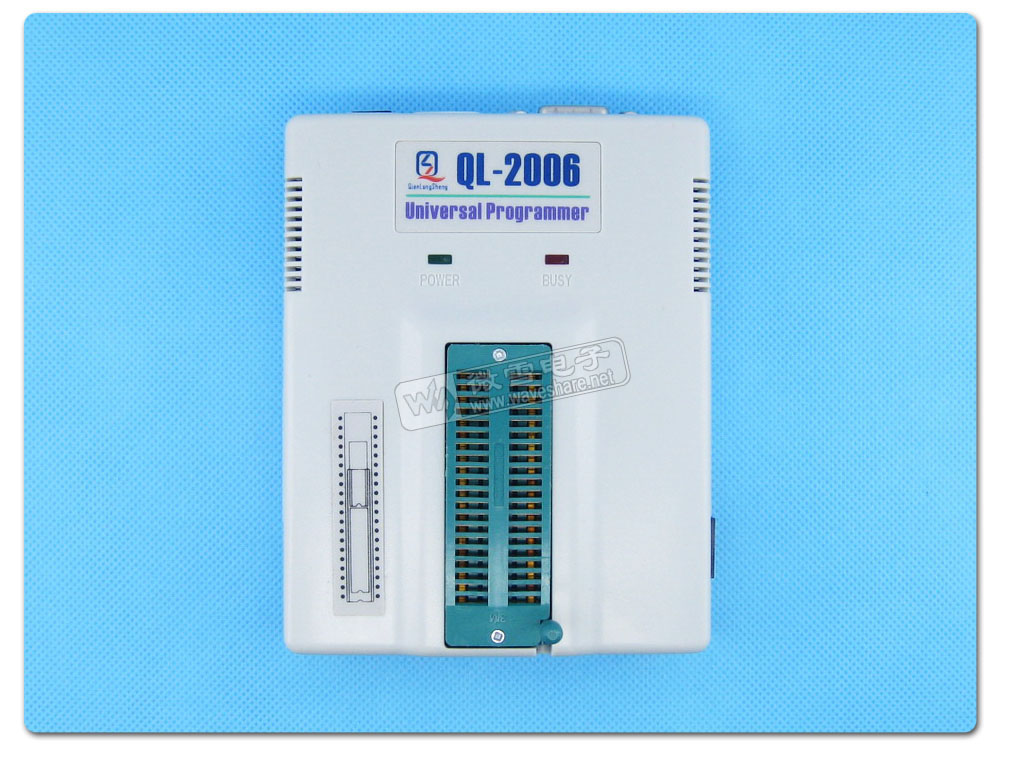

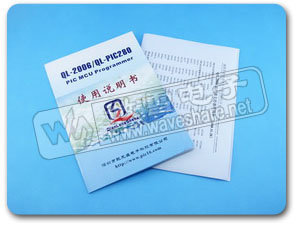

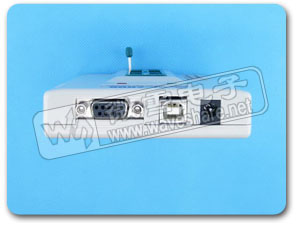

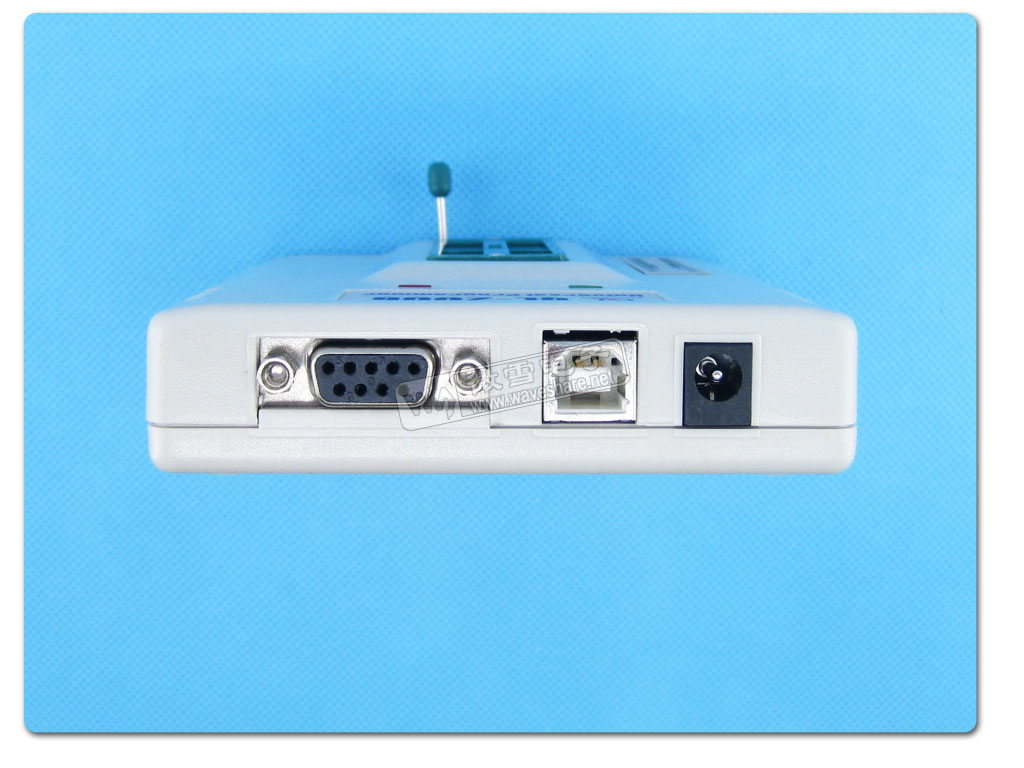

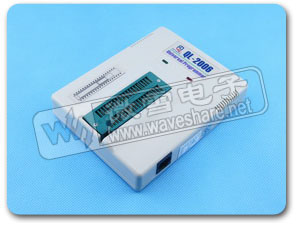

PIC编程器 QL-2006 PIC下载器 QL-2006 PIC烧写器 QL-2006 PIC编程器 QL-2006 说明书 PIC编程器 外包装盒

编程器硬件特点

  • 外型尺寸:120*95*26mm;净重:160g
  • 待机电流:<30 mA;工作电流:80-150mA
  • 编程器采用40针3M镀金插座,可直接对8脚到40脚的DIP器件进行编程
  • 通过贴片适配器或ICSP,可支持贴片器件或引脚数大于40PIN的器件
  • 具有USB和串口两种通信方式,方便没有串口的笔记本电脑使用,USB与串口的切换全电子开关自动切换,不需要手动跳线
  • 对于10FXXX系列的直插器件也可以直接在座上烧与,不需要适配器(较多几仟元的编程器烧10F系列芯片都要加适配器的)
  • 支持器件全,支持的器件包括PIC10XXX/12XXX/16XXX/18XXX,还支持24XXX与93CXX的串行EEPROM
  • 器件算法完全由软件实现,硬件具有在线升级功能,有效保护用户投资利益
  • 有完善的过流保护电路,不会因芯片短路而损坏编程器
  • 连接USB口通讯时,可不用外接电源
  • 内置高速单片机,自动校验数据,确保系统可靠性
  • 高速编程,烧录PIC16F72,擦除+查空+编程+验证,仅3秒
  • 采用表面贴片工艺生产,可靠性高,使用寿命长;
  • 编程器体积小巧,适合外出携带;
  • 通过内置的ICSP接口(ICSP接口完全兼容于MICROCHIP的ICD接口),可以直接支持ICSP(在线路板编程)而无需任何附加装置,用户可以等电路板焊好后,再写入程序,对于FLASH单片机,更是可以完成在线升级功能

编程器软件特点

  • 全中文界面,中文在线帮助系统,方便用户使用。(连配置位的设置也全部做成了中文的,有利于初学者使用)
  • 同时我们还提供了英文版的烧写软件,为海外客户的使用提供了方便
  • 具有设定芯片接触可靠后自动编程功能,便于批量生产。(只需把芯片放入而无需按任何安按键即可完成芯片的烧写)
  • 具有编程计数功能,可预设烧写数量,并对烧写数量计数
  • 系列号自动增加功能,可设置自增区域(ID/ROM/EEPROM区)/自增进制(16进制/10进制)/自增起始地址/结束地址/自增步长,可设置自增时忽略高字节
  • 自动识别文件中的配置字及内部EEPROM数据
  • 全面的信息提示,烧写的过程同时有声音提示,让用户清楚了解工作状态
  • 具有自动检测编程器硬件功能,软件启动时自动检测及设置编程器硬件,无须手动设置及可使用
  • 设有烧写数据监测。通过计算校验和,能够立即发现烧写数据是否被改变.校验和公式遵从Microchip定义
  • 可以方便地读出芯片程序区的内容
  • 兼容Windows98和Windows2000/NT,Windows XP,Windows 2003等操作系统
  • 程序支持*.HEX或*.BIN文件的载入,可支持*.BIN文件保存为*.HEX格式
  • 缓冲区填充功能
  • 可以自动保护芯片的时钟校准值不被擦除
  • 可以直接烧写解密单片机获得的BIN文件而不需要做任何的设置
  • 自动更新文件,用于产品开发调试更方便

烧写速度实例

芯片型号 PIC16F72 PIC12F629 PIC16F630 PIC16F54
时间 3秒 4秒 5秒 2秒
芯片型号 PIC16F628A PIC16F716 PIC16F84A PIC18F877A
时间 8秒 7秒 8秒 12秒

以上为芯片程序几乎=满容量时的擦除+查空+编程+校验所有步骤的实测时间,实际使用时根据程序大小会有不同。

支持器件列表

QL-2006 PIC编程器支持器件列表(软件将随PIC的新推出器件不断升级,升级方便,本编PIC程器硬件软件都支持在线升级,升级信息将在网站公布):

10系列:
PIC10F200 PIC10F202 PIC10F204 PIC10F206 PIC10F220 PIC10F222
12C系列:
PIC12C508 PIC12C508A PIC12C509 PIC12C509A PIC12C671 PIC12C672
PIC12CE518 PIC12CE519 PIC12CE673 PIC12CE674
12F系列:
PIC12F508 PIC12F509 PIC12F629 PIC12F635 PIC12F675 PIC12F683
PIC12F615 PIC12HV615 PIC12F510
MCV系列:
MCV08A MCV14A MCV18A MCV28A
HA系列:
HA2089 HA2099 HA3089 HA3099
16C系列:
PIC16C505 PIC16C554 PIC16C558 PIC16C61 PIC16C62 PIC16C62A
PIC16C62B PIC16C63 PIC16C63A PIC16C64 PIC16C64A PIC16C65
PIC16C65A PIC16C65B PIC16C66 PIC16C66A PIC16C67 PIC16C620
PIC16C620A PIC16C621 PIC16C621A PIC16C622 PIC16C622A PIC16C71
PIC16C71A PIC16C72 PIC16C72A PIC16C73 PIC16C73A PIC16C73B
PIC16C74 PIC16C74A PIC16C74B PIC16C76 PIC16C77 PIC16C710
PIC16C711 PIC16C712 PIC16C716 PIC16C745 PIC16C765 PIC16C773
PIC16C774 PIC16C83 PIC16C84
16F系列:
PIC16F505 PIC16F506 PIC16F54 PIC16F57* PIC16F59* PIC16F627
PIC16F616 PIC16HV616 PIC16LF627A PIC16F627A PIC16F628 PIC16LF628A
PIC16F628A PIC16F630 PIC16F631 PIC16F636 PIC16F639 PIC16F648A
PIC16F677 PIC16F676 PIC16F683 PIC16F684 PIC16F685 PIC16F687
PIC16F688 PIC16F689 PIC16F690 PIC16F716 PIC16F72 PIC16F73
PIC16F74 PIC16F76 PIC16F77 PIC16F737 PIC16F747 PIC16F767
PIC16F777 PIC16F785 PIC16F83 PIC16F84 PIC16F84A PIC16F87
PIC16F88 PIC16F818 PIC16F819 PIC16F870 PIC16F871 PIC16F872
PIC16F873 PIC16F873A PIC16F874 PIC16F874A PIC16F876 PIC16F876A
PIC16F877 PIC16F877A PIC16F913 PIC16F914 PIC16F916 PIC16F917
PIC16F882 PIC16F883 PIC16F884 PIC16F886 PIC16F887
18F系列:
PIC18F242 PIC18F248 PIC18F252 PIC18F258 PIC18F442 PIC18F448
PIC18F452 PIC18F458 PIC18F1220 PIC18F1320 PIC18F2220 PIC18F2221
PIC18F2320 PIC18F2321 PIC18F2331 PIC18F2410 PIC18F2420 PIC18F2431
PIC18F2450 PIC18F2455 PIC18F2480 PIC18F2510 PIC18F2515 PIC18F2520
PIC18F2525 PIC18F2550 PIC18F2580 PIC18F2585 PIC18F2610 PIC18F2620
PIC18F2680 PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321 PIC18F4331
PIC18F4410 PIC18F4420 PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4480
PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4525 PIC18F4550 PIC18F4580
PIC18F4585 PIC18F4610 PIC18F4620 PIC18F4680 PIC18F6520 PIC18F6525
PIC18F6585 PIC18F6620 PIC18F6621 PIC18F6680 PIC18F6720 PIC18F8520
PIC18F8525 PIC18F8585 PIC18F8620 PIC18F8621 PIC18F8680 PIC18F8720

ATMEL串行EEPROM系列:
24C01 24C01A 24C01B 24C02 24C02A 24C02B
24C02C 24C04 24C04A 24C04B 24C08 24C08B
24C16 24C16B 24C32 24C32A 24C64 24C128
24C256 24C512 93C46 93C56 93C66 93C76
93C86

MICROCHIP串行EEPROM:
24C01A 24LC01 24C02A 24LC02 24C04A 24LC04
24C16 24LC16 24C32 24C64 24C128 24C256
24C512 93LC46A/B 93LC56A/B 93LC66A/B 93LC76A/B 93LC86A/B

NS串行EEPROM:
NM24C01 NM24C02 NM24C03 NM24C04 NM24C08 NM24C16
NM24C32 NM24C64 NM24C128
EXEL串行EEPROM:
24C01 24C02 24C04 24C08 24C16 24C64/128
ST串行EEPROM:
ST24C01 ST24C02 ST24C04 ST24C08 ST24C16 ST24C64/128
XICON串行EEPROM:
X24C01 X24C01A X24C02 X24C02A X24C04 X24C04A
X24C08/A X24C16 X93C46A X93C56A X93C66A X93C86A
THOMSON串行EEPROM:
24C01/A 24C02/A 24C04 24C08 24C16 24C32
24C64 24C128 93C46A 93C56A 93C66A
Holtek串行EEPROM:
HT24C01 HT24C02/A HT24C04 HT24C08 HT24C16 HT24C32
HT24C64 HT24C128 93C46A 93C56A 93C66A

同时支持更多其它厂家的兼容串行EEPROM,93CXX同时支持8BIT与16BIT两种烧写方式。软件不断升级将支持更多器件!

配套软件简介

本PIC编程器的配套软件操作简单、使用方便,兼有中文界面跟英文界面,方便不同语言背景的用户选用。此外,更是具有友好的配置位选择界面,避免由于配置位选错或编程器配置位难以设置而导致的一系列问题,从而节省了用户为配置位问题进行排错、调试而花费的大量时间和精力。曾经为此苦恼过的朋友,尤其是初学者,你一定会懂的。

以PIC12F629为例,软件配置位设置界面如下:

PIC 编程器 软件配置位界面

PIC 编程器 软件配置位界面

详细配置

  1. QL-2006 编程器主机 x1

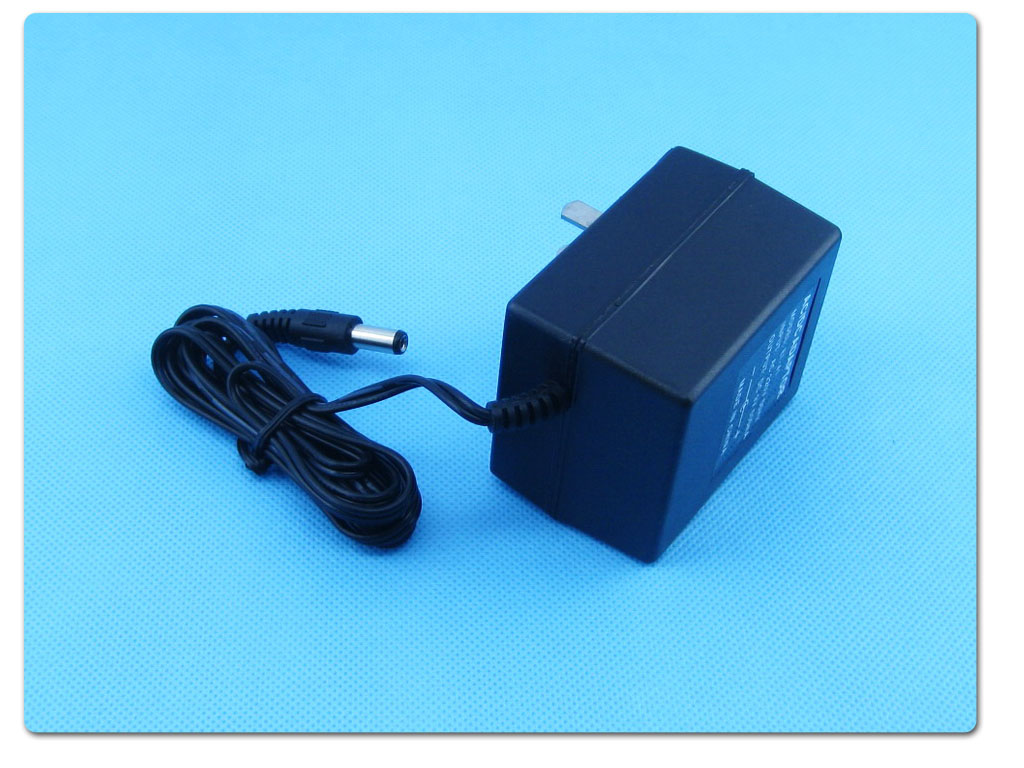

  2. 直流电源 x1

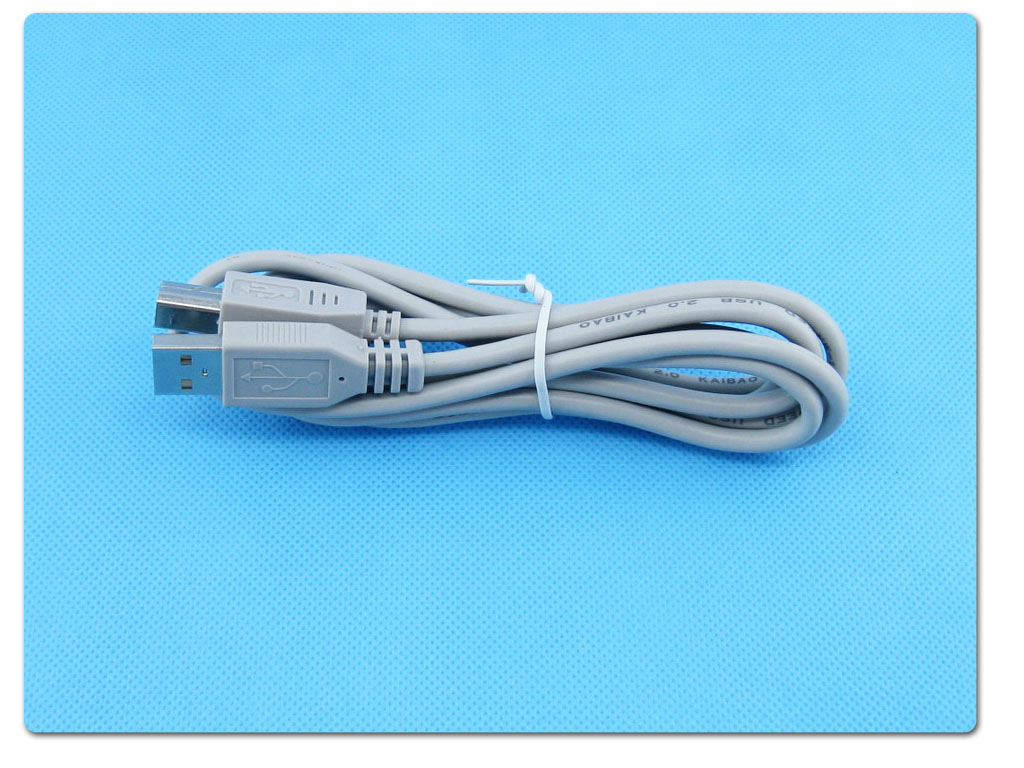

  3. USB电缆 x1
  4. 串口电缆 x1
  5. ICSP在线下载电缆(完全兼容MCD2/ICD2下载线) x1
  6. 产品光盘(含MPLAB IDE开发平台,烧写软件) x1
  7. 产品说明书 x1

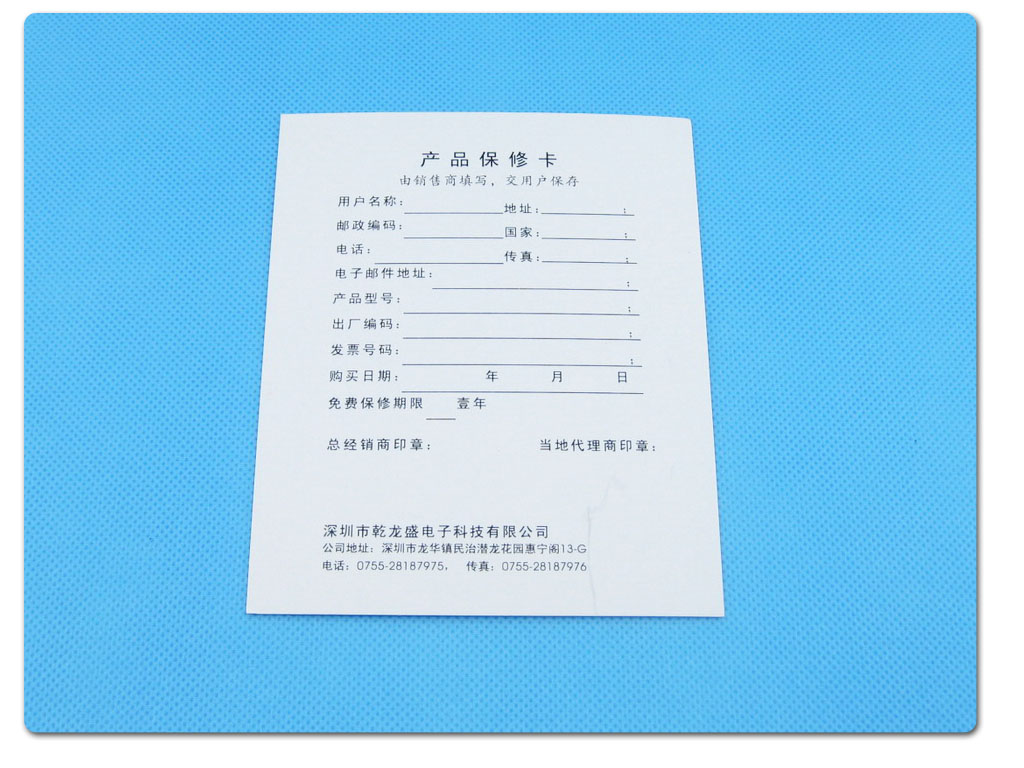

  8. 产品保修卡 x1
