PDIUSBD12

订购信息

型号 封装 在线定购
PDIUSBD12D(查看) SO28
PDIUSBD12PW(查看) TSSOP28

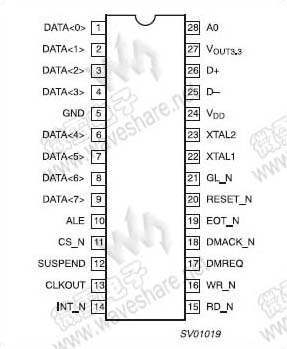

引脚布局

(点击图片看大图)
技术资料—— PDIUSBD12 PDF技术资料

PDIUSBD12 功能特性

  • PDIUSBD12符合通用串行总线(USB)1.1版规范
  • 高性能USB接口器件,集成了SIE、FIFO存储器、收发器以及电压调整器
  • PDIUSBD12符合大多数器件的分类规格
  • 可与任何外部微控制器/微处理实现高速并行接口(2M字节/秒)
  • PDIUSBD12完全自治的直接内存存取(DMA)操作
  • PDIUSBD12集成320字节多结构FIFO存储器
  • 主端点的双缓冲配置增加了数据吞吐量并轻松实现实时数据传输
  • 在批量模式和同步模式下均可实现1M字节/秒的数据传输速率
  • PDIUSBD12具有良好EMI特性的总线供电能力
  • PDIUSBD12在挂起时可控制LazyClock输出
  • PDIUSBD12可通过软件控制与USB的连接
  • 采用GoodLink技术的连接指示器,在通讯时使LED闪烁
  • 可编程的时钟频率输出
  • PDIUSBD12符合ACPI、OnNOW和USB电源管理的要求
  • 内部上电复位和低电压复位电路
  • PDIUSBD12有SO28和TSSOP28封装
  • 工业级操作温度:-40℃~+85℃
  • 高于8kV的在片静电防护电路,减少了额外元件的费用
  • 具有高错误恢复率(>99%)的全扫描设计确保了高品质
  • 双电源操作:3.3±0.3V或扩展的5V电源,范围为3.6~5.5V
  • 多中断模式实现批量和同步传输
