光耦 HCNR201

HCNR201

芯片信息

型号 封装 在线定购
HCNR201 (DIP)（查看） DIP
HCNR201 (SMD)（查看） SMD

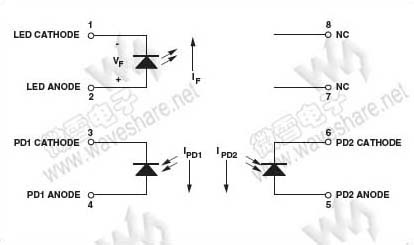

引脚布局

（点击图片看大图）
技术资料—— HCNR201 PDF技术资料

HCNR201 概述


　　HCNR201高线性模拟光耦包含一个高性能的砷化铝镓LED，该LED光耦合到两个密切配合的光电二极管。输入光电二极管可用于监测，并借此稳定LED的光输出。因此，LED的非线性和漂移特性几乎可被完全消除。输出二极管则产生一个跟LED的光输出线性相关的光电流。光电二极管之间的密切配合，和封装上的先进设计，确保了HCNR201光耦的高线性和稳定增益特性。
　　HCNR201可在各种各样要求良好稳定性﹑线性﹑带宽和低成本的应用中，用于模拟信号的隔离。通过设计适当的应用电路，HCNR201可被灵活运行在许多不同的模式，包括：单极/双极﹑ac/dc﹑反相/非反相。对于许多模拟隔离问题而言，HCNR201是出色的解决方案。

HCNR201 特性

  • 超低非线性：0.01%
  • K3 （IPD2/IPD1） 转换增益
    • HCNR200: ±15%
    • HCNR201: ±5%
  • 低增益温度系数：-65 ppm/℃
  • 宽带–DC：>1 MHz
  • 世界范围安全认证
    • UL 1577 认证（5kVrms/1min 级别）
    • CSA 认证
    • IEC/EN/DIN EN 60747-5-2 认证
  • 可选贴片安装（选项 #300）
  • 8脚DIP封装—0.400”间距
  • 允许灵活的电路设计

HCNR201 应用

  • 低成本模拟隔离方案
  • 电信：调制解调器﹑交换机
  • 工业过程控制：
    • 传感器隔离
    • 热电偶隔离，4mA至20mA环路隔离
    • SMPS反馈回路， SMPS前馈
    • 电机供压监测
    • 医疗
