GB-STM32F107

主要参数
型号 GB-STM32F107
规格
品牌
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 398 392 388 385
含5%普税 417.9 411.6 407.4 404.25
含17%增税 465.66 458.64 453.96 450.45
版权所有,侵权必究。未经许可,不得用于商业用途。
本产品已停产。

产品简介

GB-STM32F107是一款高性价比、多功能的STM32单片机开发平台,配备常用的32位单片机片外资源,仿真接口,配合随板提供的资料及例程,可以让您在短时间内,全面的掌握STM32单片机编程技术,特别适合单片机开发者以及电子爱好者使用。

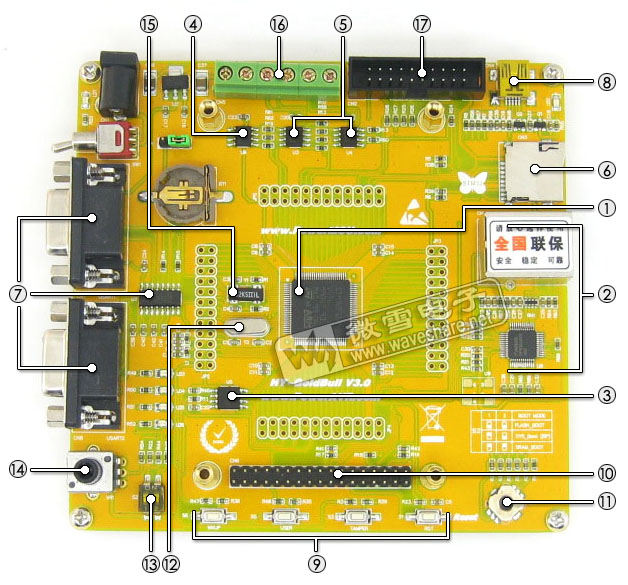

GB-STM32F107开发板主要资源及相关应用:
STM32开发板GB-STM32F107
  1. CPU:STM32F107VCT6,ARM Cortex-M3内核,256kB Flash,64KB RAM,LQFP 100脚封装
    • 32位RISC性能处理器
    • 32位ARM Cortex-M3结构优化
    • 72 MHz 运行频率/90MIPS(1.25DMIPS/MHz)
    • 硬件除法和单周期乘法
    • 快速可嵌套中断,6~12个时钟周期
    • 具有MPU保护设定访问规则
  2. 带RJ45网络接口,采用Ethernet DP83848芯片,RMII接口,10M/100M自适应网络
  3. 16 Mbit SPI FLASH(SST25VF016B)
  4. 外接2K IIC接口 EEPROM(24LC02)
  5. CANBUS网络通讯接口驱动芯片 (SN65VHD230)
  6. MicroSD卡插槽(SPI模式,不含SD卡),提供文件系统(FATFS)
  7. RS232串行通信接口(DB9)
    • USART1用于通信,需设置跳线选择连接USART1
    • USART2用于通信,支持ISP下载
  8. Mini-B型USB插座,支持USB OTG技术,配备USB主机转接线,从机转接线,支持外接记忆卡
  9. Reset按钮、wakeup按钮、Tamper按键,自定义按钮
  10. 彩色LCD模块接口,支持3.2寸320X240分辨率大屏幕显示模块,电阻式触摸屏,含专业高精度触摸屏控制芯片(TSC2046)
  11. 五向摇杆(5种状态)
  12. 25M外部石英晶振
  13. BOOT选择位,采用开关模式,让用户使用更方便
  14. 可调电位器输入模拟信号(用于AD实验)
  15. 32.768KHz石英晶振,提供RTC时钟
  16. CANBUS网络通讯接口
  17. 标准ARM JTAG 20 PIN仿真接口座(方便连接ST-LINK,JLINK,ULINK2等仿真器)

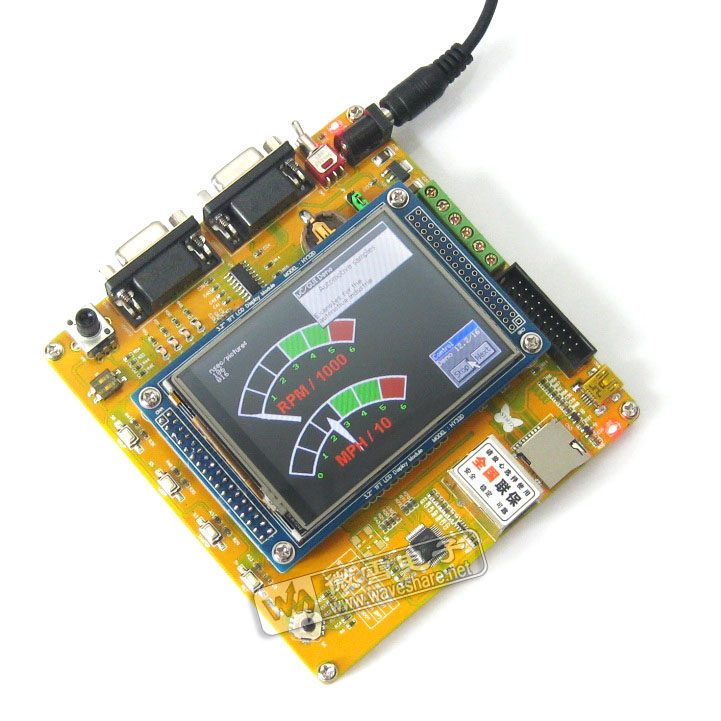

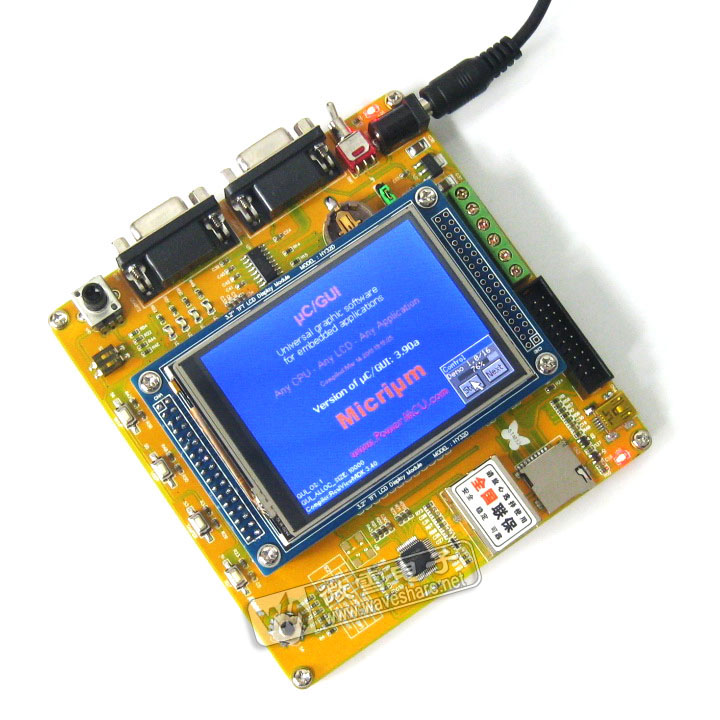

每块板子出厂的时候都有uCOSII + UCGUI的demo程序,并且光盘附带已经通过编译的uCOSII + UCGUI例程的源代码,让您轻松进入嵌入式的世界!

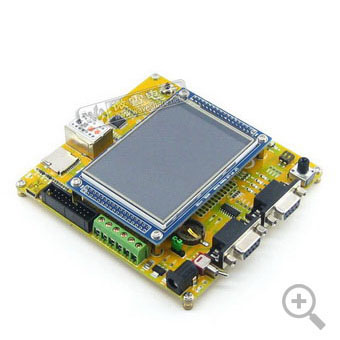

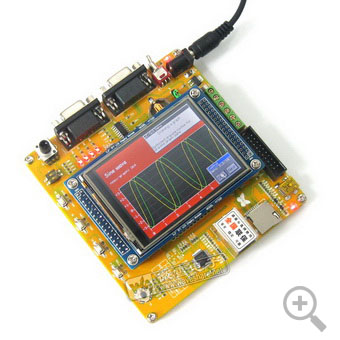

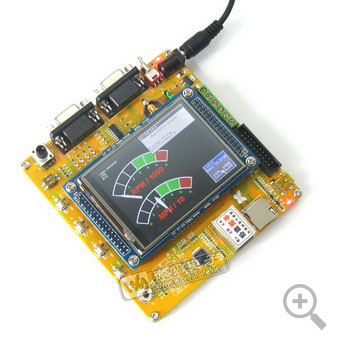

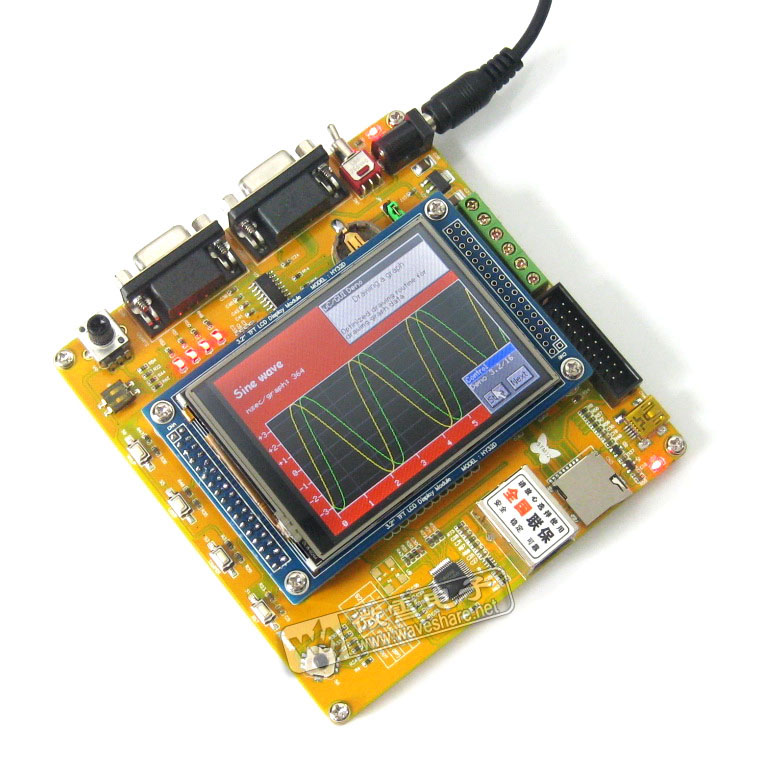

产品图片

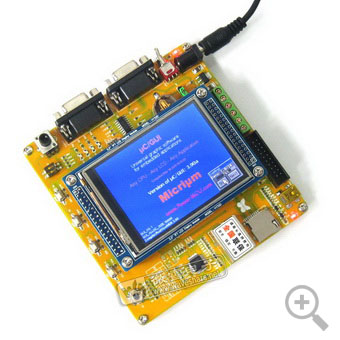

STM32开发板 FB-STM32F103 STM32开发板 FB-STM32F103
STM32实验板 FB-STM32F103 STM32开发板 FB-STM32F103

配套资料

产品配套光盘中有如下内容:

  • 安装软件
    • 包含各种好使好用的软件,是开发的利器
  • 驱动库
    • 官方提供的各个外设底层驱动,让开发更快捷
  • 实验例程
    • 根据板子硬件内容,包含大量例程
  • 文档资料
    • 各个器件的datasheet,让您了解的更详细
  • 学习资料
    • 精选STM32的入门学习资料,让您可以快速入门
  • 应用文档
    • ST官方所提供的各种应用文档,可以更加深入开发STM32
  • 原理图

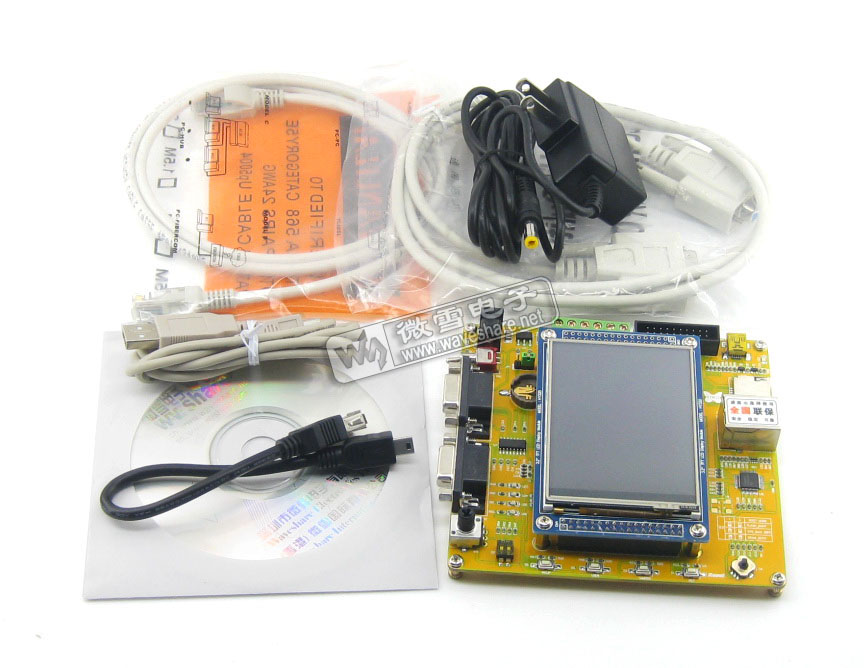

详细配置

  1. GB-STM32F107开发板 x1
  2. 3.2寸大屏幕彩色LCD模块 x1
  3. USB主机转接线 x1
  4. USB从机转接线 x1
  5. 串口下载线 x1
  6. RJ-45网线 x1
  7. 5V电源适配器 x1
  8. 产品光盘(含编程实例,学习资料,软件) x1
