FT2232D

订购信息

型号 封装 在线定购
FT2232D(查看) LQFP48

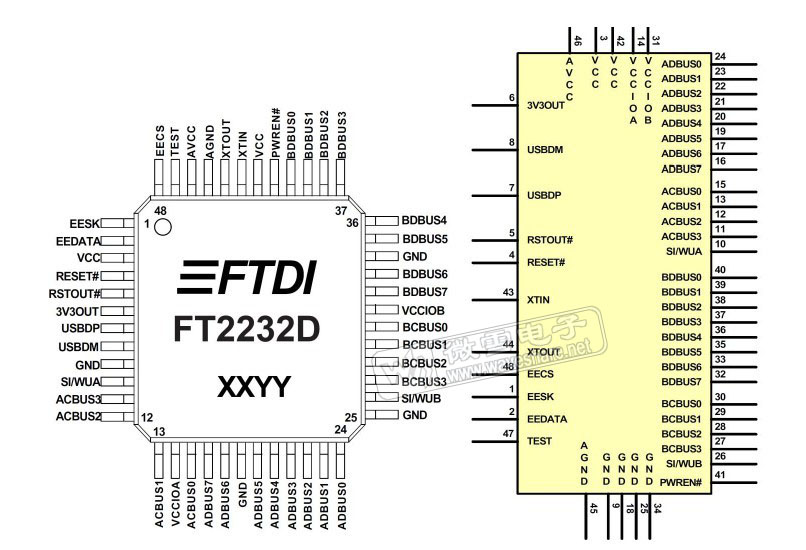

引脚布局

(点击图片看大图)
技术资料—— FT2232D PDF技术资料

FT2232D 概述

FT2232D 是一款USB到UART/FIFO的转换电路,是FT2232C、FT2232L的升级版。FT2232D为无铅产品,采用48-LD LQFP封装,引脚与FT2232C、FT2232L器件兼容。

FT2232D 具有两个多用途的UART/FIFO控制器,可分别配置成不同的工作模式。具有FT232B和FT245B 器件的UART接口、FIFO接口和Bit-Bang IO模式外,FT2232C还提供一系列新的操作模式,如多协议同步串行机接口(MPSSE),这是专为同步串行协议如I2C, JTAG and SPI总线设计的。

FT2232D 特性

  • 具有多种结构的双通道串行/平行接口的USB独立芯片
  • 完整的USB协议处理芯片-不需具体的USB固件编程
  • 数据传输速率达300~3M波特
  • USB的传输速率达1M字节/秒
  • 多协议同步串行机接口(MPSSE)至同步串行协议如I2C, JTAG and SPI总线设计
  • CPU-类型FIFO接口模式简化CPU接口设计
  • MCU主机总线仿真模式单片机配置选项
  • 快速光隔离串行选项


  • 串口接口支持7/8位数据、1/2位停止位、奇偶校验、Mark/Space校验或无校验
  • 可通过USB接口配置EEPROM数据
  • 兼容UHCI/OHCI/EHCI主控芯片
  • 完全兼容USB 2.0 (12M位/秒)
  • 工业级温度:-40°C ~ 85°C
  • 封装形式:48-LD LQFP
  • 工作电压范围:4.35V ~ 5.25V
