FRAM FM25L04

FM25L04

芯片信息

型号 封装 在线定购
FM25L04-G（查看） SOIC8

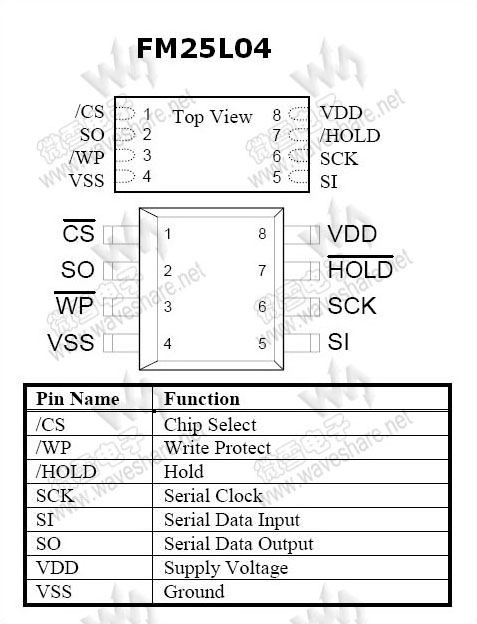

引脚布局

（点击图片看大图）
技术资料—— FM25L04 PDF技术资料

FM25L04 概述


　　FM25L04是采用先进的铁电工艺制造的4K位非易失性存储器。铁电随机存储器（FRAM）具有非易失性，并且可以象RAM一样快速读写。FM25L04中的数据在掉电后可以保存45年。相对EEPROM或其他非易失性存储器，FM25L04具有结构更简单，系统可靠性更高等诸多优点。
　　与EEPROM系列不同的是，FM25L04以总线速度进行写操作，无须延时。数据发到FM25L04后直接写到具体的单元地址，下一个总线操作可以立即开始，无需数据轮询。此外，FM25L04的读/写次数几乎为无限次，比EEPROM高得多。同时，FM25L04的功耗也远比EEPROM低。
FM25L04 参数
FM25L04基本参数
容量   4Kb
最大工作电流   6mA
最大读写频率   14MHz
电压   2.7-3.6V
FM25L04封装与引脚
SOIC   8PIN
DFN   8PIN
FM25L04接口类型
SPI

FM25L04 特性

    4Kbit 非易失性铁电存储器
  • 结构容量为512 x 8位
  • 读/写次数无限制
  • 掉电数据保存10年
  • 写数据无延迟
  • 采用先进的高可靠性铁电制造工艺

    • 高速串行外设接口- SPI
  • 总线频率可达14MHz
  • 硬件上可直接替换EEPROM
  • SPI模式0&3（CPOL,CPHA=0,0&1,1）

    • 完备的写保护机制
  • 硬件保护
  • 软件保护

    • 低功耗操作
  • 工作电压：2.7-3.6V
  • 待机电流：1uA

    • 工业标准
  • 工业级 温度：-40 ℃ ～+85 ℃
  • 8脚 SOIC封装和8脚 TDFN封装
  • 环保/RoHS 封装
  • TDFN 封装针脚兼容8脚 TSSOP封装

    • 订购信息
  • FM25L04-S - 8脚SOIC 封装
  • FM25L04-G - 8脚环保SOIC 封装
  • FM25L04-DG - 8脚环保TDFN 封装
