DS2401

芯片信息

型号 封装 在线定购
DS2401+（查看） TO-92
DS2401Z+（查看） SOT-223

引脚布局

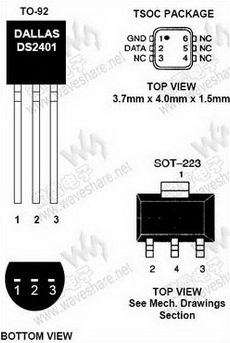

（点击图片看大图）
技术资料—— DS2401 PDF技术资料

DS2401 概述


DS2401增强型硅序列号是一款低成本的电子注册码，以最少的电接口(通常只需一个微处理器端口)提供绝对、唯一的识别功能。内含一个工厂刻入的64位ROM，其中包括：48位唯一序列码、8位CRC校验码和8位家族码(01h)。
DS2401数据采用1-Wire协议，仅通过一个信号引线和一个地回路串行传输。用于读取和写入器件的电源可以由数据线本身产生，无须外部供电。DS2401是DS2400的升级版本。DS2401完全兼容于DS2400，但具有附加的多点通信能力，允许多个器件挂接在同一条数据总线上。通用的TO-92、SOT-223或TSOC封装提供了紧凑安装结构，便于标准安装设备的处理。

DS2401 特性

  • 与DS2400引脚兼容的升级产品
  • 外部供电电源范围：2.8V至6.0V
  • 多个DS2401可以连接在一条公共的1-Wire总线
  • 工厂刻入、经过检测的64位注册码(8位家族码+48位序列码+8位CRC校验码)；
    保证没有任何两个器件的注册码是相同的
  • 内部多点控制器确保与其他1-Wire网络产品兼容
  • 8位家族码表明DS2401通信需要读取装置
  • 读取装置首次上电时将产生在线脉冲应答
  • 低成本TO-92、SOT-223和TSOC表贴封装
  • 将控制、地址、数据和供电集于一个引脚
  • 零待机电源
  • 直接与微处理器的一个口线连接，通信速率达16.3kbits/s
  • TO-92卷带包装具有倾斜引脚，间隔100mil (默认)或直引脚(DS2401T-SL)
  • 工作在工业级温度范围：-40℃至+85℃

DS2401 应用

  • PCB识别
  • 网络节点ID
  • 设备注册
