DS1620

订购信息

型号 封装 在线定购
DS1620+(查看) DIP8
DS1620S+(查看) SOIC8

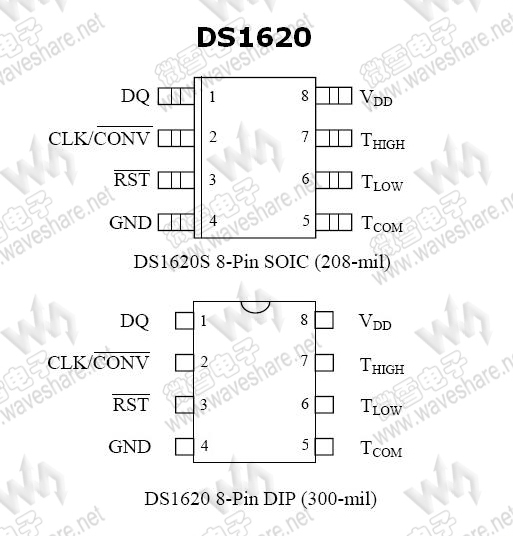

引脚布局

(点击图片看大图)
技术资料—— DS1620 PDF技术资料

DS1620 概述


DS1620是一款数字温度计和温度监控器。作为温度计,DS1620具有9位温度计分辨率;由于带有3个热报警输出,DS1620也可用作温度监控器。当DS1620的温度大于等于用户自定义温度TH时,THIGH被驱动为高;当DS1620的温度小于等于用户自定义温度TL时,TLOW被驱动为高;而当DS1620的温度超过TH时,TCOM 被驱动为高并持续到温度降至TL以下。
  用户自定义温度监控设置保存在非易失性存储器中,故DS1620器件可在插入系统之前预先编程,亦可满足无CPU的独立应用。DS1620的温度监控设置和温度信息读取都是通过简单的3-wire接口实现。
DS1620 参数
DS1620 基本参数
电压范围   2.7V~5.5V
测量范围   -55℃~+125℃
精度   ±0.5℃
分辨率   9位
DS1620 其他特性
传感器类型   本地
接口类型   3-Wire
温度阀值   可编程
寄生电源
多节点检测
DS1620 封装类型
DIP8
SOIC8

DS1620 特性

  • 不需外部元件
  • 电压范围:2.7V~5.5V
  • 测量范围-55℃~+125℃,精度±0.5℃;
  • 相当于华氏温标-67℉~+257℉,精度±0.9℉
  • 9位温度计分辨率
  • 最大温度转换时间1s
  • 温度监控设置可用户自定义,且具有非易失性
  • 通过3-Wire串行接口传送数据(CLK,DQ,低压RST)
  • 应用涵盖恒温控制﹑工业系统、消费性产品、温度计以及其他热敏系统
  • 8脚DIP或者SO(208-mil)封装

DS1620 应用

  • 消费类产品
  • 工业系统
  • 热敏系统
  • 温度计
  • 温度监控器控制
