DS1286

订购信息

型号 封装 在线定购
DS1286+(查看) EDIP28

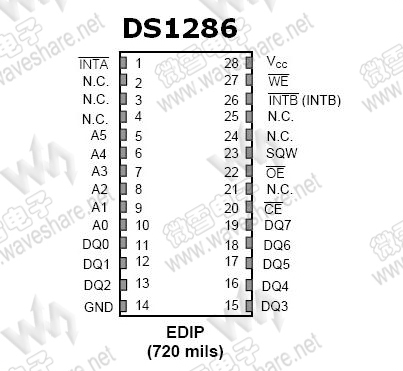

引脚布局

(点击图片看大图)
技术资料—— DS1286 PDF技术资料

DS1286 概述


DS1286是一款看门狗实时时钟芯片,具有独立实时时钟﹑定时闹钟﹑看门狗计时器以及间隔计时器。DS1286为标准28脚JEDEC DIP和EDIP封装。 DS1286内置锂电池和晶振,无需任何外接电路。
DS1286 数据存储在64个8位寄存器中,可像字节宽度接口的静态RAM一样读写。DS1286中的数据处于智能控制电路保护下,该电路监测Vcc状态,一旦Vcc超出容差范围,自动对存储器进行写保护。在掉电情况下,锂电池可保存数据和实时时钟长达10年之久。
DS1286的信息包括百分之一秒﹑秒﹑分钟﹑小时﹑日﹑每月日期﹑月份和年。对于日期小于31天的月份,日期在月末会被自动调整,带有闰年补偿。DS1286提供24小时和带有AM/PM标识的12小时两种时间格式。DS1286还提供定时闹钟窗口和0.01秒至99.99秒之间的间隔计时器,实时闹钟的可预设时间长达一周。
DS1286 参数
DS1286 基本参数
用户RAM   3.0V~5.5V
日期   YY-MM-DD-dd
时间格式   HH:MM:SS:hh
工作电压   5V
DS1286 其他特性
类型   看门狗时钟
存储器类型   非易失 SRAM
接口类型   字节宽度总线
DS1286 封装类型
EDIP28

DS1286 特性

  • 计算百分之一秒﹑秒、分、小时、日、每月日期、月份和年信息,具有润年补偿,有效期至2100年
  • 看门狗定时器可自动重启失控的处理器
  • 闹钟功能可安排与实时相关的操作
  • 嵌入式锂电池保持计时器﹑看门狗﹑用户RAM和定时闹钟的信息
  • 可编程中断和保持JEDEC标准的方波输出
  • 通过地址和数据总线,所有寄存器可独立寻址
  • 在+25℃下,精度高于±1分钟/月
  • 掉电情况下,时间保持10年以上
  • 50字节的用户NV RAM
  • -40 ℃~+85 ℃ 工业级温度范围
  • 通过美国保险商实验室协会(UL)认证

DS1286 应用

  • 备用电池系统
  • 消费类电子
  • 办公设备
  • 远端系统
  • 电信交换机
