DS1232LP

订购信息

型号 封装 在线定购
DS1232LPS-2+(查看) SOIC8

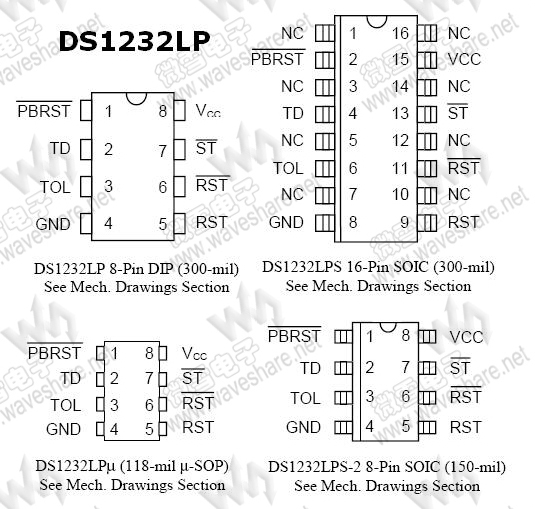

引脚布局

(点击图片看大图)
技术资料—— DS1232LP PDF技术资料

DS1232LP/DS1232LPS 概述


DS1232LP/DS1232LPS是一款低功耗的 MicroMonitor 芯片,用于监视微处理器控制系统的三个关键条件:电源、软件运行和外部故障。首先,DS1232LP/DS1232LPS精确的温度补偿电路用于监视 Vcc 状态。一旦检测到主电源失效,DS1232LP/DS1232LPS将产生一个掉电中断信号,强制将处理器重置为有效状态。当 Vcc 回到电压容差范围,重置信号至少保持 250ms 的有效状态,以便恢复供电和保持处理器稳定。
DS1232LP/DS1232LPS 参数
DS1232LP/DS1232LPS 基本参数
复位阀值   3.3V~5.5V
低压复位输出   漏极开路
高压复位输出   推挽式
DS1232LP/DS1232LPS 其他特性
最小复位超时   85ms~300ms
看门狗特性   Input(WDI)
监视器特性   手动复位
复位阀值精度   2.5%@+25℃
最大Icc   50μA
DS1232LP/DS1232LPS 封装类型
PDIP8
SOIC8
μSOP8
SOIC16

DS1232LP/DS1232LPS 特性

  • DS1232的超低功耗版本
  • 50μA静态电流
  • 暂停并重置失控微处理器
  • 电源失效后,自动重置微处理器
  • 监视按钮,用于外部故障
  • 5% 或 10% 的微处理器电源监视精度
  • 8脚DIP﹑8脚SO或者节省空间的μSOP封装
  • 可选16脚SO封装
  • 可选-40℃~85℃工业级温度,带N标识
