CP2102 USB UART Board (type A)

主要参数
型号 CP2102 USB UART Board (type A)
规格
品牌 Waveshare
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 23 22 21 20
含5%普税 24.15 23.1 22.05 21
含17%增税 26.91 25.74 24.57 23.4
版权所有,侵权必究。未经许可,不得用于商业用途。
批量:价格面议。     零售:谢绝还价。

本产品不带USB线。

产品简介

CP2102特性:
  • 单芯片USB转UART数据转换器
    • 无需外部电阻,无需外部振荡器;片内上电复位电路,片内电压调节器
    • 集成1024字节EEPROM(可用于存储各类信息)
  • USB功能
    • 符合USB2.0规范,全速(12Mbps)
    • SUSPEND引脚支持USB挂起状态
  • UART功能
    • 所有握手和调制解调器接口信号
    • 支持的数据格式:数据位:5,6,7,8;停止位:1, 1.5, 2;校验位:奇校验,偶校验,无校验
    • 波特率300bps至1Mbps
    • 576字节接收缓冲器;640字节发送缓冲器
    • 支持硬件或X-On / X-Off握手
    • 支持事件状态
  • 虚拟COM口器件驱动支持
    • Windows 8/7/Vista/Server 2003/XP/2000
    • MAC OS-X/OS-9
    • Linux 2.40或更高版本
  • USBXpress驱动支持
    • Windows 7/Vista/Server 2003/XP/2000
    • Windows CE
  • 温度范围
    • -40至+85度
产品特性:
  • 支持Mac、Linux、Android、WinCE、Windows 7/8/8.1/...
  • 支持对外供电:5V或3.3V

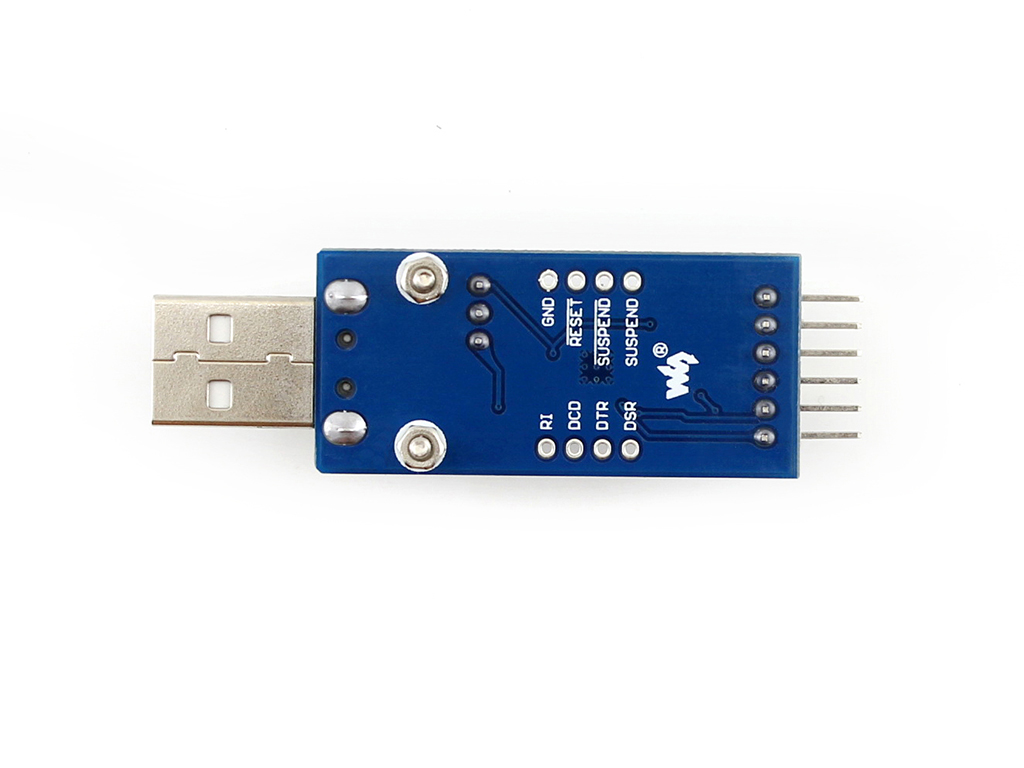

  • 带USB保护器件:SP0503
  • 带3个LED:TXD LED、RXD LED、POWER LED
  • TXD、RXD、RTS、CTS:采用弯排针引出
  • 其余功能PIN:预留焊盘,可上插或下插接入用户系统(配送排针、排座;PIN间距支持插入万用板)
使用说明:(以接入MCU为例)
  • VCCIO:输出3.3V或5V(模块由USB供电,须将跳线帽跳到3.3V或5V)
  • GND:接GND
  • TXD:接MCU.RX ( 信号流向:MCU.RX << CP2102 << PC.TX )
  • RXD:接MCU.TX ( 信号流向:MCU.TX >> CP2102 >> PC.RX )
  • RTS:接MCU.CTS ( 信号流向:MCU.CTS << CP2102 << PC.RTS )
  • CTS:接MCU.RTS ( 信号流向:MCU.RTS >> CP2102 >> PC.CTS )
注意:该模块为USB转TTL电平,切勿直连RS232电平,以免烧坏模块。

【 特别说明:我们提供VCP(虚拟串口)的开发范例,提供USBXpress的驱动程序库,但不提供USBXpress的技术支持 】

产品图片

产品资料

资料包括:

  • 电路原理图
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/CP2102_USB_UART_Board_(type_A)

产品尺寸

配置清单

  1. CP2102 USB UART Board (type A) × 1

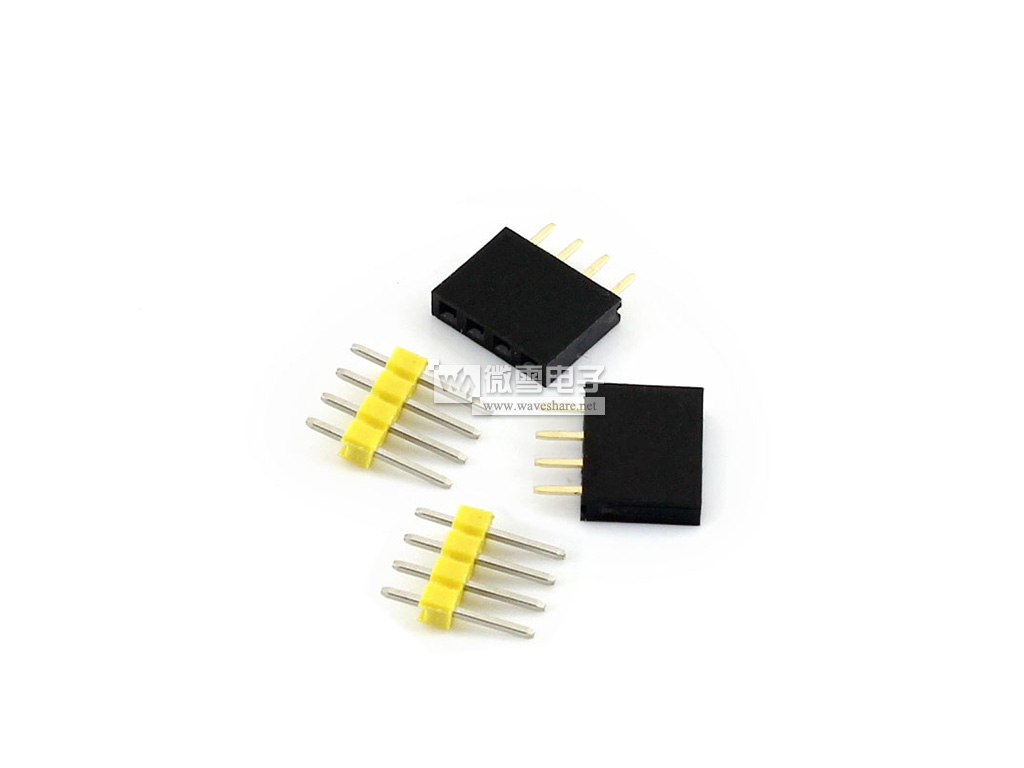

  2. 4PIN排针 + 4PIN排座 x 2
  3. 杜邦线 散头 6PIN转自定义 × 1

保修信息

保修3个月。
