Bluetooth Slave UART Board

主要参数
型号 Bluetooth Slave UART Board
规格
品牌 Waveshare
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
不含税 43 33 29 -
含5%普税 45.15 34.65 30.45 -
含17%增税 50.31 38.61 33.93 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

功能简介: 基于UART接口的蓝牙从模块
典型应用: 无线蓝牙数据传输
主要资源: BC417,UART接口
资料包括:
  • 使用手册
  • 相关PDF资料

说明:
  1. 同时有主机模块、从机模块才能进行收发!
  2. 主机模块和从机模块均不能切换工作模式,只能是单一的工作模式(主或从)。
  3. 主机模块只能配对Bluetooth Slave UART Board从机模块,主机模块之间不能配对连接,主机模块也不能跟带蓝牙的电脑或者手机等其他蓝牙设备配对。主机模块购买地址:http://www.waveshare.net/shop/Bluetooth-Master-UART-Board.htm
  4. 从机模块可以跟带蓝牙的电脑或者部分带蓝牙的手机配对使用,从机模块之间不能连接。
  5. 主机模块的AT指令比从机模块少了AT+NAME指令,其他指令相同。
  6. 核心模块使用HC-06从模块,引出接口包括VCC,GND,TXD,RXD,STATE,EN,其中STATE为LED状态引出脚,单片机可通过STATE引脚状态判断蓝牙是否已经连接,EN为使能脚,悬空或接高时使能,使能就是当被外部拉低时关闭模块电源以节省电能(电流消耗<20uA)
  7. led指示蓝牙连接状态,闪烁表示没有蓝牙连接,常亮表示蓝牙已连接并打开了端口。
  8. 底板设置防电源反接电路,接反电源时不通电,输入电压3.6~6V,未配对时电流约30mA,配对后约10mA,输入电压禁止超过7V!
  9. 接口电平3.3V~5V,可以直接连接各种单片机(51,AVR,PIC,ARM,MSP430等),5V单片机也可直接连接。
  10. 配对以后当全双工串口使用,无需了解任何蓝牙协议,但仅支持8位数据位、1位停止位、无奇偶校验的通信格式,这也是常用的通信格式,不支持其他格式。

产品资料

下载路径: www.waveshare.net/wiki/Bluetooth_Slave_UART_Board

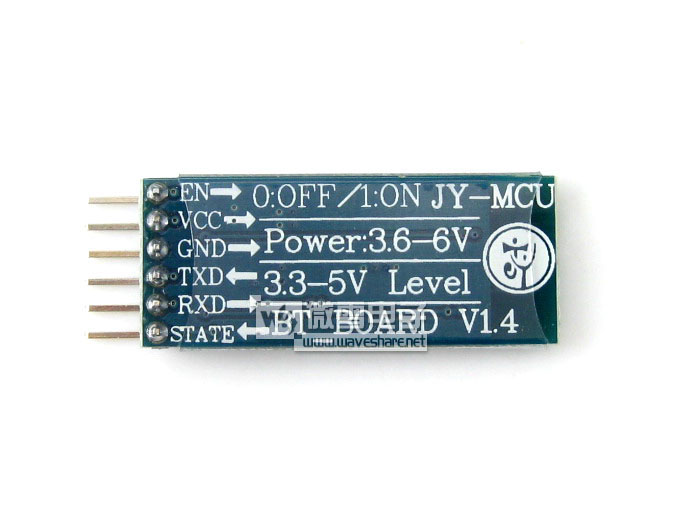

产品图片

配置清单

  1. Bluetooth Slave UART Board × 1

保修信息

保修3个月。
