Bluetooth Master UART Board

蓝牙主机模块

本产品未上架

型号
Bluetooth Master UART Board
SKU
4327
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

产品简介

功能简介: 基于UART接口的蓝牙主模块
典型应用: 无线蓝牙数据传输
主要资源: BC417,UART接口
资料包括:
  • 使用手册
  • 相关PDF资料

说明:
  1. 同时有主机模块、从机模块才能进行收发!
  2. 主机模块和从机模块均不能切换工作模式,只能是单一的工作模式(主或从)。
  3. 主机模块只能配对 Bluetooth Slave UART Board 的从机模块,主机模块之间不能配对连接,主机模块也不能跟带蓝牙的电脑或者手机等其他蓝牙设备配对。从机模块购买地址: http://www.waveshare.net/shop/Bluetooth-Slave-UART-Board.htm
  4. 从机模块可以跟带蓝牙的电脑或者部分带蓝牙的手机配对使用,从机模块之间不能连接。
  5. 主机模块的AT指令比从机模块少了AT+NAME指令,其他指令相同。
  6. 核心模块使用HC-06主模块,引出接口包括VCC,GND,TXD,RXD,EN使能脚,单片机可通过拉低使能脚使模块断电以降低功耗,模块上按键为清除按键,按下后将清除配对信息重新搜索从模块配对。
  7. led指示蓝牙连接状态,快闪表示未配对,慢闪表示已配对过但目前未与从机连接上,常亮表示已经跟从机连接上。
  8. 底板设置LDO,输入电压3.6~6V,未配对时电流约30mA,配对后约10mA,输入电压禁止超过7V,禁止接反电源!
  9. 接口电平3.3V,可以直接连接各种单片机(51,AVR,PIC,ARM,MSP430等),5V单片机也可直接连接。
  10. 配对以后当全双工串口使用,无需了解任何蓝牙协议,但仅支持8位数据位、1位停止位、无奇偶校验的通信格式,这也是常用的通信格式,不支持其他格式。

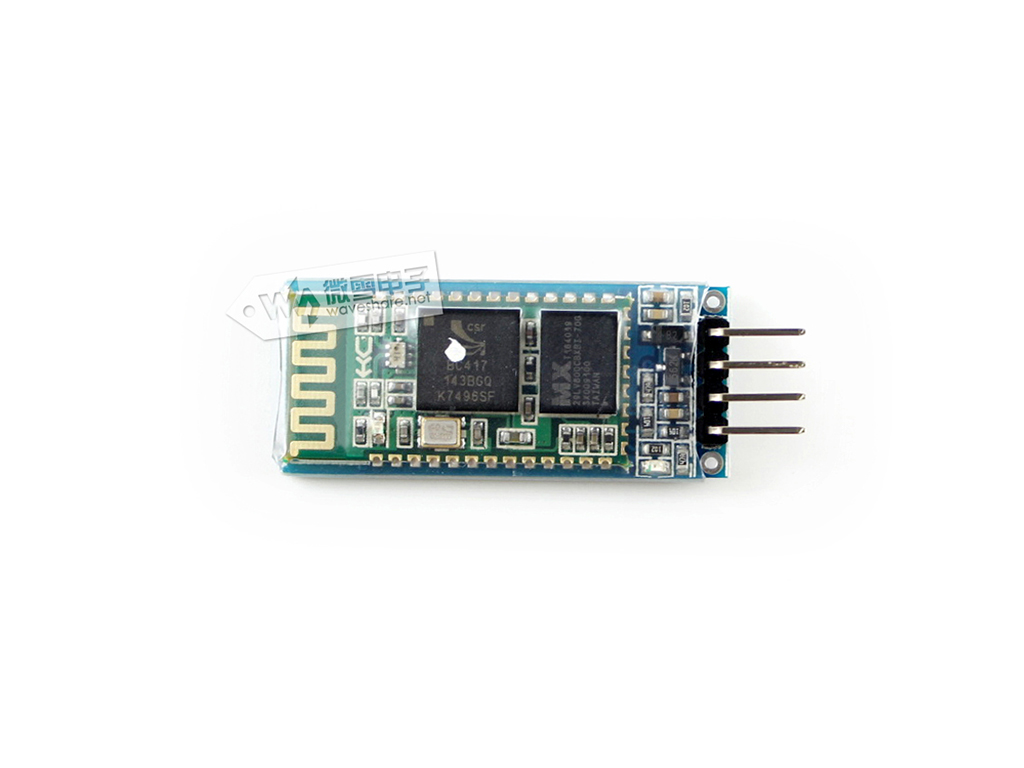

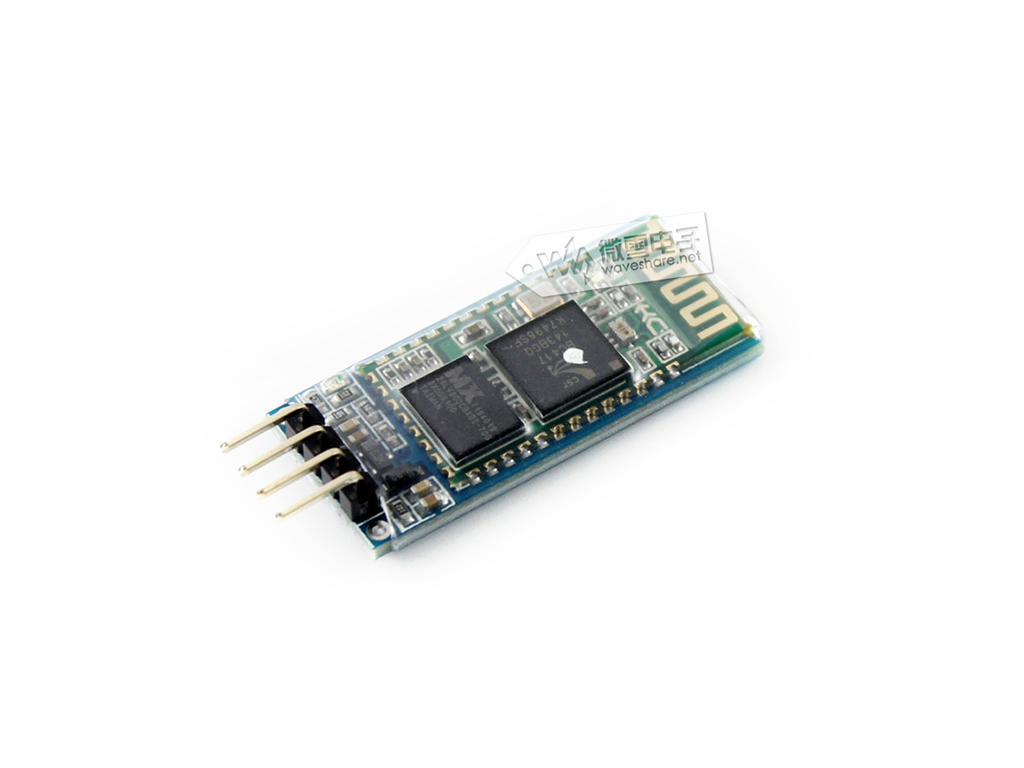

产品图片

配置清单

  1. Bluetooth Master UART Board × 1
