AD9411

订购信息

型号 封装 在线定购
AD9411BSVZ-170(查看) TQFP/EP100
AD9411BSVZ-200(查看) TQFP/EP100

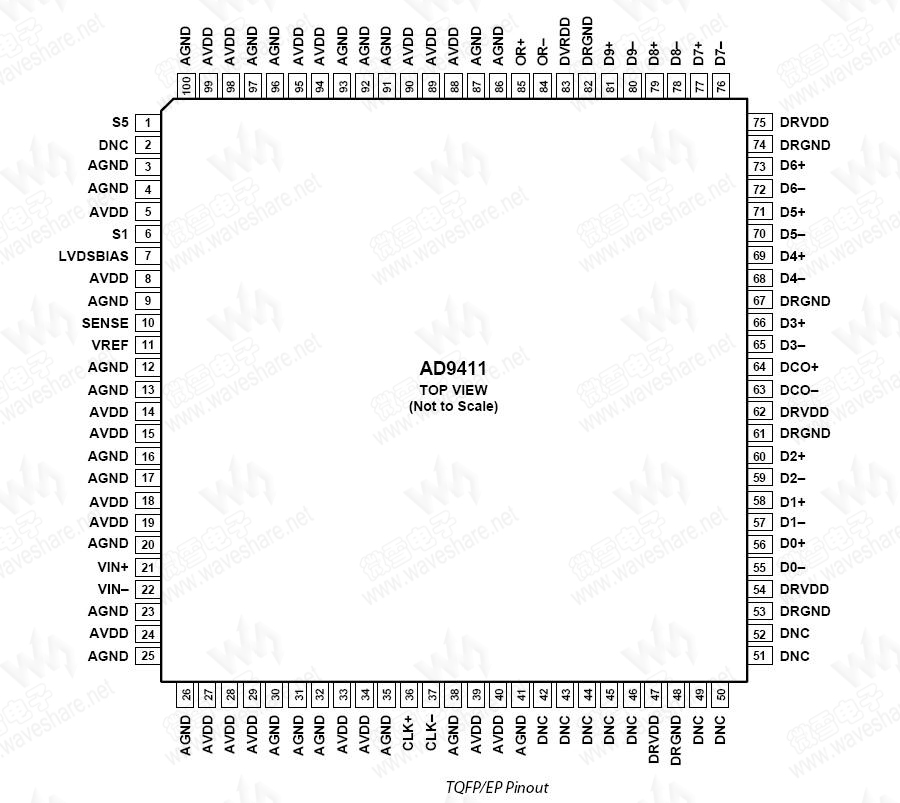

引脚布局

(点击图片看大图)
技术资料—— AD9411 PDF技术资料

AD9411 概述

AD9411是一款10位单芯片采样模数转换器(ADC),专门针对高性能、低功耗和易用性进行了优化。AD9411的转换速率最高可达200 MSPS,具有杰出的动态性能,适合宽带载波和宽带系统使用。芯片上集成了全部必需功能,包括采样保持(T/H)与基准电压源,可提供完整的信号转换解决方案。

AD9411要求采用3.3 V电源供电及差分采样时钟信号,以便充分发挥其工作性能。数字输出为LVDS兼容,支持二进制补码和偏移二进制两种格式。AD9411还提供数据时钟输出,以便于数据采集。

AD9411采用先进的BiCMOS工艺制造,提供100引脚表面贴装塑料封装(100 e-PAD TQFP),额定温度范围为-40°C至+85°C工业温度范围。

AD9411 参数
AD9411 基本参数
分辨率(Bits)   10
吞吐率 AD9411-170   170 MSPS
AD9411-200   200 MSPS
AD9411 其他特性
工作电压(V)   3-3.6
输入通道数   1
AD9411 封装与引脚
TQFP100

AD9411 特性

  • 信噪比(SNR):
    60 dB(fIN最高为70 MHz,200 MSPS)
  • ENOB:9.8(fIN最高为70 MHz,200 MSPS)
  • 无杂散动态范围(SFDR):
    80 dBc(fIN最高为70 MHz,200 MSPS)
  • 出色的线性度:
    微分非线性(DNL)= ±0.15 LSB(典型值)
    积分非线性(INL)= ±0.25 LSB(典型值)
  • LVDS输出电平
  • 功耗:1.25 W(典型值,200 MSPS)
  • 1.5 V输入电压范围
  • 可选择输出数据格式
  • 3.3 V电源供电
  • 时钟占空比稳定器
  • LVDS模式下与AD9430引脚兼容

AD9411 应用

  • 无线和有线宽带通信
  • 电缆反转通路
  • 通信测试设备
  • 雷达和卫星子系统
  • 功率放大器线性化
