AD9224

芯片信息

型号 封装 在线定购
AD9224ARSZ（查看） SSOP28

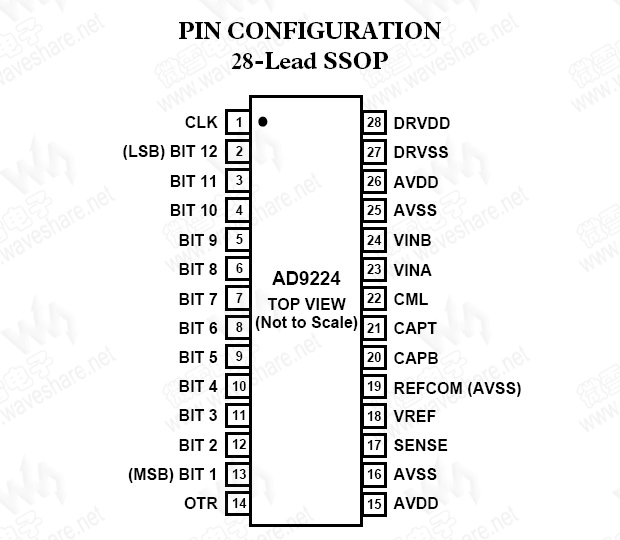

引脚布局

（点击图片看大图）
技术资料—— AD9224 PDF技术资料

AD9224 概述

AD9224是一款单芯片、12位、40 MSPS模数转换器（ADC），采用单电源供电，内置一个片内高性能采样保持放大器和基准电压源。AD9224采用多级差分流水线架构，内置输出纠错逻辑，在40 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。
AD9224 参数
AD9224 基本参数
分辨率(Bits)   12
吞吐率   40 MSPS
AD9224 其他特性
工作电压(V)   4.75-5.25
输入通道数   1
AD9224 封装与引脚
SSOP28

AD9224 特性

  • 低功耗：415 mW
  • +5 V单电源
  • 保证无失码
  • 微分非线性（DNL）误差：±0.33 LSB
  • 片内采样保持放大器和基准电压源
  • 信噪比（SNR）：68.3 dB
  • 无杂散动态范围（SFDR）：81 dB
  • 超量程指示
  • 数据输出格式：标准二进制
  • 28引脚SSOP封装
  • 与3 V逻辑兼容
