AD9223

订购信息

型号 封装 在线定购
AD9223ARZ(查看) SOIC28

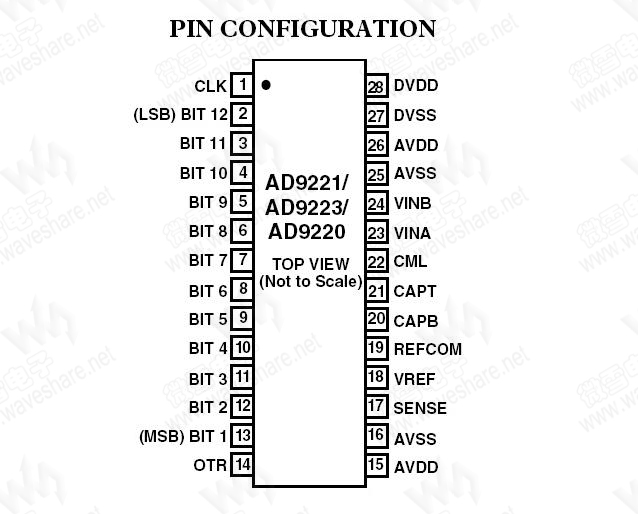

引脚布局

(点击图片看大图)
技术资料—— AD9223 PDF技术资料

AD9223 概述

AD9221、AD9223和AD9220均为新一代高性能、12位模数转换器,采用单电源供电。每款器件都具有真12位线性度和温度漂移性能,以及11.5位或更佳的交流性能。AD9221/AD9223/AD9220均采用相同的接口选项、封装和引脚排列。因此,该产品系列可根据性能、采样速率和功耗,向上或向下选择器件型号。这些器件的额定采样速率和功耗各不相同,体现在各自基于频率的动态性能上。

AD9221/AD9223/AD9220采用高速、低成本的单CMOS工艺及新颖的架构,分辨率和速度均达到现有混合单芯片方案的水平,而功耗与成本却低得多。每款器件均为完整的单芯片ADC,内置片内高性能、低噪声采样保持放大器和可编程基准电压源。也可以选用外部基准电压,以满足应用的直流精度与温度漂移要求。这些器件采用多级差分流水线架构,内置数字输出纠错逻辑,在额定数据速率时可提供12位精度,并保证在整个工作温度范围内无失码。

AD9223 参数
AD9223 基本参数
分辨率(Bits)   12
吞吐率   3 MSPS
AD9223 其他特性
工作电压(V)   4.75-5.25
输入通道数   1
AD9223 封装与引脚
SOIC28, SSOP28

AD9223 特性

  • 单芯片12位模数转换器产品系列
  • 该系列包括:AD9221、AD9223和AD9223
  • 灵活的采样速率:1.5 MSPS、3.0 MSPS和10 MSPS
  • 低功耗:59 mW、100 mW和250 mW
  • +5 V单电源
  • 积分非线性误差:0.5 LSB
  • 微分非线性误差:0.3 LSB
  • 信噪比(SNR):70 dB;
    无杂散动态范围(SFDR):86 dB
  • 超量程指示
  • 28引脚SOIC和28引脚SSOP封装
