AD7705

订购信息

型号 封装 在线定购
AD7705BNZ(查看) PDIP16
AD7705BRZ(查看) SOIC16

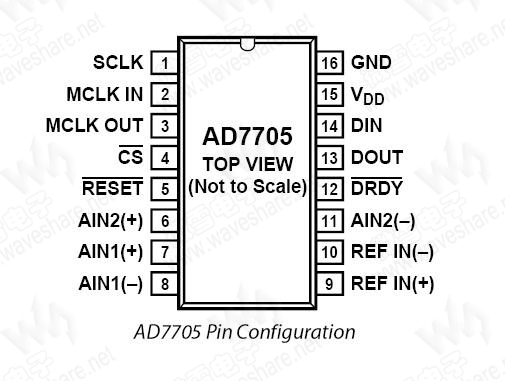

引脚布局

(点击图片看大图)
技术资料—— AD7705 PDF技术资料

AD7705 概述

AD7705和AD7706均是完整的16位低成本Σ-Δ模数转换器(ADC),用于直流测量和低频交流测量应用,其具有低功耗(3 V时最大1 mW)特性,因而能用在环路供电、电池供电或本地供电的应用中。片内可编程增益放大器提供从1至128的增益设置,无需使用外部信号调节硬件便可接受低电平和高电平模拟输入。

AD7705拥有两个差分通道,而AD7706则拥有一个差分通道和两个伪差分通道。在定制比率应用器件时,差分基准电压输入还能提供极大的灵活性。

AD7705 参数
AD7705 基本参数
分辨率(Bits)   16
吞吐率   500 SPS
AD7705 其他特性
工作电压(V)   2.7-5.25
输入通道数   2
AD7705 封装与引脚
PDIP16, SOIC16, TSSOP16

AD7705 特性

  • 两个全差分输入通道ADC
  • 可编程增益前端
    增益范围从1至128
  • 三线串行接口
    SPI®, QSPI™, MICROWIRE™, DSP 兼容
    SCLK上可接受施密特触发器输入
  • 提供模拟输入缓冲
  • 工作电压2.7 V至3.3 V或4.75 V至5.25 V
  • 3 V时最大功耗为1 mW
  • 待机电流最大8 µA
  • 16引脚DIP、16引脚SOIC和TSSOP封装
