AD7528

订购信息

型号 封装 在线定购
AD7528JNZ(查看) PDIP20

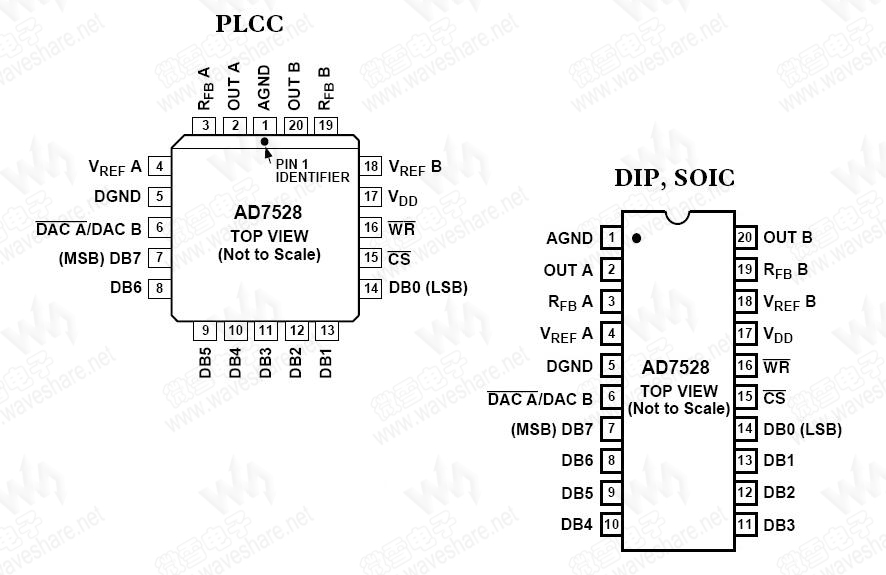

引脚布局

(点击图片看大图)
技术资料—— AD7528 PDF技术资料

AD7528 概述

AD7528是一款单芯片、双通道、8位数模转换器,具有出色的DAC间匹配特性,提供0.3"宽、20引脚超小型DIP和20引脚表面贴装两种封装。各DAC均配有单独的片内锁存器,可以与微处理器轻松接口。

数据通过一个共用的8位TTL/CMOS兼容输入端口,传输至两个DAC数据锁存器中的一个。控制输入DAC A/DAC B确定数据载入哪一个DAC。AD7528的加载周期与随机存取存储器的写入周期类似,并且该器件与大多数8位微处理器总线兼容,包括6800、8080、8085和Z80。

AD7528采用+5V至+15V电源供电,功耗仅20mW。

AD7528 参数
AD7528 基本参数
分辨率(Bits)   8
速率   5.6 MSPS
AD7528 其他特性
工作电压(V)   5-15
输出通道数   2
AD7528 封装与引脚
PDIP20, PLCC20, SOIC20

AD7528 特性

  • 两个DAC均具有片内锁存器
  • 工作电压:+5 V至+15 V
  • DAC间匹配达到1%
  • 四象限乘法
  • TTL/CMOS兼容型
  • 无闩锁现象(无需肖特基二极管保护)
