AD7524

订购信息

型号 封装 在线定购
AD7524JNZ(查看) PDIP16
AD7524JRZ(查看) SOIC16

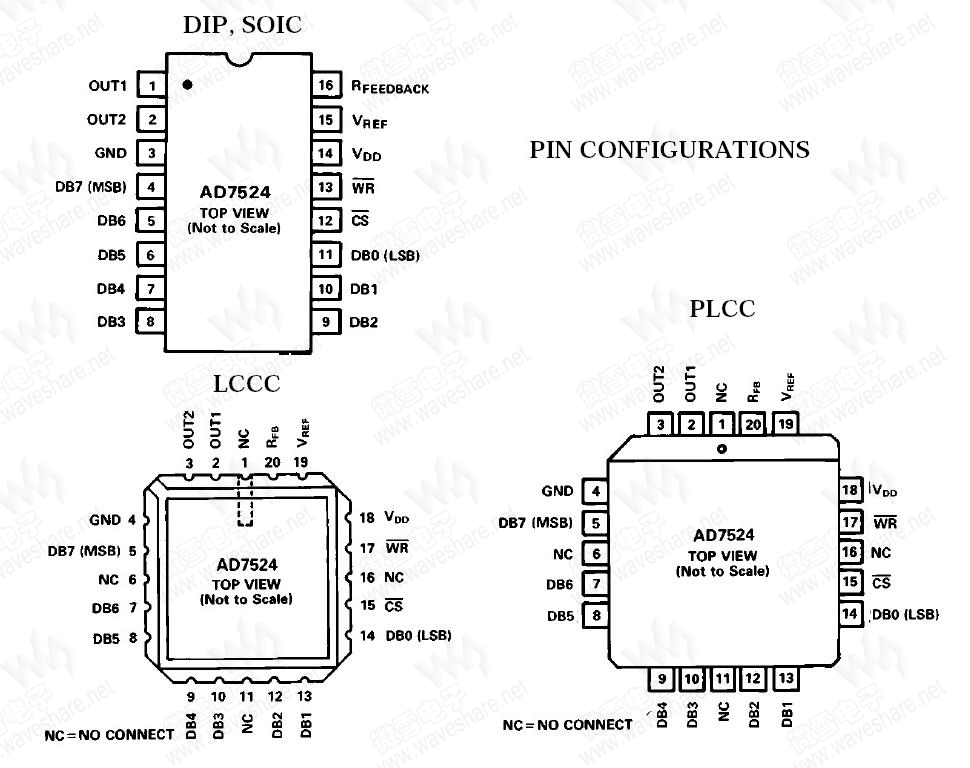

引脚布局

(点击图片看大图)
技术资料—— AD7524 PDF技术资料

AD7524 概述

AD7524是一款低成本、8位单芯片CMOS DAC,用于与大多数微处理器直接接口。

AD7524基本上是一个带输入锁存器的8位DAC,其加载周期与一个随机存取存储器的“写入”周期类似。它采用先进的CMOS薄膜工艺制造,提供1/8 LSB精度,典型功耗小于10 mW。

最新改进的设计不再需要肖特基二极管保护,并且采用+5电源时,还能保证TTL兼容性。加载速度也已提高,可以与大多数微处理器兼容。

AD7524采用+5V至+15V电源供电,可以与大多数微处理器总线或输出端口直接接口。

AD7524具有出色的乘法特性(二象限或四象限),因而成为许多微处理器控制增益设置和信号控制应用的理想选择。

AD7524 参数
AD7524 基本参数
分辨率(Bits)   8
速率   4 MSPS
AD7524 其他特性
工作电压(V)   5-15
输出通道数   1
AD7524 封装与引脚
PDIP16, PLCC20, SOIC16

AD7524 特性

  • 微处理器兼容型(6800、8085、Z80等)
  • TTL/CMOS兼容型输入
  • 片内数据锁存器
  • 端点线性度
  • 低功耗
  • 保证单调性(整个温度范围)
  • 无闩锁现象(无需肖特基二极管保护)
