| ATtiny2313V
|
|
|
|

(点击图片看大图)
| |
|
|
|
|
|
·
·
—
—
—
—
·
—
-
—
-
—
—
·
—
—
—
—
—
—
—
—
·
—
—
—
—
—
—
—
·
—
—
·
—
—
·
—
—
·
—
-
-
—
-
|
ATtiny2313V主要特性如下:
使用 AVR RISC 结构
AVR – 高性能、低功耗的RISC 结构
120 条指令 – 大多数指令执行时间为单个时钟周期
32 个8 位通用工作寄存器
全静态工作
工作于20 MHz 时性能高达20 MIPS
非易失性程序和数据存储器
2K字节的系统内可编程Flash
擦写寿命: 10,000 次
128字节的系统内可编程EEPROM
擦写寿命: 100,000 次
128字节的片内SRAM
可以对锁定位进行编程以及实现EEPROM 数据的加密
外设特点
具有独立预分频器及比较模式的8位定时器/计数器
具有独立预分频器及比较、捕获模式的16位定时器/计数器
四路 PWM 通道
片内模拟比较器
具有片内振荡器的可编程看门狗定时器
USI
全局串行接口
全双工 USART
特殊的处理器特点
debugWIRE 片上调试
通过SPI 端口在系统内可编程
片内/ 片外中断源
低功耗空闲模式、噪声抑制模式、待机模式
增强型上电复位
可编程的掉电检测
片内标定振荡器
I/O 和封装
18可编程I/O 线
20引脚PDIP, 20 引脚 SOIC 与20 引脚MLF
工作电压:
1.8 - 5.5V (ATtiny2313V)
2.7 - 5.5V (ATtiny2313)
速度等级
ATtiny2313V:0-4 MHz @1.8-5.5V, 0-10 MHz @2.7-5.5V
ATtiny2313:0-10 MHz @2.7-5.5V, 0-20 MHz @4.5-5.5V
功耗估计
正常模式:
1 MHz, 1.8V: 300 μA
32 kHz, 1.8V: 20 μA ( 包括振荡器)
掉电模式:
< 0.2 μA at 1.8V |
|
|
|
Flash ROM |
2KB |
SRAM |
128B |
EEPROM |
128B |
|
工作频率 |
0-10MHz (ATtiny2313V)
|
| 0-20MHz (ATtiny2313) |
工作电压 |
1.8-5.5V (ATtiny2313V)
|
| 2.7-5.5V (ATtiny2313) |
I/O口 |
20个 |
16位定时器 / 计数器 |
1 |
8位定时器 / 计数器 |
1 |
PWM |
4 |
RTC |
NO |
SPI |
USI |
UART |
1 |
TWI |
USI |
10位ADC |
NO |
模拟比较器 |
1 |
WDT |
1(带独立片内振荡器) |
外部中断 |
2 |
睡眠模式 |
3种 |
硬件乘法器 |
NO |
引脚电平中断/唤醒功能 |
YES |
片内振荡器 |
YES |
掉电检测 |
YES |
上电复位 |
YES |

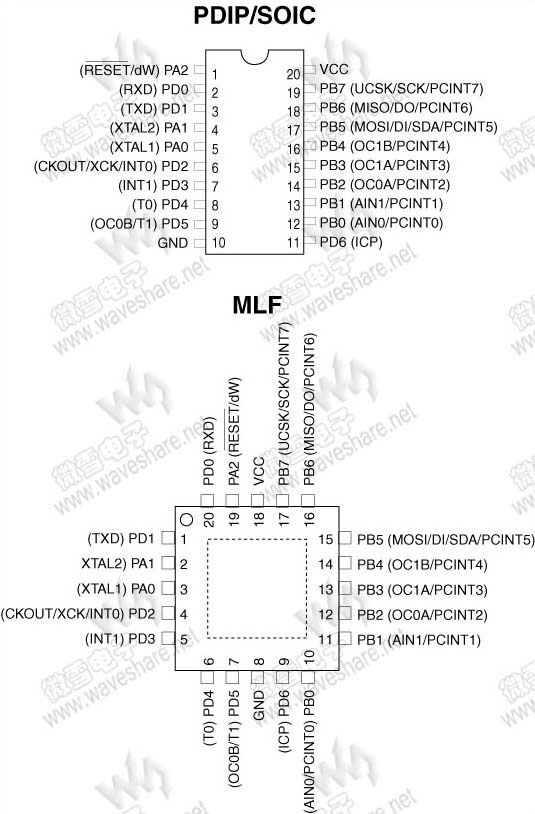

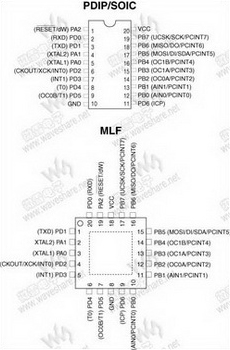

ATtiny2313V封装与引脚数 |
PDIP |
20PIN |
SOP |
20PIN |
QFN / MLF |
20PIN |
|
编程方式 |
ISP IAP H/PV |
仿真方式 |
debugWIRE |
|
|
|
|
|
|
|
|
|
|
| |
|
