ATtiny2313A

订购信息

型号 封装 在线定购
ATtiny2313A-PU(查看) PDIP20
ATtiny2313A-SU(查看) SOIC20

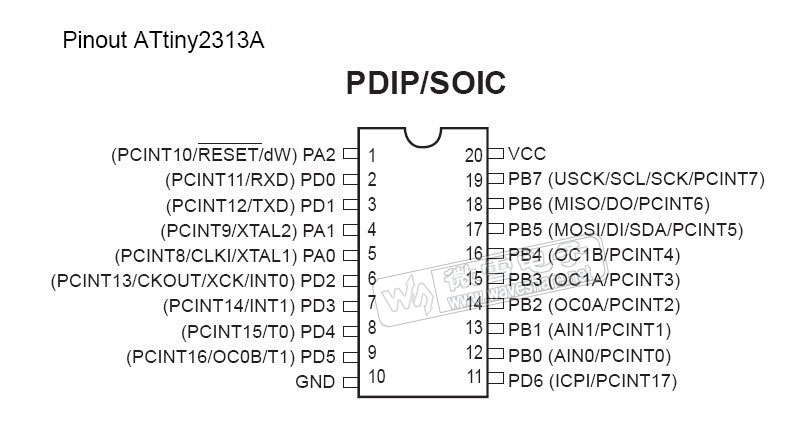

引脚布局

(点击图片看大图)
技术资料—— ATtiny2313A PDF技术资料
ATtiny2313A 参数
ATtiny2313A 存储器
Flash ROM 2 KB
SRAM 128 B
EEPROM 128 B
ATtiny2313A 性能参数特性
工作频率 0-20 MHz
工作电压 1.8-5.5 V
I/O口 18
16位定时器 / 计数器 1
8位定时器 / 计数器 1
PWM 4
RTC NO
SPI 2
UART 1
TWI 1
10位ADC NO
模拟比较器 1
WDT YES
外部中断 18
睡眠模式 3
硬件乘法器 NO
片内振荡器 YES
引脚电平中断/唤醒功能 YES
掉电检测 YES
上电复位 YES
ATtiny2313A 封装与引脚数
SOIC 20
PDIP 20
ATtiny2313A 编程与调试方式
编程方式 ISP、IAP、H/PV
仿真方式 debugWIRE

ATtiny2313A 特性

  • 高性能、低功耗的8 位AVR 单片机
  • 先进的 AVR RISC 结构
    • 120 条指令 – 大多数指令执行时间为单个时钟周期
    • 32 个8 位通用工作寄存器
    • 全静态工作
    • 工作于20 MHz 时性能高达20 MIPS
  • 非易失性程序和数据存储器
    • 2K字节的系统内可编程Flash
      • 擦写寿命:10,000 次
    • 128字节的系统内可编程EEPROM
      • 擦写寿命:100,000 次
    • 128字节的片内SRAM
    • 可以对锁定位进行编程以及实现EEPROM 数据的加密
  • 外设特点
    • 具有独立预分频器及比较模式的8位定时器/计数器
    • 具有独立预分频器及比较、捕获模式的16位定时器/计数器
    • 四路 PWM 通道
    • 片内模拟比较器
    • 具有片内振荡器的可编程看门狗定时器
    • USI 通用串行接口
    • 全双工 USART
  • 特殊的处理器特点
    • debugWIRE 片上调试
    • 通过SPI 端口在系统内可编程
    • 片内/ 片外中断源
    • 低功耗空闲模式、噪声抑制模式、待机模式
    • 增强型上电复位
    • 可编程的掉电检测
    • 片内标定振荡器
  • I/O 和封装
    • 18可编程I/O 线
    • 20引脚PDIP,20 引脚 SOIC 与20 引脚MLF/VQFN
  • 工作电压:
    • 1.8 - 5.5V
  • 速度等级
    • 0 - 4 MHz @ 1.8 - 5.5 V
    • 0 - 10 MHz @ 2.7 - 5.5 V
    • 0 - 20 MHz @ 4.5 - 5.5 V
  • 工业温度范围
    • -40°C to +85°C
  • 功耗估计
    • 正常模式:190 μA at 1.8V and 1MHz
    • 空闲模式:24 μA at 1.8V and 1MHz
    • 掉电模式:0.1 μA at 1.8V and +25°C
